13.1.35. Снятие и установка облицовки крышки багажника

1. Откройте багажник и выньте предупреждающий знак из держателя.
2. Выньте разжимные зажимы из облицовки на крышке багажника. Для этого подденьте штифт зажима пластмассовым клином, например, HAZET 1965-20 и выньте его. Штифт можно вынуть иначе, например, обвернув его прочной ниткой, и потянув за нитку.

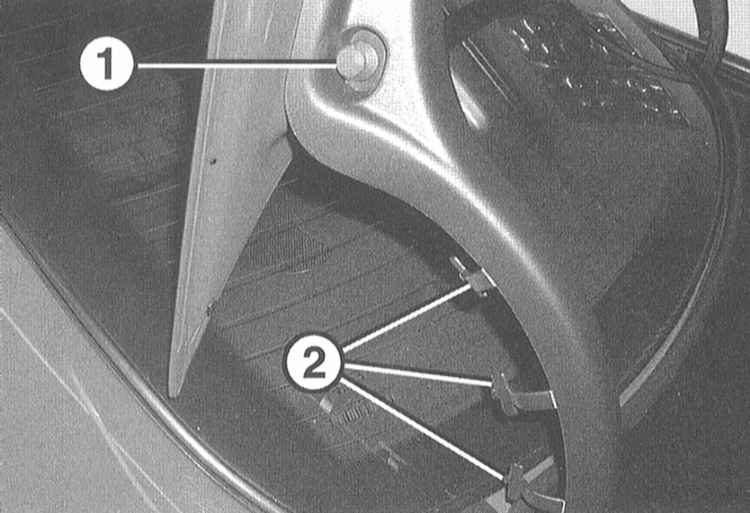

3. Выньте зажимы (1) из облицовки на крыльях крышки багажника.

4. Отсоедините стопорные планки (2) и потяните назад облицовку крыльев.

5. Выверните 2 винта крепления.

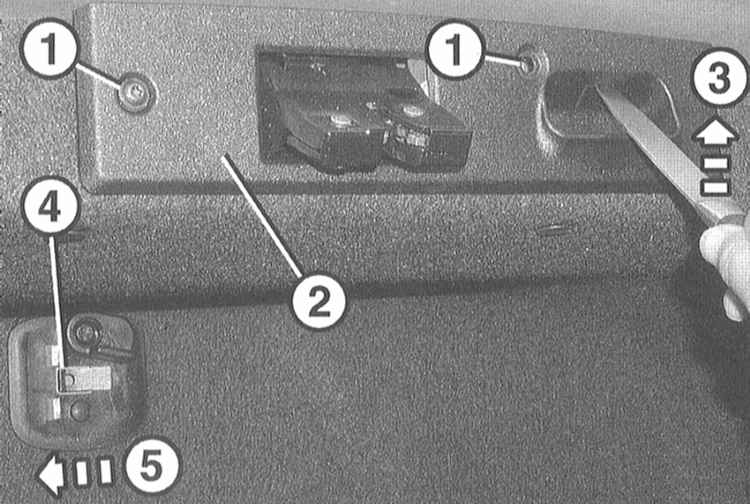

6. Вставьте узкую отвёртку или нож в зазор в проёме для ручки, нажмите вверх (стрелка 3) и отделите накладку (2) от крышки багажника.
7. Отсоедините планку (4) отвёрткой из крышки багажника, одновременно сдвиньте держатель предупреждающего знака влево (стрелка 5) и снимите с крышки багажника.
8. Отсоедините облицовку от крышки багажника и снимите её.

1. Установите облицовку на крышку багажника, вставьте её между облицовкой крыльев и закрепите зажимами.
2. Закрепите облицовку крыльев зажимами и стопорными планками.
3. Установите держатель предупреждающего знака на крышке багажника и сместите вправо так, чтобы зафиксировалась планка.
4. Зафиксируйте накладку на крышке багажника и закрепите её. Вставьте предупреждающий знак в держатель.
5. Закройте крышку багажника и проверьте правильность её положения. Если необходимо, отрегулируйте резиновые упоры путем их вращения так, чтобы крышка правильно закрывалась. Для этого обведите упоры вверху мелом, закройте крышку и по оттиску мела проверьте, прилегают ли резиновые упоры.
