13.1.20. Снятие и установка переднего крыла

1. Пометьте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите переднее колесо.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

2. Снимите передний локер крыла, обратитесь к соответствующему разделу.
3. Выверните стопорный болт между крылом и бампером, отсоедините и снимите скобу, как описано в Разделе Снятие и установка бампера.
4. Выверните болты крепления и снимите распорный зажим крышки днища, а также облицовку продольной балки в районе крыла.
5. Отсоедините с помощью пластмассового клина входную планку дверей от держателя зажима и снимите.

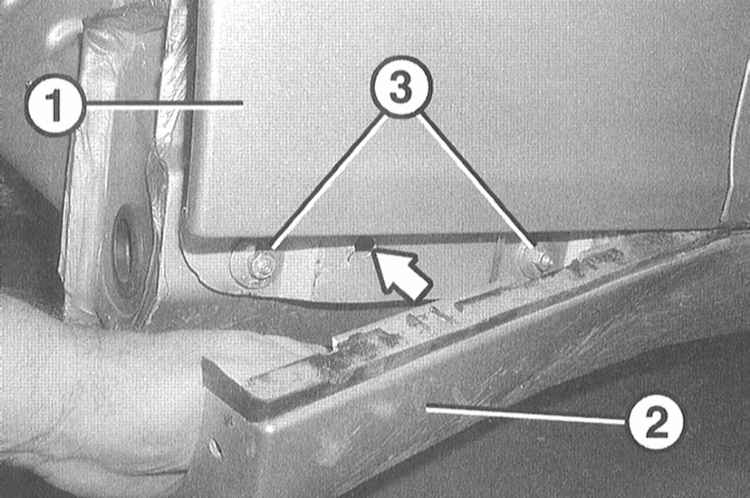

6. Введите пластмассовый клин в зазор между крылом (1) и облицовкой продольной балки (2) и выньте облицовку из двух держателей зажимов (стрелка на иллюстрации).

7. Отверните 2 гайки (3) крепления крыла.
8. Откройте капот и установите его вертикально.

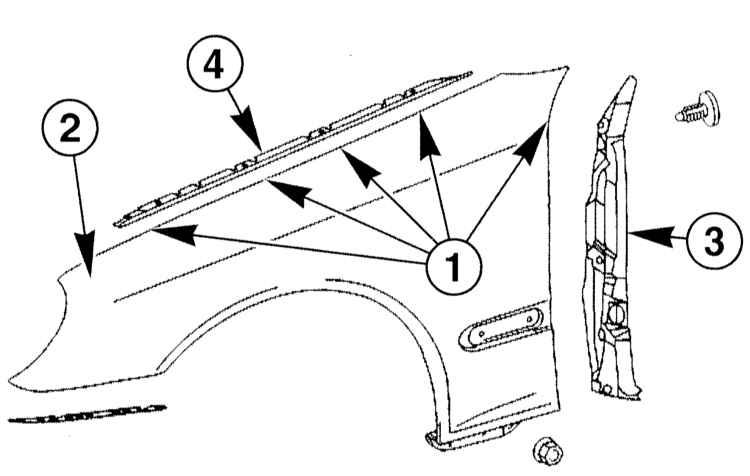

9. Выверните болты (1) и снимите крыло (2).

10. Отсоедините крышку (3) и уплотнительную ленту (4).

1. Установка выполняется в последовательности, обратной снятию.
При этом следите за правильностью закрывания капота, а также за зазором по отношению к передней двери и капоту. Значение зазора приведено в Спецификациях.
2. Установите на место переднее колесо так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.
