13.1.38. Снятие и установка механизма замка двери задка

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите облицовку двери задка или крышки багажника, обратитесь к соответствующему разделу.

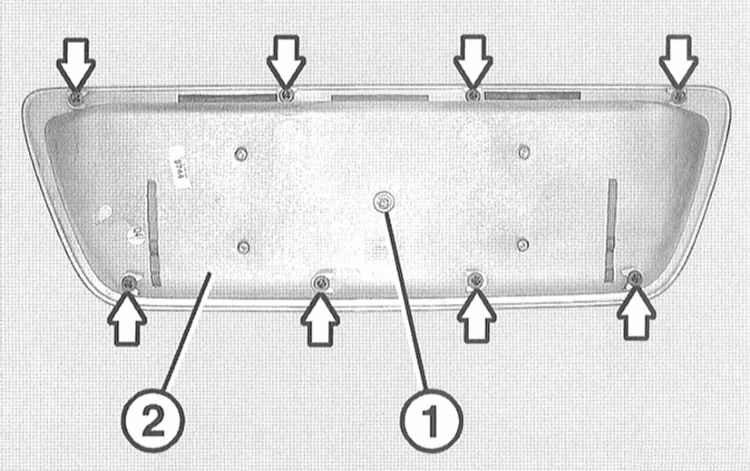

3. Выдавите 8 зажимов (стрелки на иллюстрации) накладки (2) с номерным знаком наружу. Для этого поставьте с внутренней стороны крышки на каждый зажим головку соответствующего диаметра и глубины и выдавите зажим. Головка давит на шип зажима, отделяя его от держателя.

4. Отверните гайку от винта (1) и снимите накладку (2) с номерным знаком с двери задка.
5. Отсоедините трос (1) от запорного механизма (2) (стрелка на иллюстрации) и отсоедините штекер.

В зависимости от конструкции необходимо снимать крышку, чтобы иметь возможность отсоединить трос.

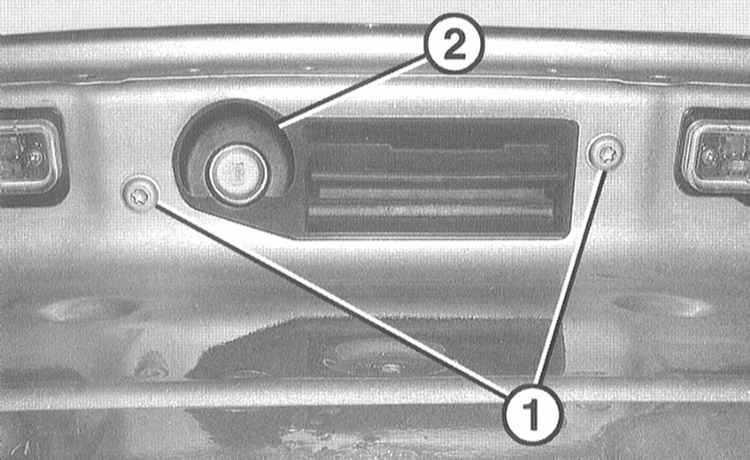

6. Выверните 2 винта (1) и выньте запорный механизм (2) с замком из двери.

1. Закрепите механизм запирания двумя винтами моментом 9Нм на двери задка.
2. Соедините трос с механизмом запирания и состыкуйте разъём.
3. Установите накладку с номерным знаком на дверь задка так, чтобы зажимы и винты вошли в отверстия. Сильно прижмите накладку к двери и зафиксируйте. Наверните гайки.
4. Установите на место облицовку двери задка или крышки багажника, обратитесь к соответствующему разделу.
5. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
