14.20. Снятие и установка датчика температуры наружного воздуха

Датчик температуры установлен рядом с противотуманной фарой. В зависимости от исполнения он находится либо со стороны водителя, либо переднего пассажира.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. В зависимости от модели снимите соответствующий локер крыла, обратитесь к Разделу Снятие и установка переднего локера крыла.
3. Рассоедините разъём датчика температуры.

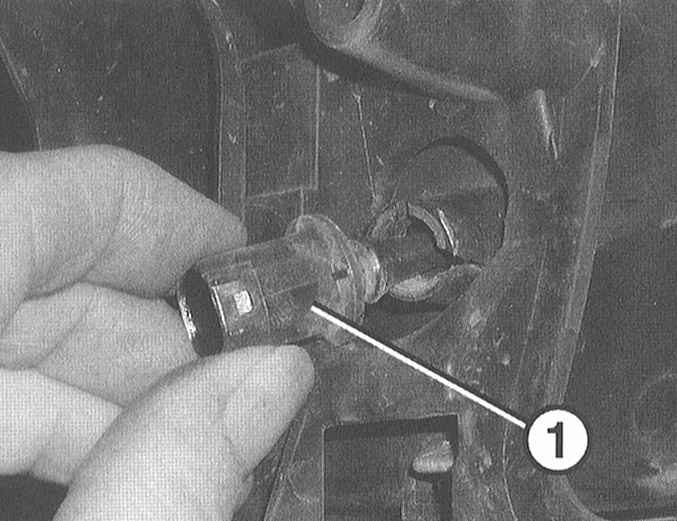

4. Выньте датчик температуры (1) из держателя на переднем бампере.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
