13.1.37. Снятие и установка замка двери задка

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Универсал: Снимите облицовку двери задка, обратитесь к соответствующему разделу.
3. Седан: Отсоедините накладку у замка, как описано в Разделе Снятие и установка облицовки крышки багажника.

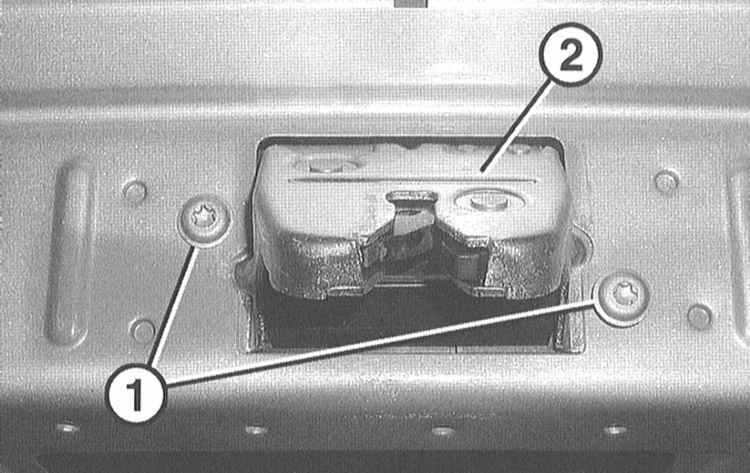

4. Выверните 2 винта крепления (1) и отсоедините замок (2) от двери задка.

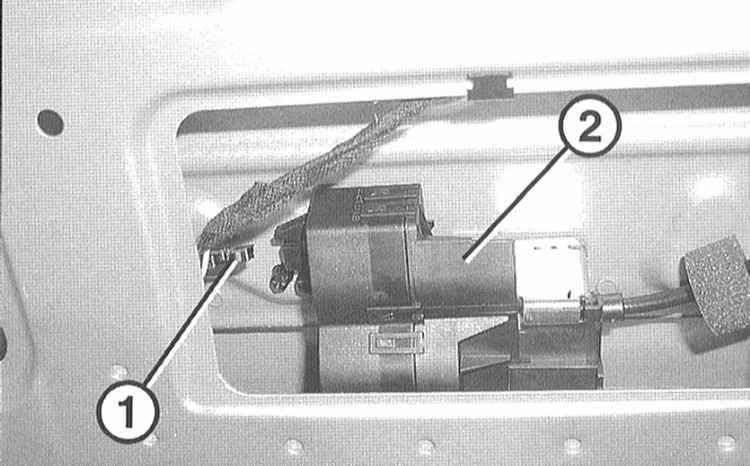

5. Немного выньте замок (2) из двери задка и рассоедините разъём (1) у замка.

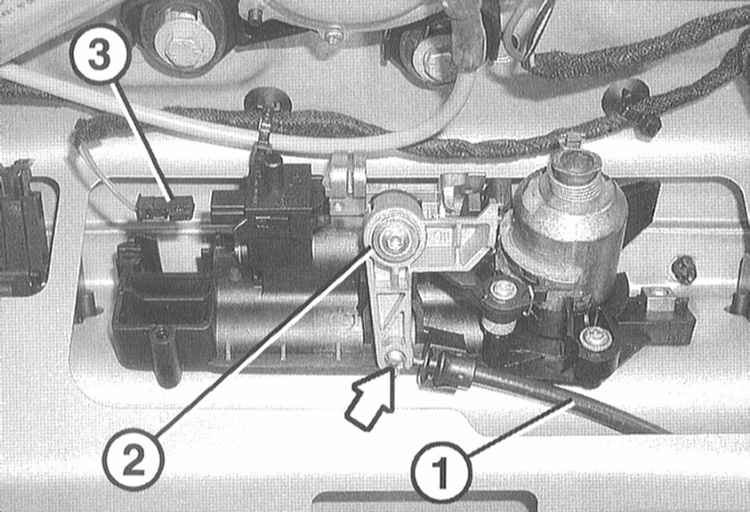

6. Отсоедините трос (1) у механизма запирания (2) (стрелка на иллюстрации) и снимите замок с тросом. (3) – штекер единого замка.

1. Закрепите замок на двери задка, не затягивая болты.
2. Соедините трос с механизмом замка.
3. Состыкуйте разъём у замка.
4. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
5. Осторожно закройте дверь, следя за правильным положением замка. При необходимости отрегулируйте положение замка.
6. Откройте дверь и затяните болты крепления моментом 9Нм.
7. Универсал: Установите на место облицовку двери, обратитесь к соответствующему разделу.
8. Седан: Закрепите накладку у замка, как описано в Разделе Снятие и установка облицовки крышки багажника.
