5.2.18. Снятие и установка ресивера-осушителя

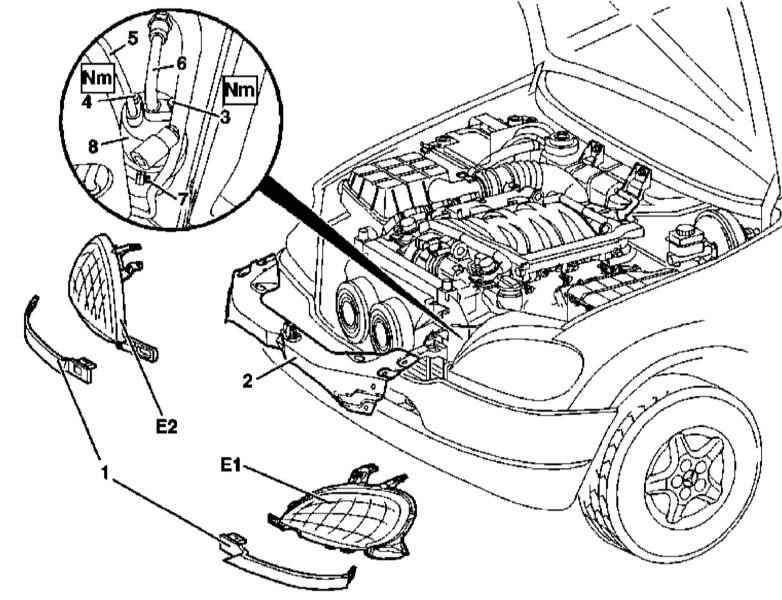

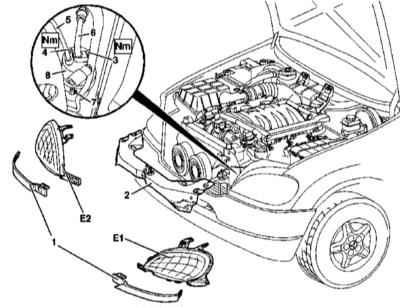

Детали установки ресивера-осушителя К/В

1 — Облицовочные накладки 2 — Верхняя передняя поперечная балка рамы 3 — Болт 4 — Болт 5 — Рефрижераторная линия	6 — Рефрижераторная линия 7 — Болт (TORX) 8 — Ресивер-осушитель Е1 — Левая блок-фара Е2 — Правая блок-фара

ПОРЯДОК ВЫПОЛНЕНИЯ

Все уплотнительные элементы подлежат замене в обязательном порядке. Детали установки ресивера-осушителя показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите верхнюю переднюю поперечную балку рамы (2). На моделях 163.113 снимите охладитель тракта наддува воздуха (см. Раздел Снятие и установка радиатора системы охлаждения). На моделях 163.113 снимите датчик MAF слева позади охладителя тракта наддува воздуха (между воздушным рукавом охладителя и двигателем). В условиях мастерской автосервиса произведите разрядку системы К/В. Выверните винт (3) крепления рефрижераторной линии (6) к расширительному клапану и винт (4) крепления линии (5), идущей от конденсатора к ресиверу-осушителю (8). Снимите обе рефрижераторные линии. Отпустите болт (7) стяжного хомута и снимите ресивер-осушитель (8). Установка производится в обратном порядке, - заправка системы кондиционирования воздуха должна производиться в условиях мастерской автосервиса.
