5.2.5. Снятие и установка теплообменника отопителя

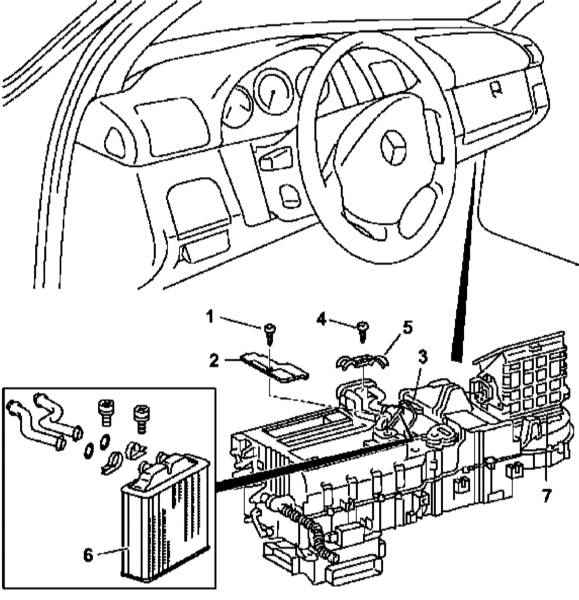

Детали установки теплообменника отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки теплообменника отопителя показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снимите кожух отопителя (7).
Выверните болт (1) крепления крышки (2) воздуховода.
Снимите рычаг (3) привода смесительной заслонки.
В двигательном отсеке отсоедините от патрубков теплообменника отопителя (6) шланги охладительного тракта двигателя (квадратная вставка).
Выверните болт (4) и снимите монтажную скобу (5).
Потянув вверх, извлеките теплообменник (6) из кожуха отопителя (7).
Установка производится в обратном порядке.
В заключение проверьте систему охлаждения на наличие признаков развития утечек.
