5.2.7. Снятие и установка электромотора привода смесительной заслонки

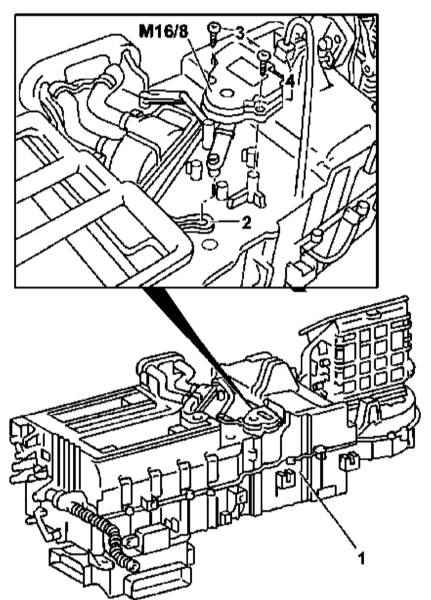

Детали установки электромотора привода смесительной заслонки

2 — Рычажный механизм

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки электромотора привода смесительной заслонки показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите панель приборов (см. Главу Кузов).

Рассоедините контактный разъем электропроводки (4) приводного электромотора (М16/8).

Выверните крепежные винты (3) и извлеките сборку приводного электромотора (М16/8) из кожуха отопителя/испарителя кондиционера воздуха (1).

Установка производится в обратном порядке.
