5.2.4. Снятие и установка вентилятора отопителя / кондиционера воздуха и его резистивной сборки

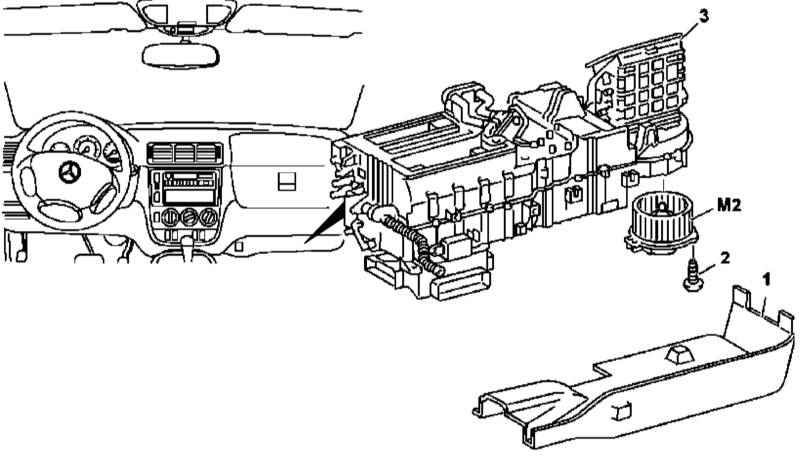

Детали установки вентилятора отопителя/кондиционера воздуха
|
|
- Детали установки вентилятора отопителя/кондиционера воздуха показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите крышку справа под панелью приборов (1).
- Выверните болт (2) крепления сборки вентилятора с приводным электромотором (М2).
- Отсоедините от приводного электромотора электропроводку.
- Извлеките вентиляторную сборку из кожуха (3).
- Установка производится в обратном порядке.
|
|
Резистивная сборка

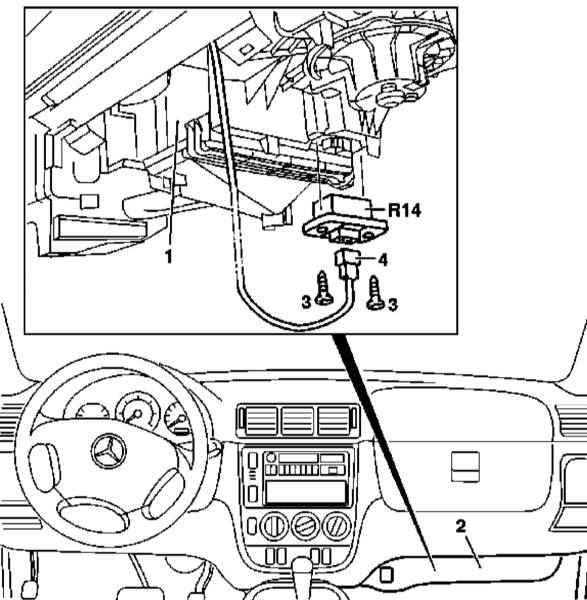

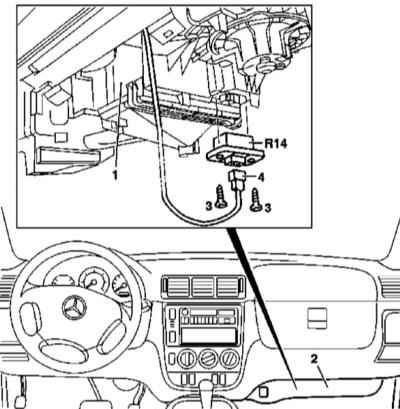

Детали установки резистивной сборки вентилятора отопителя/кондиционера воздуха
|
|
- Детали установки резистивной сбоки показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите крышку справа под панелью приборов (2).
- Рассоедините контактный разъем электропроводки (4) резистивной сборки (R14).
- Выверните крепежные винты (1) и снимите резистивную сборку (R14).
- Установка производится в обратном порядке.
|
|
|
