5.2.11. Снятие и установка подсасывающего вентилятора датчика температуры салонного воздуха, - модели 163.113 / 136 / 154 / 157 / 172 / 174 с 1.09.99 по 31.08.01

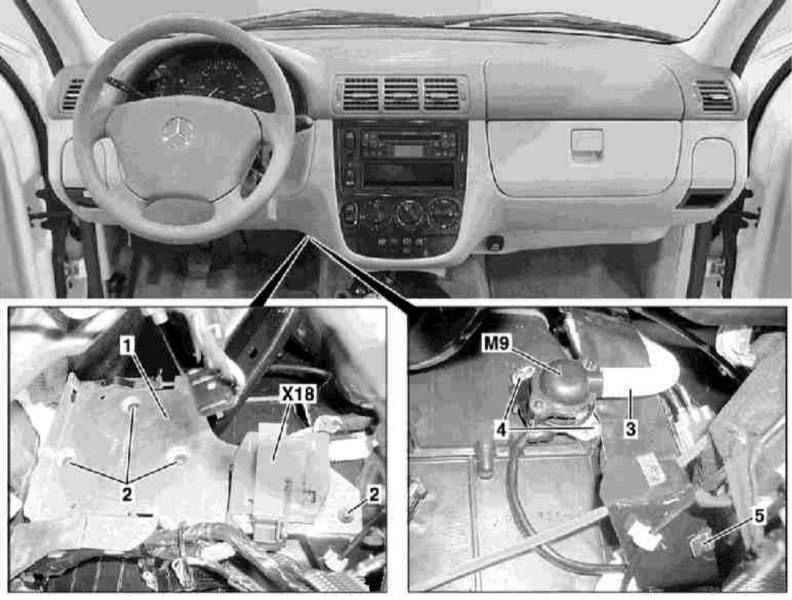

Детали установки сборки подсасывающего вентилятора датчика температуры салонного воздуха (при соответствующей комплектации)
|
|
- Детали установки сборки подсасывающего вентилятора датчика температуры салонного воздуха показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите модуль управления ETC.
- Высвободите из опорного кронштейна (1) модуля управления ETC и рассоедините контактный разъем электропроводки (Х18) салонного освещения/задних комбинированных фонарей.
- Выверните крепежные болты (2).
- Опустите опорный кронштейн (1) вниз и отведите его в сторону.
- Отсоедините от сборки подсасывающего вентилятора (М9) шланг (3).
- Отпустите фиксатор (5) контактного разъема подсасывающего вентилятора на кронштейне панели приборов.
- Отсоедините электропроводку от датчика температуры салонного воздуха.
- Выверните крепежные болты (4) и снимите сборку подсасывающего вентилятора (М9).
- Установка производится в обратном порядке.
|
|
|
|
