5.2.14. Снятие кожуха испарителя К/В

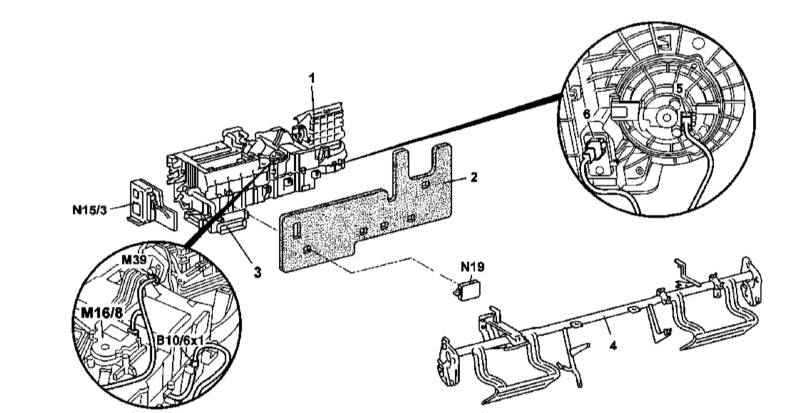

Детали установки кожуха испарителя К/В

1 — Кожух испарителя кондиционера/теплообменника отопителя 2 — Звукоизоляционная панель 3 — Воздухораспределитель 4 — Держатель панели приборов 5 — Контактный разъем электропроводки вентилятора отопителя 6 — Контактный разъем резистивной сборки вентилятора	В10/6х1 — Контактный разъем датчика температуры испарителя М16/8 — Электромотор привода смесительной заслонки М39 — Шаговый электромотор привода заслонки переключения режимов циркуляции N15/3 — Модуль управления ETC N19 — Модуль управления К/В

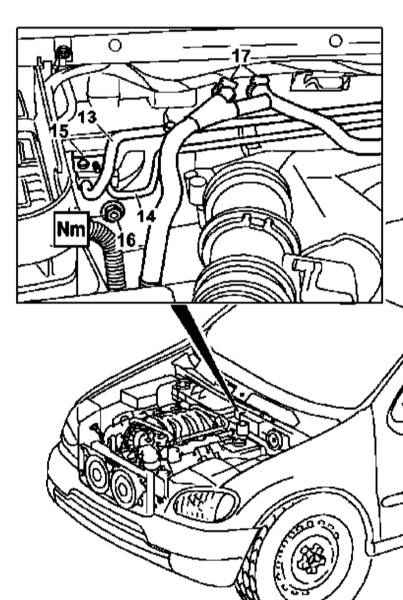

Детали установки кожуха испарителя К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

Все уплотнительные элементы подлежат замене в обязательном порядке. Детали установки кожуха испарителя кондиционера воздуха/теплообменника отопителя показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов). Отсоедините переливной шланг системы охлаждения от щита аккумуляторной батареи. Отпустите крепежных хомут и отсоедините верхний шланг от электрического водяного насоса. Отдайте крепежные гайки и снимите расширительный бачок системы охлаждения с переборки двигательного отсека. Отведите бачок в сторону. Отсоедините шланги охладительного тракта (17) от теплообменника отопителя. В условиях мастерской автосервиса произведите разрядку системы К/В. Отдайте самоконтрящуюся гайку (16) расширительного клапана (15). Отсоедините от расширительного клапана (15) низконапорную (13) и высоконапорную (14) линии рефрижераторного тракта. Снимите держатель панели приборов (4). Высвободите из фиксаторов модуль управления ETC (N15/3). Отсоедините электропроводку от электромотора привода смесительной заслонки воздуха (М16/8). Отсоедините электропроводку от шагового электромотора привода заслонки переключения режимов циркуляции воздуха (М39). Рассоедините контактный разъем электропроводки (В10/6х1) датчика температуры испарителя. Отсоедините электропроводку от резистивной сборки вентилятора отопителя (6). Отсоедините электропроводку от вентилятора отопителя (5). Снимите модуль управления К/В (N19). Высвободите из промежуточных фиксаторов на кожухе испарителя (1) кабельный жгут. Снимите звукоизоляционную панель (2). Отсоедините дренажный шланг от нижней части кожуха испарителя К/В (1). Снимите кожух (1). Установка производится в обратном порядке, - заправка системы кондиционирования воздуха должна производиться в условиях мастерской автосервиса. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
