5.2.2. Снятие и установка панели управления функционированием систем отопления / вентиляции / кондиционирования воздуха (для моделей 163.113 / 136 / 154 / 172 / 174 по 31.08.01)

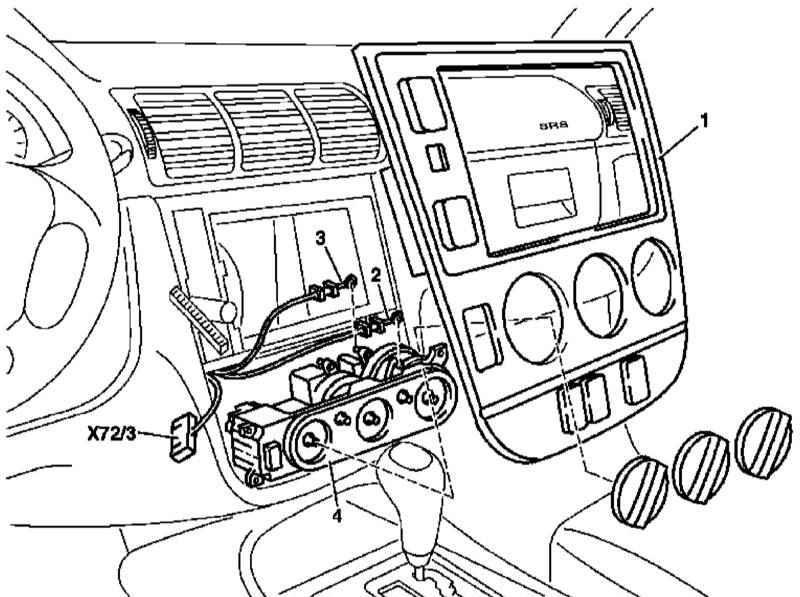

Детали установки панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха

1 — Облицовочная накладка консольной секции панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите радиоприемник (см. Главу Кузов).

Выверните крепежные болты и высвободите панель управления (4) из консольной секции панели приборов. Снимите рукоятки управления.

Отсоедините приводные тросы (2 и 3).

Рассоедините контактный разъем (Х72/3) и снимите панель управления (4).

Установка производится в обратном порядке.
