5.1.6. Снятие и установка радиатора системы охлаждения

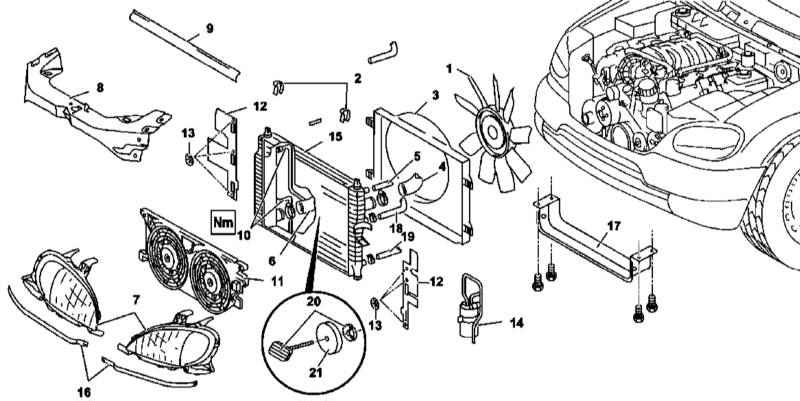

Детали установки радиатора на бензиновых моделях (на примере моделей, оборудованных вентилятором системы охлаждения с вязкостной муфтой)

1 — Сборка вентилятора системы охлаждения с вязкостной муфтой 2 — Фиксаторы кожуха вентиляторной сборки 3 — Кожух вентиляторной сборки 4 — Линия охладительного тракта 5 — Трубка расширительного бачка системы охлаждения 6 — Линия охладительного тракта 7 — Блок-фары 8 — Передняя поперечная балка рамы 9 — Резиновый уплотнитель 10 — Линии охлаждения ATF (модели с АТ) 11 — Решетка вентилятора	12 — Направляющие дефлекторы 13 — Фиксаторы крепления дефлекторов 14 — Ресивер-осушитель К/В 15 — Радиатор системы охлаждения 16 — Накладки 17 — Воздухоотбойник (кроме моделей ML 230) 18 — Возвратный маслопровод тракта охлаждения ГУР 19 — Подающий маслопровод тракта охлаждения ГУР 20 — Крепежные элементы 21 — Резиновый демпфер

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки радиатора на бензиновых моделях показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов). Снимите вентиляторную сборку. Снимите облицовочные элементы (16) и сборки блок-фар (7). Отболтите переднюю поперечную балку рамы (8). Отсоедините от радиатора (15) линии охладительного тракта (4 и 6) и переливную трубку расширительного бачка (5). Отсоедините маслопроводы (18 и 19). На моделях с АТ отболтите от радиатора линии ATF (10). Высвободите из фиксаторов электропроводку и снимите решетку (11) вентиляторной сборки. Отболтите от радиатора конденсатор К/В и, не отсоединяя рефрижераторные линии, отведите его в сторону. Демонтируйте крепежные элементы (20) и снимите резиновый демпфер (21). Снимите с радиатора ресивер-осушитель системы К/В (14). Снимите радиатор (15). Отсоедините направляющие дефлекторы (12). Установка производится в обратном порядке. В заключение не забудьте проверить систему охлаждения на наличие признаков развития утечек и произведите регулировку направления оптических осей фар.

Дизельные модели

Модели с РКПП

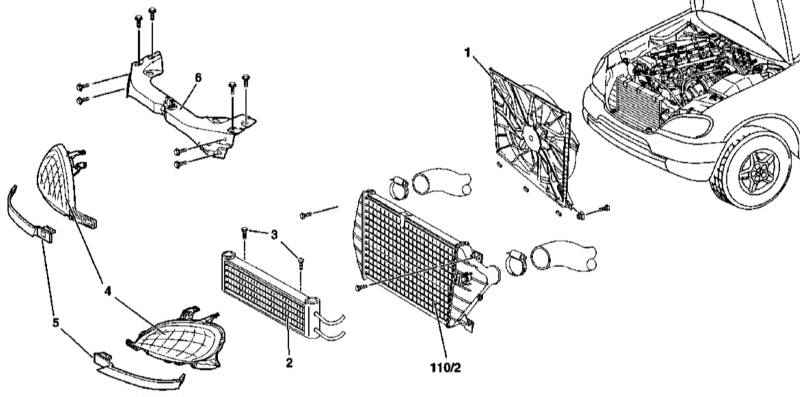

Детали установки радиатора на дизельных моделях с РКПП

1 — Электрический вентилятор системы охлаждения 2 — Низконапорный охладитель 3 — Крепежные болты 4 — Блок-фары	5 — Накладки 6 — Передняя балка рамы 110/2 — Охладитель тракта наддува воздуха

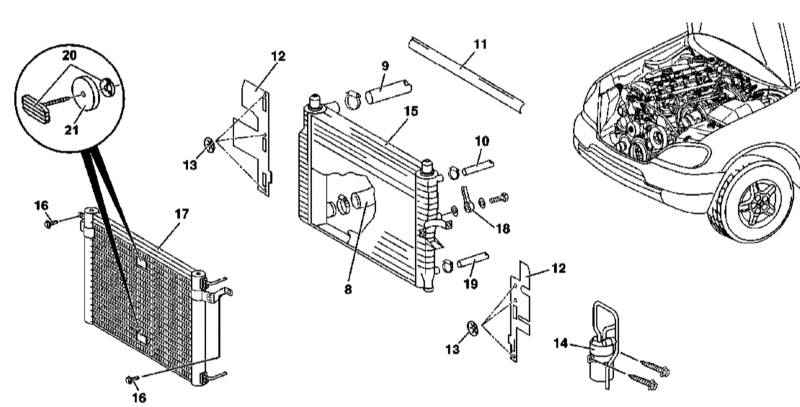

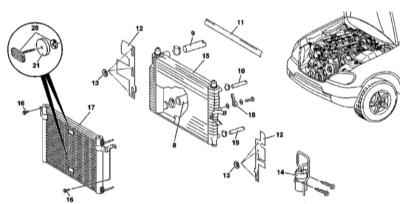

Детали установки радиатора на дизельных моделях с РКПП

8 — Шланг охладительного тракта идущий к водяному насосу 9 — Шланг охладительного тракта идущий к термостату 10 — Переливной шланг, идущий к расширительному бачку системы охлаждения 11 — Резиновый уплотнитель 12 — Направляющие дефлекторы 13 — Фиксаторы 14 — Ресивер-осушитель К/В	15 — Радиатор системы охлаждения 16 — Болты 17 — Конденсатор 18 — Возвратный маслопровод тракта охлаждения ГУР 19 — Подающий маслопровод тракта охлаждения ГУР 20 — Крепежные элементы 21 — Резиновые демпферы

Модели с АТ

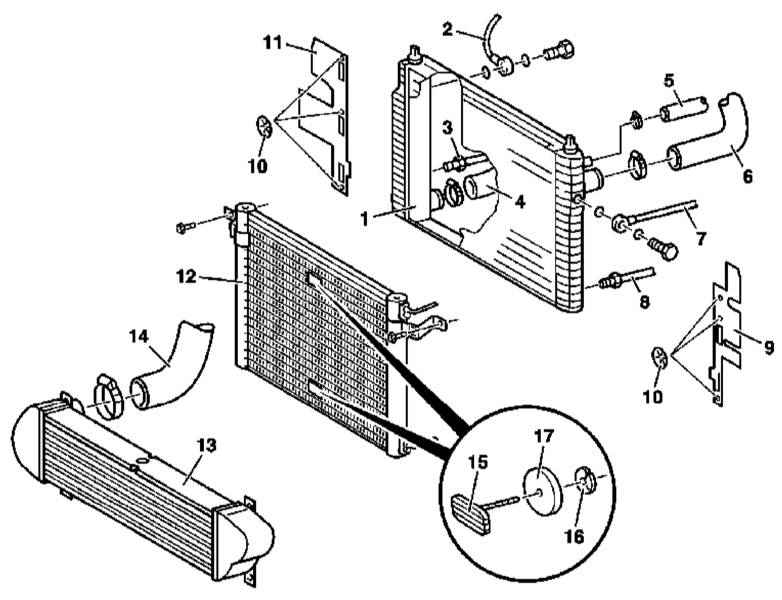

Детали установки радиатора на дизельных моделях с АТ (на примере модели с двигателем серии 628)

10 — Фиксаторы

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки радиатора на дизельных моделях с АТ показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Откройте капот. Откачайте гидравлическую жидкость ГУР. Снимите блок-фары (см. Главу Бортовое электрооборудование). Снимите поперечную балку рамы. Снимите вентиляторную сборку (см. Раздел Снятие и установка сборки вентилятора системы охлаждения). Снимите нижнюю секцию шумоизоляции. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов). Отсоедините от охладителя воздуха наддува (13) воздушный рукав (14). Снимите охладитель (14). Снимите панели дефлекторов (9 и 11). Отсоедините от радиатора (1) маслопроводы (2 и 3) тракта охлаждения ATF. Отсоедините от радиатора (1) маслопроводы (7 и 8) тракта охлаждения ГУР. Отсоедините от радиатора (1) линии охладительного (4 и 6) и вентиляционного (5) трактов. Отпустите фиксаторы (16) резиновых демпферов (17) с задней стороны радиатора и извлеките крепежный элемент (15). Снимите с радиатора (1) конденсатор (12) и, не отсоединяя рефрижераторные линии, отведите его в сторону. Высвободите радиатор (1) из резиновых опор поперечной балки и извлеките его из двигательного отсека. Снимите резиновые демпферы (17). Установка производится в обратном порядке. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
