5.2.6. Снятие и установка шагового электромотора привода заслонки переключения режимов циркуляции воздуха

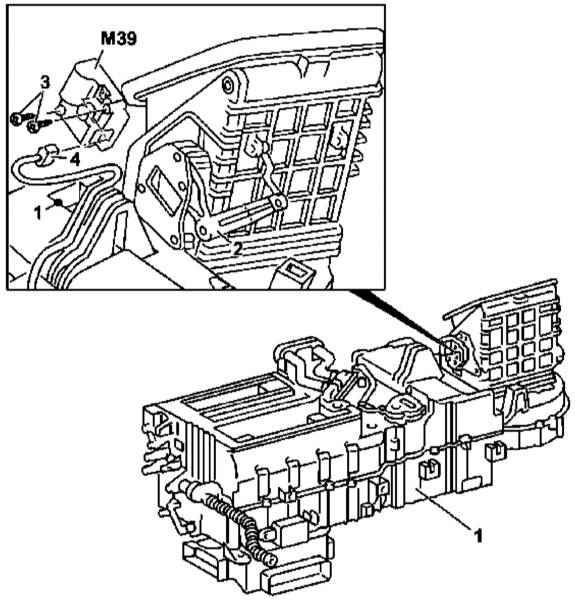

Детали установки шагового электромотора привода заслонки переключения режимов циркуляции воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки шагового электромотора привода заслонки переключения режимов циркуляции воздуха показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снимите панель приборов (см. Главу Кузов).
Снимите модуль фронтальной подушки безопасности переднего пассажира (см. Главу Кузов).
Рассоедините контактный разъем электропроводки (4) шагового электромотора (М39).
Выверните крепежные винты (3) и извлеките сборку шагового электромотора (М39) из кожуха отопителя/испарителя кондиционера воздуха (1).
Установка производится в обратном порядке.
