5.2.16. Снятие и установка конденсатора К/В

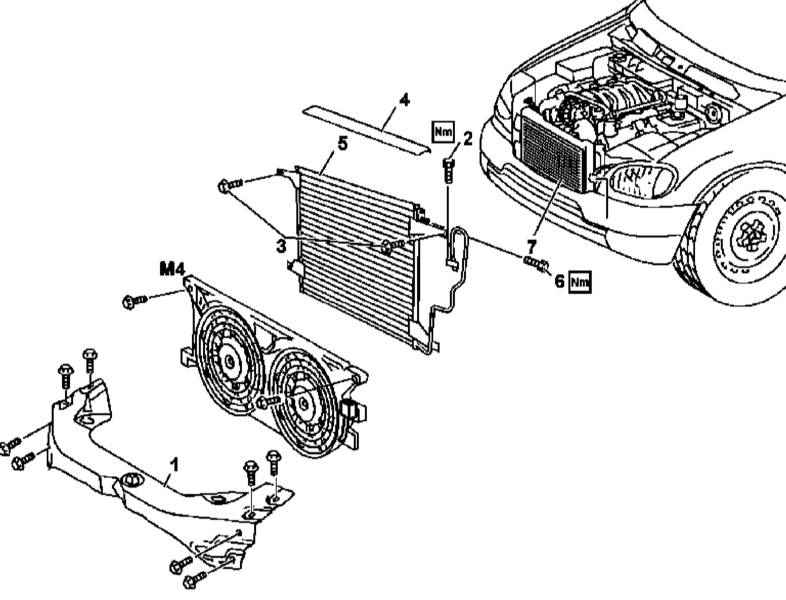

Детали установки конденсатора К/В

1 — Верхняя передняя поперечная балка рамы 2 — Болт 3 — Болты 4 — Резиновый уплотнитель	5 — Конденсатор 6 — Болт 7 — Радиатор М4 — Вспомогательная вентиляторная сборка (при соответствующей комплектации)

ПОРЯДОК ВЫПОЛНЕНИЯ

Все уплотнительные элементы подлежат замене в обязательном порядке. Детали установки конденсатора К/В показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. На моделях 163.136/154/157/172 снимите вспомогательную вентиляторную сборку (М4) (см. Раздел Снятие и установка вспомогательной вентиляторной сборки, - модели 163.136/154/157/172 соответствующей комплектации). На моделях 163.112/128 снимите охладитель тракта наддува воздуха (см. Раздел Снятие и установка радиатора системы охлаждения). В условиях мастерской автосервиса произведите разрядку системы К/В. Выверите винт (2) и отсоедините рефрижераторную линию от ресивера-осушителя. Выверните винт (6) и отсоедините рефрижераторную линию от конденсатора (5). Снимите с радиатора системы охлаждения (7) резиновый уплотнитель (4). Выверните крепежные болты (3) и, потянув вверх, снимите конденсатор К/В (5). Установка производится в обратном порядке, - заправка системы кондиционирования воздуха должна производиться в условиях мастерской автосервиса.
