13.1.9. Снятие и установка резервуара омывающей жидкости

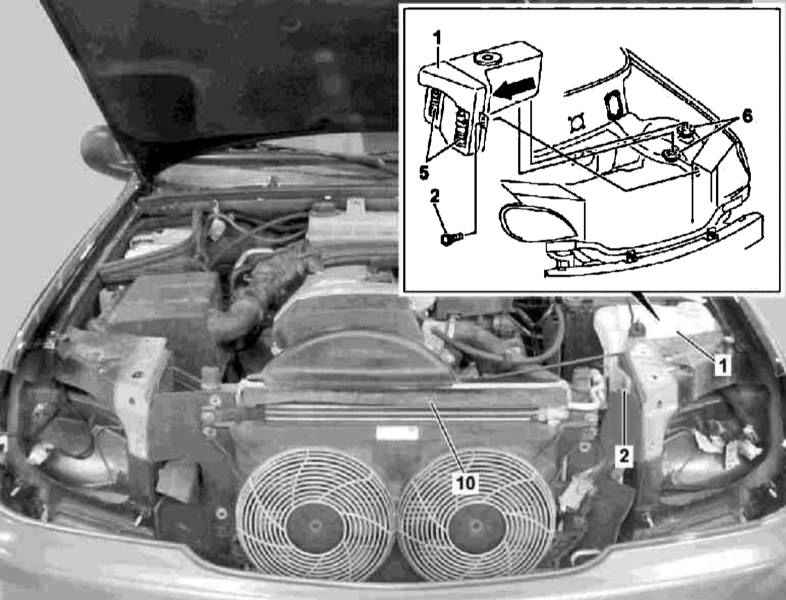

Детали установки резервуара омывающей жидкости на моделях, оборудованных фароомывателями
Детали установки резервуара омывающей жидкости на моделях без фароомывателей
|
|
|
|
- Детали установки резервуара омывающей жидкости показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите верхнюю поперечную балку рамы (см. Раздел
Снятие и установка верхней передней поперечной балки рамы).
- Отсоедините электропроводку и шланги от насосов (5) подачи омывающей жидкости и, - при соответствующей комплектации, - от датчика уровня жидкости.

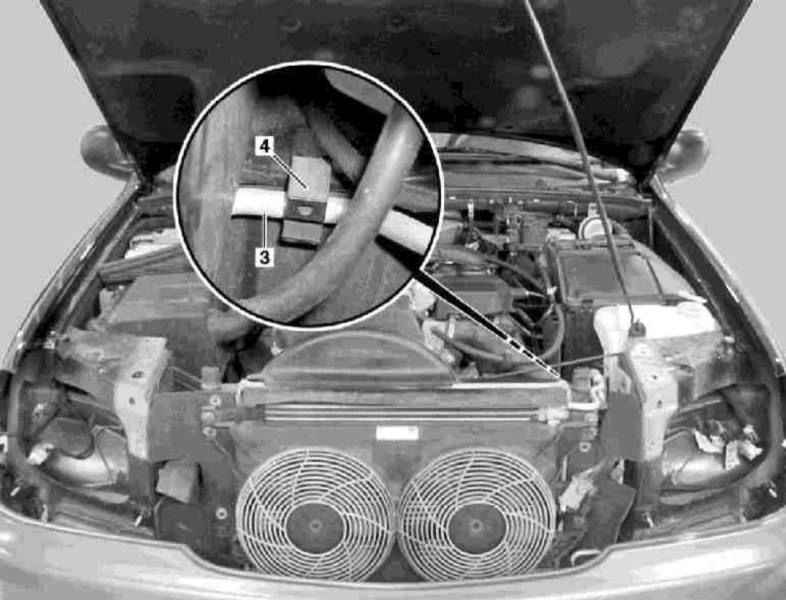

- Высвободите из фиксатора (4) шланг (3) рефрижераторного тракта К/В.
- На моделях 163.128 (ML 400 CDI) снимите крышки и промежуточные фиксаторы крепления шлангов к монтажному блоку предохранителей/реле.
- Высвободите теплообменник охладителя (10) из нижних посадочных втулок.
- С помощью ассистента приподнимите охладитель (10), выверните болт (2), высвободите из посадочных втулок (6) резервуар омывающей жидкости (1), отведите его внутрь и, потянув вверх, извлеките из двигательного отсека.
- Установка производится в обратном порядке, - проследите за полнотой посадки резервуара (1) во втулках (6) и надежностью защелкивания бокового фиксатора.
|
|
|
