13.1.20. Снятие и установка наружных ручек дверей

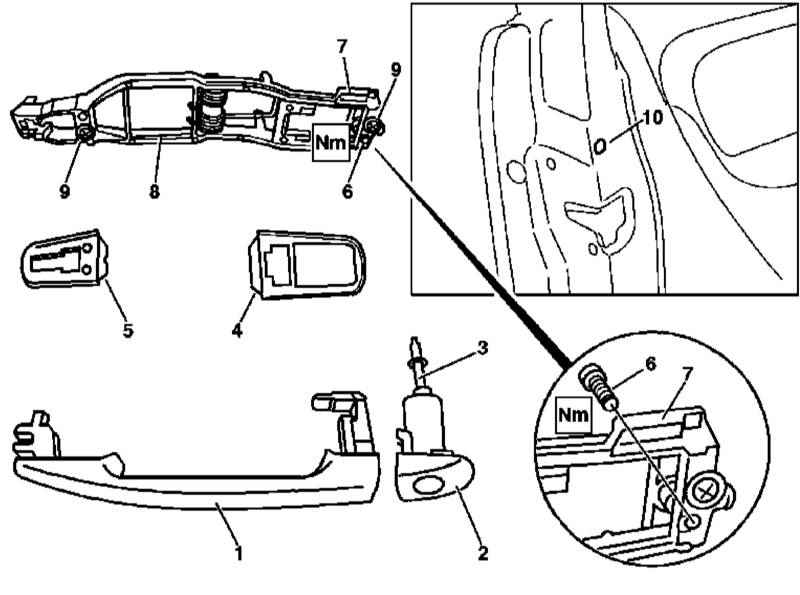

Детали установки наружной ручки передней двери
|
|
- Детали установки наружной ручки передней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Отпустите крепежный винт (6).
- Извлеките и снимите направляющую замкового цилиндра (2).
- Оттяните ручку (1) в сборе с основанием (4) назад и высвободите ее из несущего кронштейна (8).
- Снимите основание (5).
- В случае необходимости снимите внутреннюю обивку и уплотнительную пленку (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок) и через сервисное окно в дверной раме извлеките несущий кронштейн (8) наружной ручки.
- Установка производится в обратном порядке, - проследите за правильностью посадки основания (5) на несущем кронштейне (8). При установке направляющей замкового цилиндра (2) проследите за правильностью ввода поворотного штока (3) в зацепление с исполнительным механизмом замка.
|
|
Задние двери

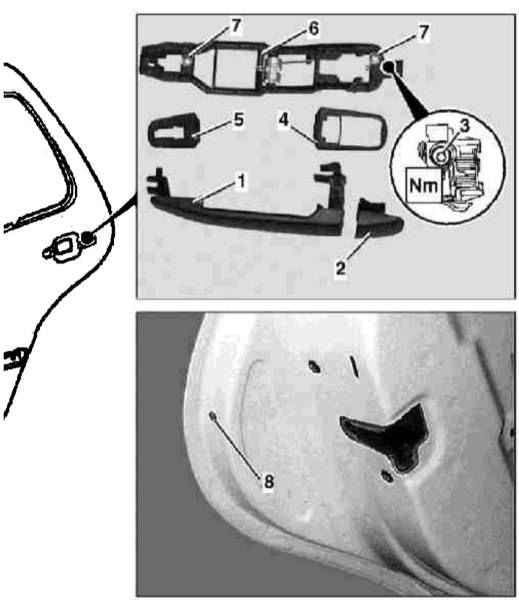

Детали установки наружной ручки задней двери
|
|
- Детали установки наружной ручки задней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Отпустите крепежный винт Т25x100 (3).
- Снимите направляющую (2).
- Оттяните ручку (1) в сборе с основанием (4) назад и высвободите ее из несущего кронштейна (6).
- Снимите основание (5).
- В случае необходимости снимите внутреннюю обивку и уплотнительную пленку (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок) и через сервисное окно в дверной раме извлеките несущий кронштейн (6) наружной ручки.
- Установка производится в обратном порядке, - проследите за правильностью посадки основания (5) не несущем кронштейне (6).
|
|
Дверь задка

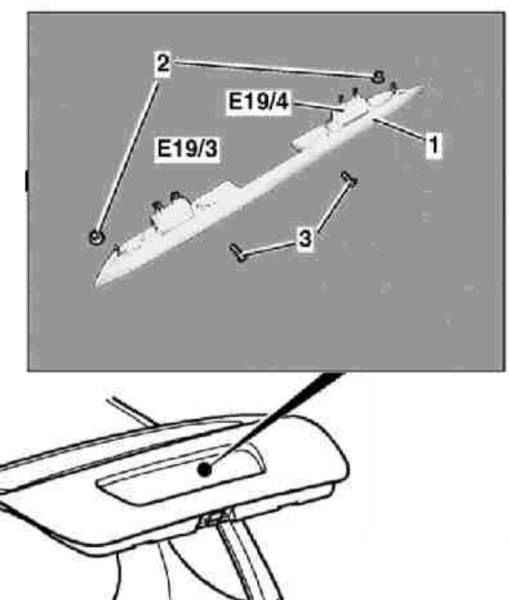

Детали установки наружной ручки двери задка
|
|
- Детали установки наружной ручки двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите внутреннюю обивку дверной сборки (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок).
- Отдайте гайки (2) с внутренней стороны двери.
- Отсоедините электропроводку фонарей подсветки номерного знака (Е19/3 и Е19/4).
- Выверните винты (3) с наружной стороны двери и снимите ручку (1), - постарайтесь не повредить лакокрасочное покрытие.
- Установка производится в обратном порядке.
|
|
|
