13.1.12. Снятие и установка панелей нижней защиты двигательного отсека

Детали установки панелей нижней защиты двигательного отсека показаны на иллюстрациях.

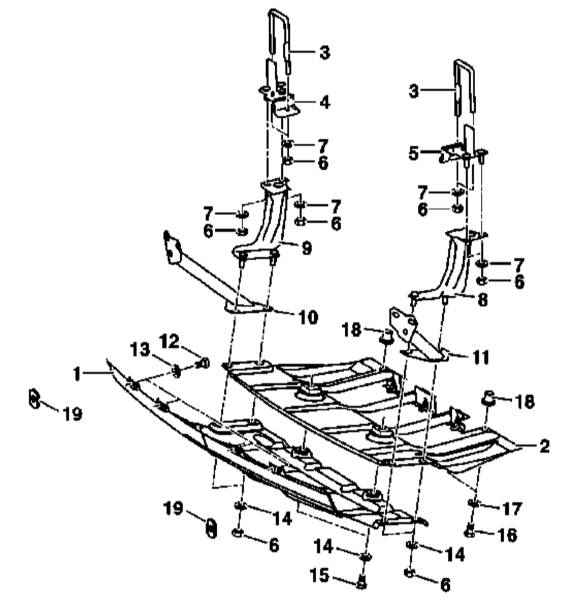

Детали установки панелей нижней защиты двигательного отсека


1 — Передний пыльник 2 — Задний пыльник 3 — Монтажные скобы 4 — Крепежная пластина 5 — Крепежная пластина 6 — Гайки М10 7 — Регулировочные шайбы (20x10.5x2) 8 — Опорный кронштейн 9 — Опорный кронштейн 10 — Держатель	11 — Держатель 12 — Болты М8x20 13 — Регулировочные шайбы (16x8.4x1.6) 14 — Регулировочные шайбы (30x10.5x2.5) 15 — Болты М10x25 16 — Винты М6x16 17 — Регулировочные шайбы (17x6.4x4) 18 — Заклепанные гайки 19 — Проставка

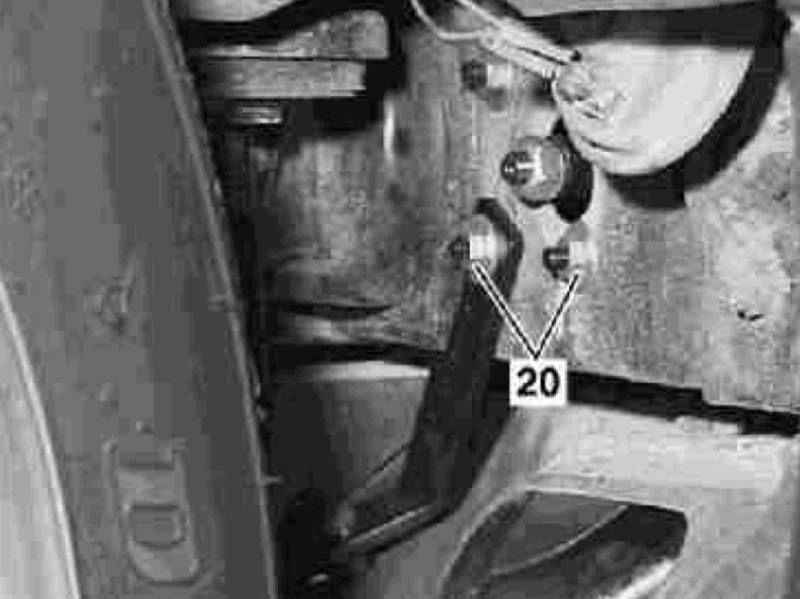

Детали установки панелей нижней защиты двигательного отсека

20 — Гайки крепления кронштейна дефлектора

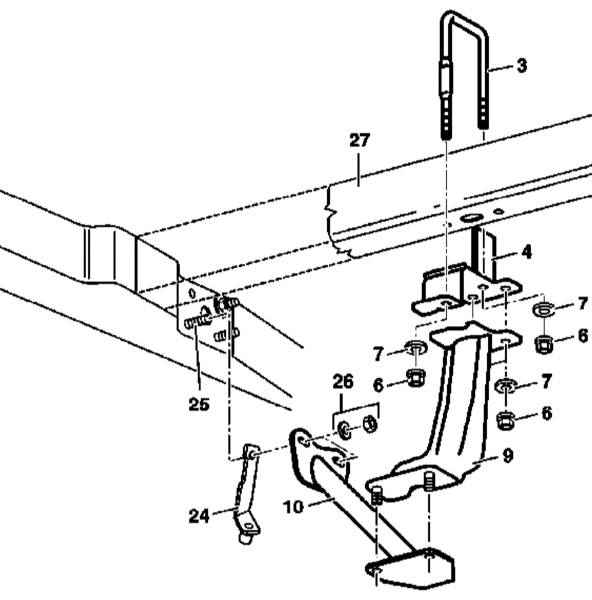

Детали установки панелей нижней защиты двигательного отсека

24 — Кронштейн дефлектора
25 — Шпильки крепления кронштейна дефлектора

26 — Крепежные гайки
27 — Продольная бака рамы

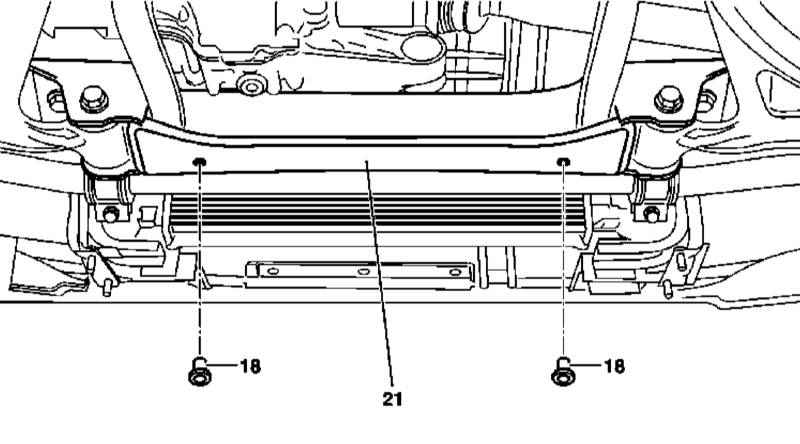

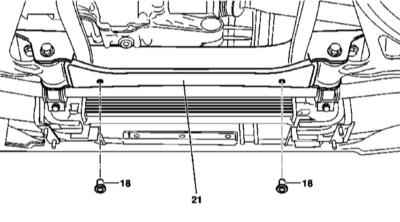

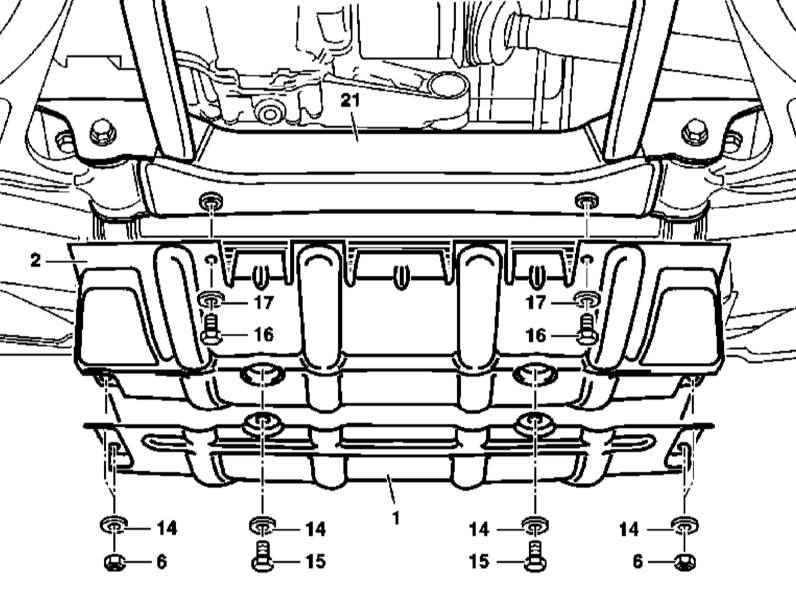

Детали установки панелей нижней защиты двигательного отсека
