13.1.11. Снятие и установка верхней передней поперечной балки рамы

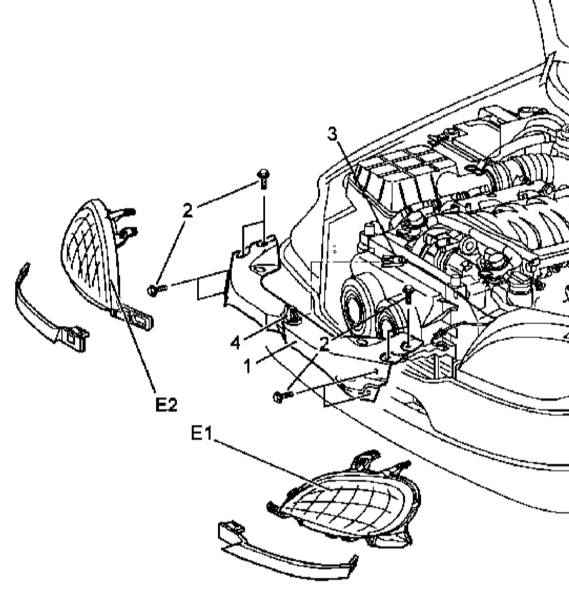

Детали установки верхней передней поперечной балки рамы

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки верхней передней поперечной балки рамы показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите блок-фары (Е1 и Е2) (см. Главу Бортовое электрооборудование).

Выверните крепежные винты (2), переверните верхнюю переднюю поперечную балку рамы (1) и высвободите из фиксаторов на ее задней стороне приводной трос (3) отпускания защелки замка капота (4).

Снимите балку.

Установка производится в обратном порядке.
