13.1.13. Снятие и установка заднего бампера

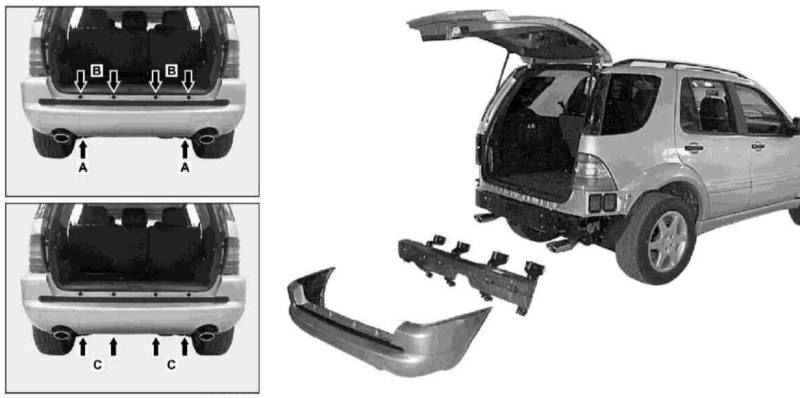

Детали установки заднего бампера на моделях стандартной (не AMG) комплектации без наружного держателя запасного колеса
|
|
- Детали установки заднего бампера на моделях стандартной (не AMG) комплектации без наружного держателя запасного колеса показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- При соответствующей комплектации рассоедините помещающийся под боковой накладкой правой стойки С в точке поддомкрачивания контактный разъем антенного кабеля системы аварийного вызова (E-call).
- Поддев подходящим клином, снимите крышки и отдайте гайки (Е) и винты (С).
- При соответствующей комплектации отпустите гайку крепления грязеотбойника.
- Подав назад, аккуратно снимите бампер, - постарайтесь не повредить лакокрасочное покрытие.
- При соответствующей комплектации снимите с правой стороны кузова антенну аварийного вызова (E-call).
- Установка производится в обратном порядке, проследите за правильностью посадки бампера относительно двери задка и задних комбинированных фонарей.
|
|
Модели стандартной комплектации без наружного держателя запасного колеса

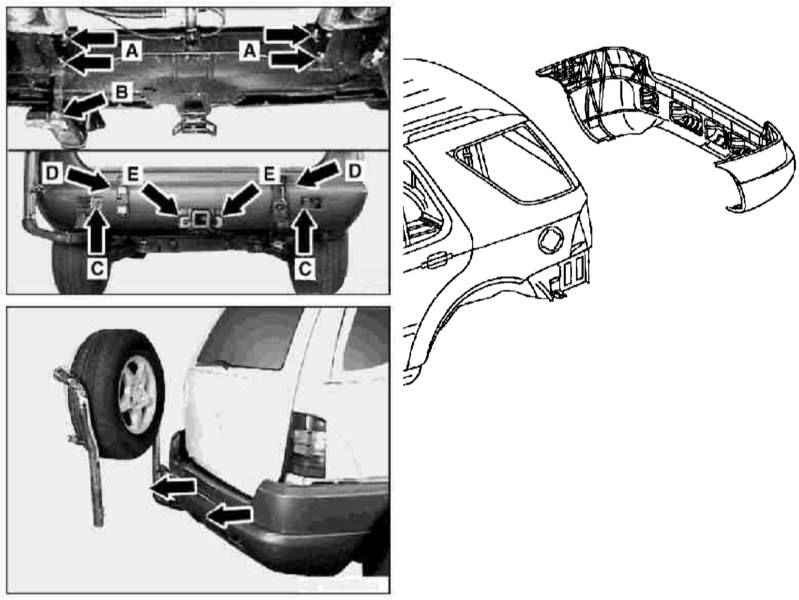

Детали установки заднего бампера на моделях стандартной (не AMG) комплектации, оборудованных наружным держателем запасного колеса
|
|
|
|
- Детали установки заднего бампера на моделях стандартной (не AMG) комплектации, оборудованных наружным держателем запасного колеса показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- При соответствующей комплектации рассоедините помещающийся под боковой накладкой правой стойки С в точке поддомкрачивания контактный разъем антенного кабеля системы аварийного вызова (E-call).
- Отдайте гайки (А) и (В) на днище автомобиля позади поперечной балки рамы.
- Выверните болты крепления консольных кронштейнов (D) держателя запасного колеса.
|
Болты, закрепленные посредством гаек (А) могут быть вытолкнуты с задней стороны поперечной балки.
|
- Снимите консольные кронштейны (D) держателя запасного колеса (см. Раздел
Снятие и установка наружного держателя запасного колеса (при соответствующей комплектации)).
- Осторожно снимите 3 бамперных панели, - постарайтесь не повредить лакокрасочное покрытие и фиксаторы.
- При соответствующей комплектации отдайте гайку заднего грязеотбойника.
- До упора отведя назад держатель запаски, подайте назад и аккуратно снимите бампер, - постарайтесь не повредить лакокрасочное покрытие.
- При соответствующей комплектации снимите с правой стороны кузова антенну аварийного вызова (E-call).
- Установка производится в обратном порядке, проследите за правильностью посадки бампера относительно двери задка и задних комбинированных фонарей.
|
|
Модели комплектации AMG

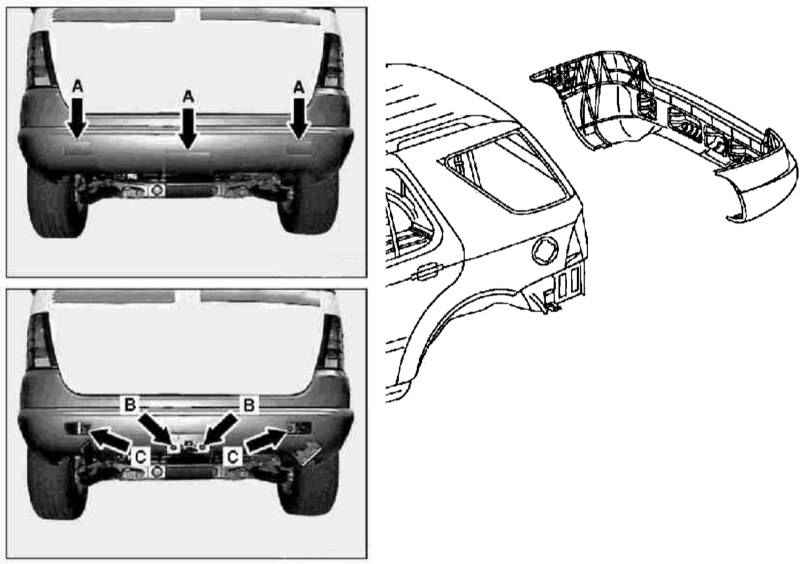

Детали установки заднего бампера на моделях комплектации AMG
|
|
|
|
- Детали установки заднего бампера на моделях комплектации AMG показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- При соответствующей комплектации рассоедините помещающийся под боковой накладкой правой стойки С в точке поддомкрачивания контактный разъем антенного кабеля системы аварийного вызова (E-call).
- Выверните винты (А) крепления монтажных скоб ударопоглотителя к нижней части поперечной балки.
- Снимите декоративную накладку (Велькро) и выверните винты (В), расположенные по верхнему краю бампера.
- Подав назад, аккуратно снимите бампер, - постарайтесь не повредить лакокрасочное покрытие и электропроводку, - при соответствующей комплектации снимите резиновый уплотнитель слева на кузове и рассоедините контактный разъем электропроводки системы Parktronic.
- При соответствующей комплектации снимите с правой стороны кузова антенну аварийного вызова (E-call).
- Установка производится в обратном порядке, проследите за правильностью посадки бампера относительно двери задка и задних комбинированных фонарей.
|
|
|
