13.1.16. Снятие и установка дверей
Детали установки передней двери (на примере левой двери)
|
|
|
|

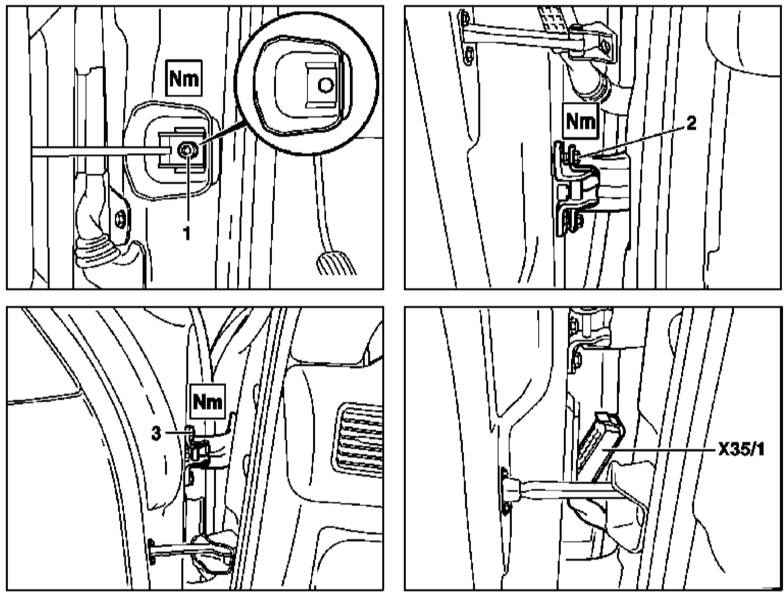

- Детали установки передней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Рассоедините контактную колодку (Х35/1 или Х35/2).
- Выверните винт (1) крепления ограничителя открывания двери к стойке А.
- Снимите со стойки А пыльник.
- Пометьте положение нижней петельной планки на дверной раме, затем выверните болты (2) ее крепления.
- Попросите помощника придержать дверь и выверните болты (3) крепления планки верхней петли, - также предварительно пометьте ее положение на дверной раме.
- С помощью ассистента снимите дверную сборку с автомобиля, - постарайтесь не повредить лакокрасочное покрытие.
- Если какая-либо из петель нуждается в замене, снимите ее со стойки А.
- Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток и правильностью крепления стоечного пыльника, по величине краевых зазоров (см.
Спецификации) удостоверьтесь в правильности расположения двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку. Удостоверьтесь в исправности срабатывания защелки замка.
|
|
Задние двери
Детали установки задней двери (на примере левой двери)
|
|
|
|

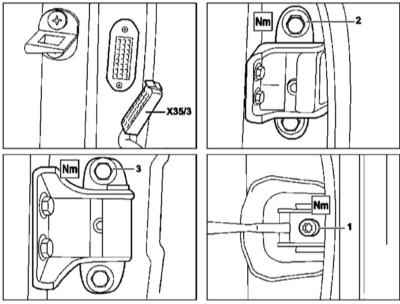

- Детали установки задней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Рассоедините контактную колодку (Х35/3 или Х35/4).
- Выверните болт (1) крепления ограничителя открывания двери к стойке В.
- Снимите со стойки В пыльник.
- Пометьте положение нижней петельной планки на стойке В, затем выверните болты (2) ее крепления.
- Попросите помощника придержать дверь и выверните болты (3) крепления планки верхней петли, - также предварительно пометьте ее положение на стойке.
- С помощью ассистента снимите дверную сборку с автомобиля, - постарайтесь не повредить лакокрасочное покрытие.
- Если какая-либо из петель нуждается в замене, снимите ее со стойки А.
- Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток и правильностью крепления стоечного пыльника, по величине краевых зазоров (см.
Спецификации) удостоверьтесь в правильности расположения двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку. Удостоверьтесь в исправности срабатывания защелки замка.
|
|
Дверь задка
Детали установки двери задка
|
|
|
|

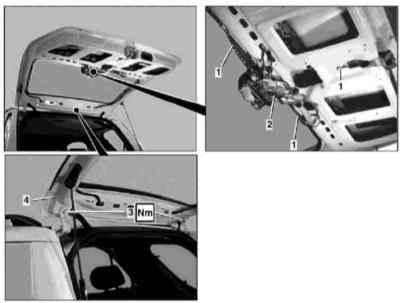

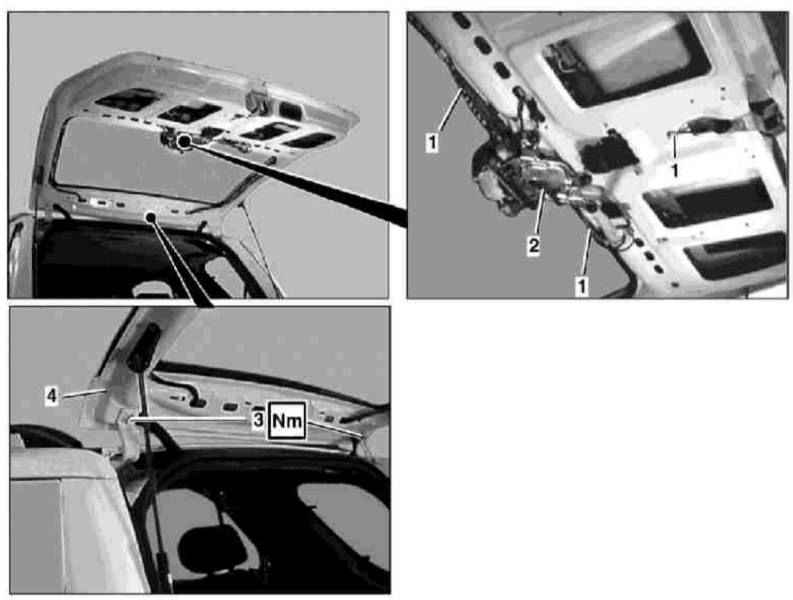

- Детали установки двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите внутреннюю обивку дверной сборки (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок).
- Рассоедините контактные разъемы электропроводки (1) и протолкните их в кабельный канал.
- Отсоедините электропроводку (2) от сборки электромотора привода заднего стеклоочистителя. Высвободите жгут из дверной рамы.
- Зафиксируйте дверь в открытом положении и снимите раздвижной упор.
- Предварительно пометив положение петельных планок, выверните винты (3) их крепления к дверной раме.
- С помощью ассистента снимите дверную сборку (4).
- Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток, по величине краевых зазоров (см.
Спецификации) удостоверьтесь в правильности расположения двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку. Удостоверьтесь в исправности срабатывания защелки замка.
|
|
|
