13.1.4. Снятие, установка и регулировка капота

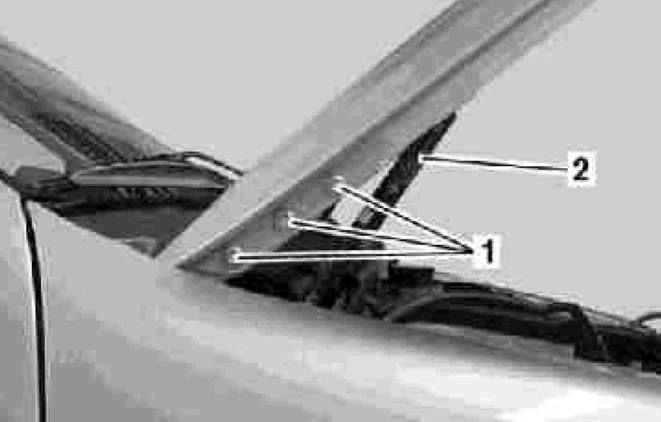

Детали установки капота

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки капота показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Откройте капот и зафиксируйте его в вертикальном положении. Пометьте положение петель на капоте. Снимите газонаполненный упор (2) фиксации капота (см. Раздел Снятие и установка газонаполненного упора фиксации капота в открытом положении), - позаботьтесь о фиксации капота в вертикальном положении (в случае необходимости воспользуйтесь помощью ассистента). Выверните крепежные винты (1) и вдвоем с помощником снимите капот. Установка производится в обратном порядке, крепежные винты после установки следует покрасить. В заключение произведите регулировку капота (см. ниже).

Регулировка

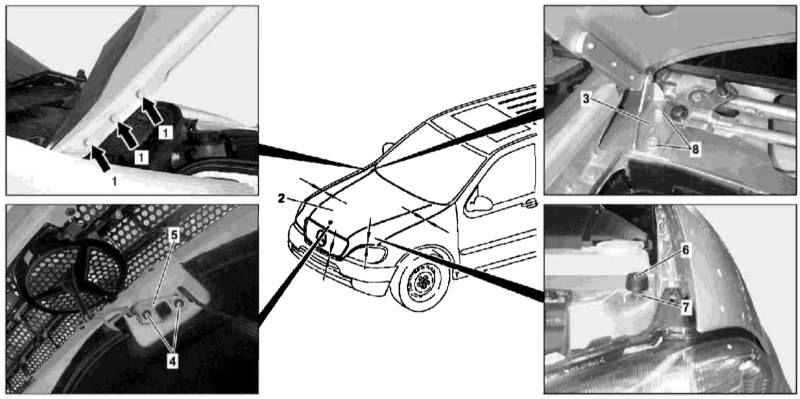

Регулировка капота

1 — Винты 2 — Капот 3 — Петля 4 — Винты	5 — Верхняя секция замка капота 6 — Упорный буфер 7 — Контргайка 8 — Гайки

ПОРЯДОК ВЫПОЛНЕНИЯ

Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Откройте капот (2) и ослабьте петельные (3) винты (1). Выровняйте капот относительно краев проема двигательного отсека и вновь затяните крепежные винты (1). Отсоедините от капота (2) газонаполненный упор (см. Раздел Снятие и установка газонаполненного упора фиксации капота в открытом положении) и опустите его в двигательный отсек. Снимите крышку воздухозаборника (см. Раздел Снятие привода передних стеклоочистителей). Снимите резиновые накладки петель капота, - накладки подлежат замене в обязательном порядке. Обрежьте уплотнитель вокруг петли таким образом, чтобы обеспечить свободу хода последней, - уплотнители подлежат замене в обязательном порядке, при установке уплотнитель следует покрасить. Отпустите петельные (3) гайки (8). Отрегулируйте капот таким образом, чтобы он закрывался заподлицо с поверхностями крыльев, - с целью увеличения хода регулировки ослабьте крепление верхней секции замка капота (5). Затяните крепежные гайки (8) и подсоедините к капоту газонаполненный упор (см. Раздел Снятие и установка газонаполненного упора фиксации капота в открытом положении). Отпустите контргайки (7) отрегулируйте высоту посадки упорных буферов (6) таким образом, чтобы передний край закрытого капота, прижимаясь к ним не выступал над поверхностью крыльев. Добившись требуемого результата, затяните контргайки (7). Отпустите винты (4) крепления верхней секции замка капота (5) отрегулируйте зазор запирания. Выровняйте верхнюю секцию (5) относительно нижней и затяните крепежные винты (4). Удостоверьтесь в надежности фиксации капота в закрытом положении. Отпустите защелку и удостоверьтесь в надежности фиксации страховочного крюка на поперечной балке рамы. Закройте капот.
