13.1.22. Снятие и установка дверных замков

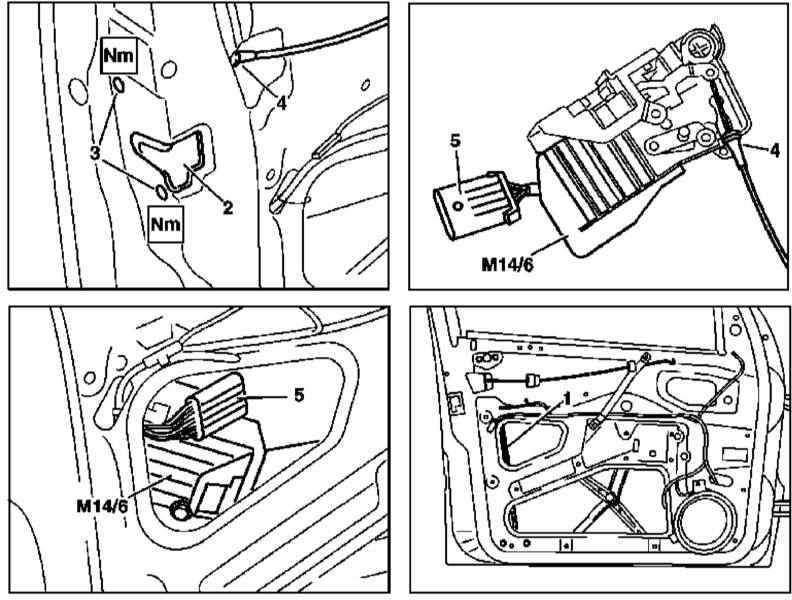

Детали установки элементов замковой сборки передней двери
|
|
- Детали установки элементов замковой сборки передней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите внутреннюю обивку двери и уплотнительную пленку (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок).
- Снимите наружную ручку двери и ее несущий кронштейн (см. Раздел
Снятие и установка наружных ручек дверей).
- Снимите направляющий желоб стеклоподъемника (1).
- Выверните крепежные винты (3).
- Рассоедините контактный разъем (5) электропроводки электромотора привода дверного активатора (М14/5 или М14/6).
- Опустите замковую сборку (2) вниз и извлеките ее из дверной рамы через сервисное окно.
- Отсоедините приводной трос (4).
- Установка производится в обратном порядке, - поврежденную уплотнительную пленку следует заменить.
|
|
Задние двери

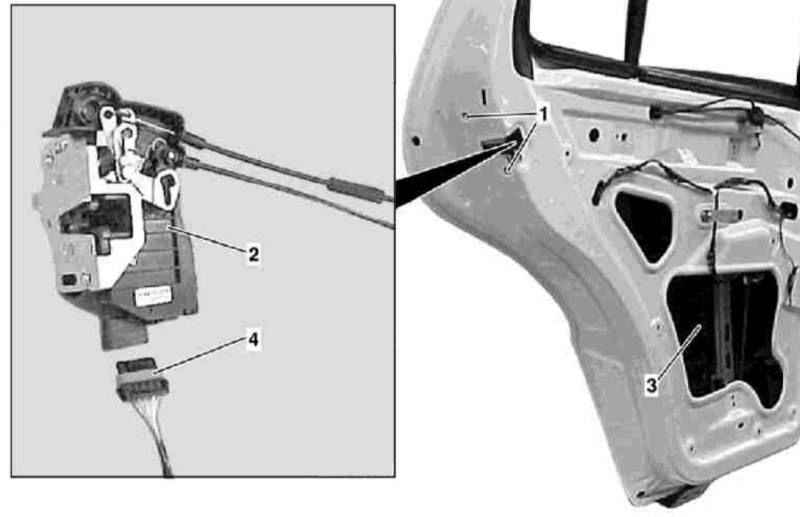

Детали установки элементов замковой сборки задней двери
|
|
- Детали установки элементов замковой сборки задней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите внутреннюю обивку двери и уплотнительную пленку (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок).
- Снимите наружную ручку двери и ее несущий кронштейн (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок).
- Полностью закройте дверное стекло.
- Рассоедините контактный разъем электропроводки (4).
- Выверните крепежные винты (1) и аккуратно извлеките замковую сборку (2) через сервисное окно (3) в дверной раме, - направляющий желоб стеклоподъемника следует слегка отвести вперед для пропускания замка под ним.
- Установка производится в обратном порядке, - проследите за правильностью посадки направляющего желоба стеклоподъемника. Поврежденную уплотнительную пленку следует заменить.
|
|
Дверь задка

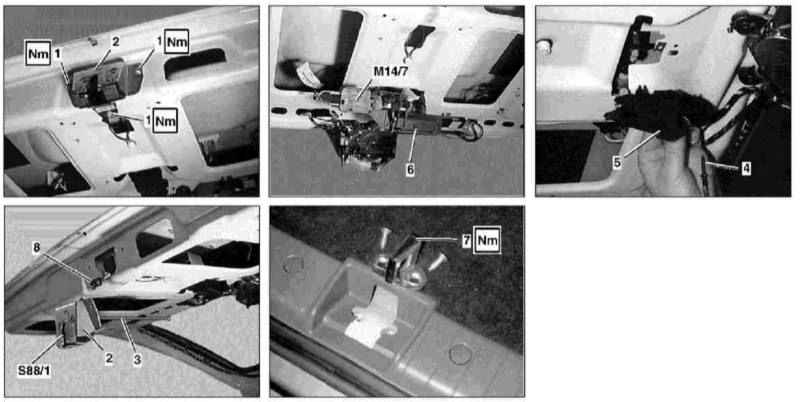

Детали установки элементов замковой сборки двери задка
|
|
- Детали установки элементов замковой сборки двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите внутреннюю обивку двери (см. Раздел
Снятие и установка панелей внутренней обивки дверных сборок).
- Отсоедините тягу (3) от дверной ручки (6).
- На моделях выпуска по 31.08.99 рассоедините контактный разъем электропроводки (8) тумблерного микровыключателя (S88/1).
- Снимите дверной замок (2) и ударник (7), предварительно пометив положение последнего.
- Установка производится в обратном порядке, - проследите за правильностью посадки ударника замка (7). В случае необходимости отрегулируйте посадку двери в кузовном проеме (см. Спецификации).
|
|
|
