13.1.17. Снятие и установка ограничителей открывания боковых дверей

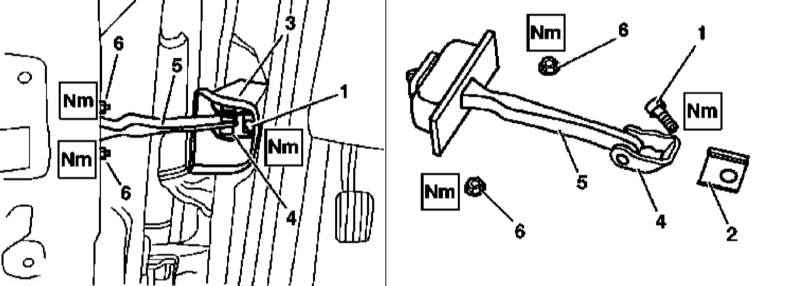

Детали установки и конструкция ограничителя открывания боковой двери

1 — Болт 2 — Держатель уплотнительного элемента 3 — Уплотнительный элемент	4 — Опорный кронштейн 5 — Ограничитель 6 — Гайка

ПОРЯДОК ВЫПОЛНЕНИЯ

Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите внутреннюю обивку соответствующей двери и отделите передний край уплотнительной пленки (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок). Выверните винт (1) крепления ограничителя (5) к соответствующей (А или В) стойке, - постарайтесь не повредить лакокрасочное покрытие. Придерживая ограничитель (5), отпустите гайки (6) крепления его к дверной сборке. Снимите ограничитель, высвободив его из сервисного окна в дверной раме. Высвободите из фиксатора резиновый уплотнитель направляющего желоба стеклоподъемника и сдвиньте его вдоль по планке ограничителя. Установка производится в обратном порядке, - проследите за правильностью посадки уплотнителя направляющего желоба стеклоподъемника, винт (1) ограничителя к стойке перед вворачиванием смажьте клеем, в случае необходимости замените поврежденную уплотнительную пленку дверной сборки.
