13.1.7. Снятие, установка и обслуживание компонентов замка капота
Модели выпуска по 31.08.99
Модели выпуска с 01.09.99

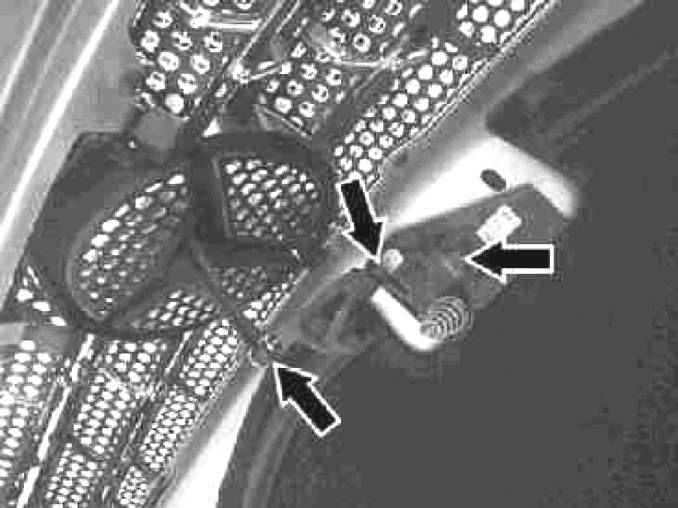

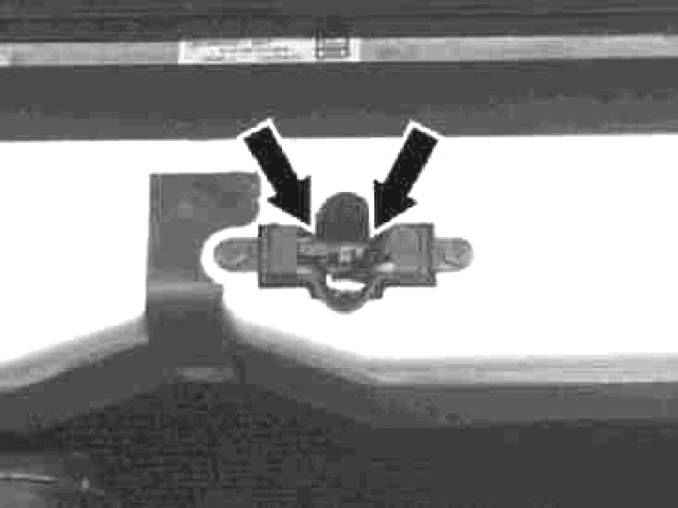

Схема нанесения смазки (модели выпуска по 31.08.99)
Схема нанесения смазки (модели выпуска с 01.09.99)
|
|
|
|

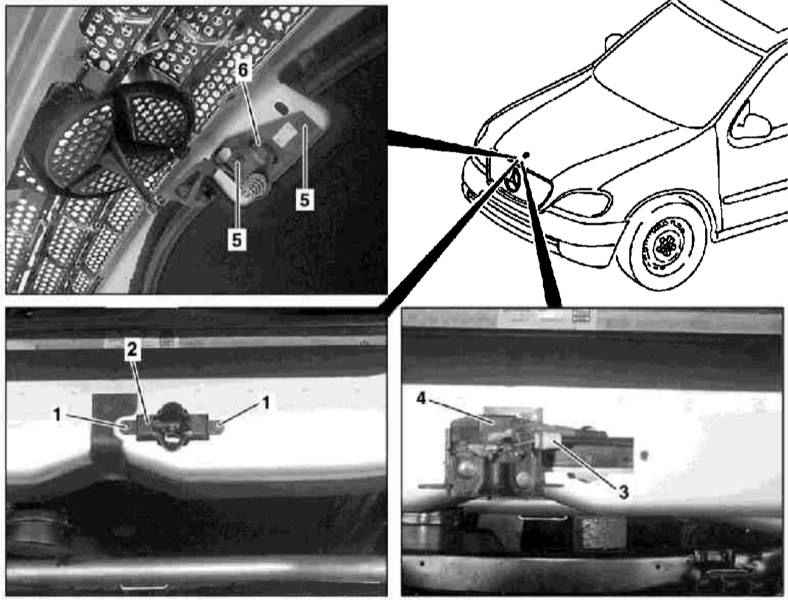

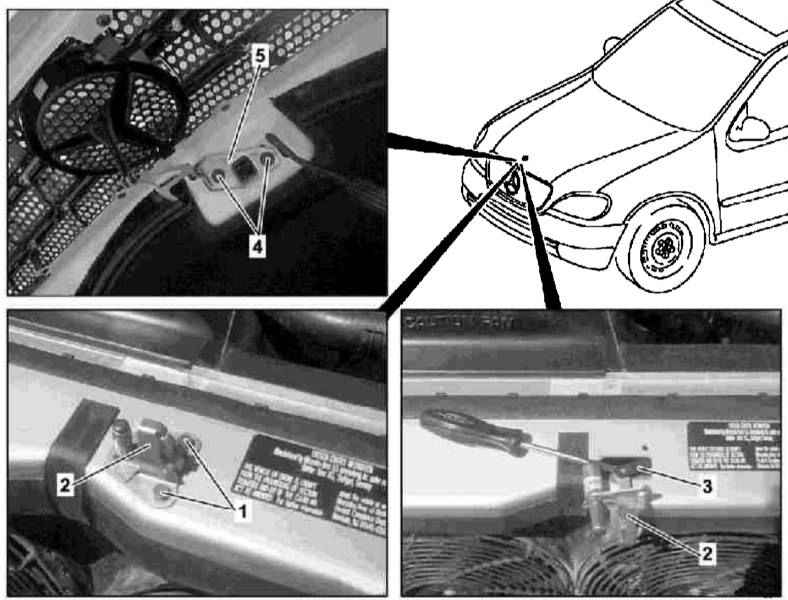

- Детали установки компонентов замка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте капот и зафиксируйте его в вертикальном положении.
- Выверните винты (1) и, потянув вверх, снимите нижнюю секцию (2) замковой сборки.
- Снимите рычаг отпускания защелки в слева под панелью приборов в салоне автомобиля и отсоедините от него приводной трос (модели по 31.08.99)/рассоедините контактный разъем электропроводки (4) (модели с 01.09.99).
- Отсоедините трос отпускания защелки (3) от нижней секции (2) замковой сборки и снимите последнюю с поперечной балки.
- Выверните винты (4 и 5) и снимите верхнюю секцию (6) замка, на моделях по 31.08.99 оборудованную страховочным фиксатором.
- Установка производится в обратном порядке.
- В заключение отрегулируйте положение капота (см. Раздел
Снятие, установка и регулировка капота), удостоверьтесь в надежности фиксации его в закрытом положении и смажьте консистентной смазкой открытые элементы замковой сборки (включая страховочный крюк) и петли. Проверьте свободу и плавность хода страховочного крюка.
|
|
Трос отпускания замковой защелки
Детали установки приводного троса отпускания защелки замка капота
|
|
|
|
- Детали установки приводного троса отпускания защелки замка капота показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте капот и зафиксируйте его в вертикальном положении.
- Снимите верхнюю поперечную балку рамы (см. Раздел
Снятие и установка верхней передней поперечной балки рамы).
- Снимите замок капота (см. выше).

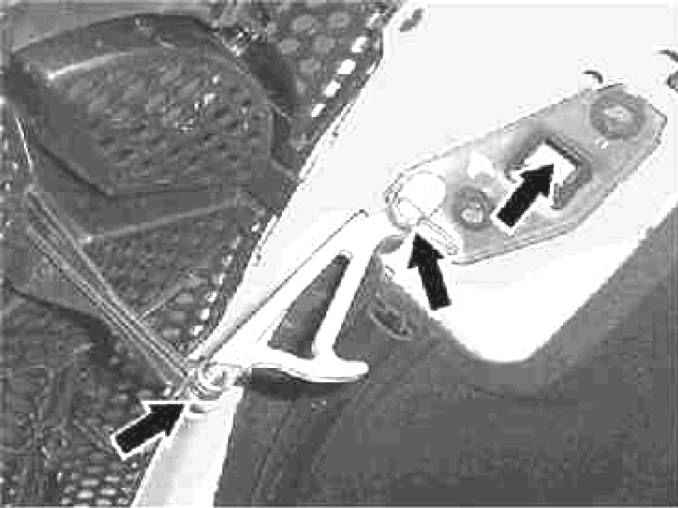

- Высвободите приводной трос из промежуточных фиксаторов под верхней поперечной балкой рамы.
- Выверните крепежные винты/отпустите фиксаторы и снимите крышку монтажного блока предохранителей/реле (см. Главу
Бортовое электрооборудование).
- В случае необходимости снимите промежуточные фиксаторы (1) прокладки приводного троса.
- Снимите крышку слева под панелью приборов (см. Раздел
Снятие и установка нижних крышек панели приборов).
- Снимите панели отделки левого ножного колодца (см. Раздел
Снятие и установка панелей отделки передних ножных колодцев).
- Высвободите приводной трос из фиксатора на стенке колодца.
- Снимите проходную втулку (2) троса с монтажного блока предохранителей/реле.
- Втяните приводной трос (3) сквозь переборку внутрь двигательного отсека.
- Установка производится в обратном порядке, - проследите за правильностью прокладки троса.
|
|
|
