2.3.2.7. Установка момента зажигания

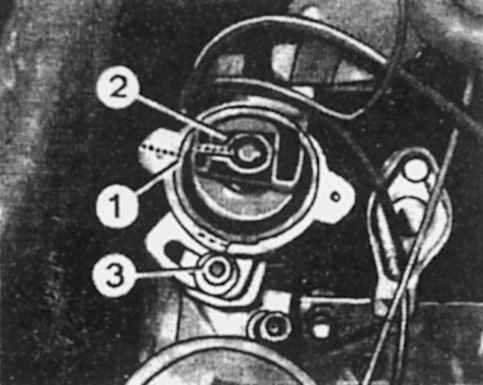

Установка момента зажигания

1 — метка на выводе высокого напряжения свечи 1-го цилиндра
2 — ротор датчика-распределителя
3 — болт крепления датчика-распределителя

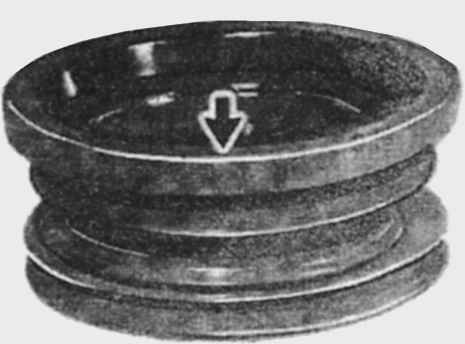

Местоположение меток установки угла опережения зажигания на шкиве коленчатого вала на автомобилях с системой зажигания TSZ

ПОРЯДОК ВЫПОЛНЕНИЯ

Поверните коленчатый вал до ВМТ поршня 1-го цилиндра.
Снимите крышку датчика-распределителя. Убедитесь в совпадении метки и ротора датчика-распределителя.
Поставьте крышку датчика-распределителя и проверьте установку момента зажигания стробоскопом.
Присоедините стробоскоп и тахометр.
Запустите двигатель на холостом ходу и убедитесь в совпадении меток на крышке распределительных шестерен и на шкале шкива коленчатого вала.
При необходимости ослабьте скобу крепления датчика-распределителя и поворачивайте корпус датчика-распределителя до совпадения меток.
Затяните винт крепления скобы.
