2.3.2.6. Снятие и установка датчика ВМТ

Датчик ВМТ (см. фото в «Порядке выполнения»)

1 — кронштейн
2 — колодка
3 — датчик ВМТ

4 — кронштейн крепления датчика
5 — контактный штырек
6 — шаблон

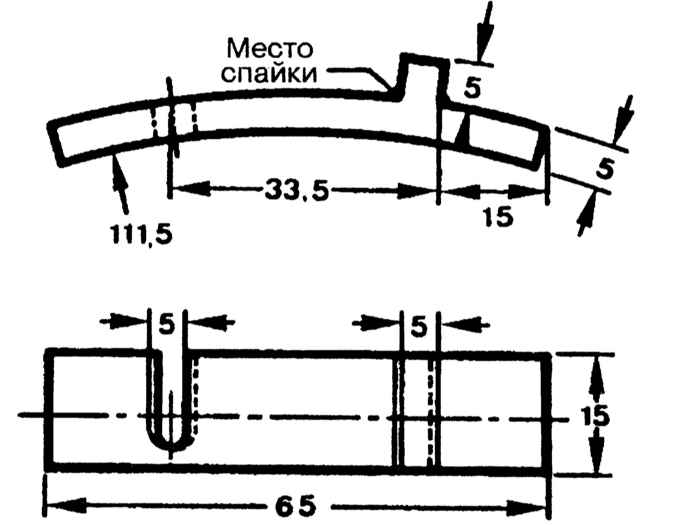

Шаблон для установки датчика ВМТ

ПОРЯДОК ВЫПОЛНЕНИЯ

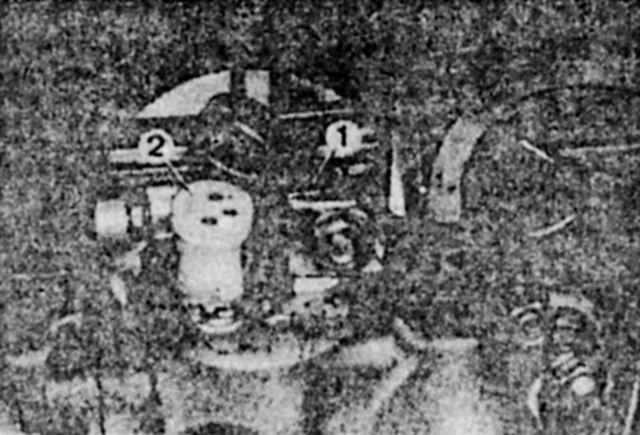

Отсоедините кронштейн 1 от коробки.

Отсоедините колодку 2.

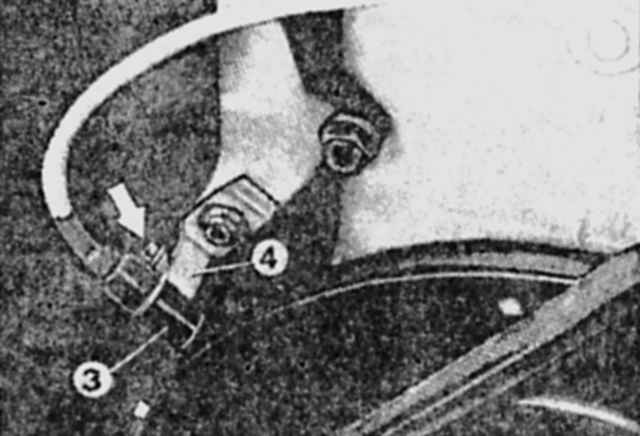

Выньте кверху датчик ВМТ 3 из кронштейна 4.

Ослабьте болты крепления кронштейна 4.

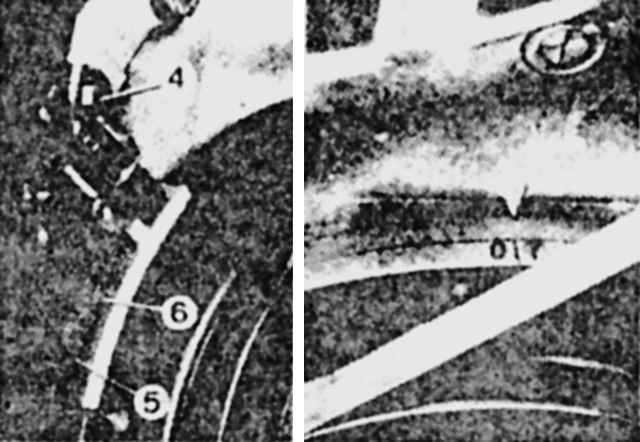

Наденьте шаблон 6 (изготовить по прилагаемому чертежу) на контактный штырек 5.

Подвести датчик ВМТ до упора в шаблон.

В этом положении затяните болты крепления кронштейна 4 (см. выше).

При установке датчика ВМТ обеспечьте совпадение метки ОТ (положение ВМТ) на маховике двигателя с приливом на крышке привода механизма газораспределения.
