6.1.4. Проверки системы впрыска

Общие проверки

Проверка инжекторов

Нарушение герметичности клапанов топливных инжекторов сопряжено с трудностями при запуске горячего двигателя. Повреждение инжекторов может являться причиной возникновения детонации, когда двигатель продолжает работать при выключенном зажигании.

ПОРЯДОК ВЫПОЛНЕНИЯ

Запустите двигатель на холостые обороты. С помощью стетоскопа удостоверьтесь в исправности функционирования каждого отдельного инжектора, - наличие щелчков указывает на исправность открывания и закрывания клапанов. При отсутствии под рукой стетоскопа проверка может быть произведена на ощупь - пальцем или при помощи отвёртки. При выявлении необычных звуков, равно как и при полном отсутствии таковых необходимо удостовериться в исправности подачи на инжекторы напряжения питания, измерить электрическое сопротивление инжекторов и целостность их уплотнительных колец. Проверьте объём впрыскивания топлива каждым инжектором. Для этого снимите инжектор (см. Раздел Снятие и установка топливных распределительных магистралей и инжекторов), подсоедините его к топливоподающей трубке и опустите в мерную ёмкость. Подайте напряжение на контакты разъёма топливного насоса, а затем на 15 секунд на контакты инжектора. Измерьте количество топлива, впрыснутого инжектором. Проведите такую проверку 2-3 раза для каждого инжектора и сравните полученные результаты с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов. При необходимости замените инжектор. Отсоедините электропроводку от инжектора и проверьте его на утечки – за 12 минут из него должно вытечь не более одной капли бензина.

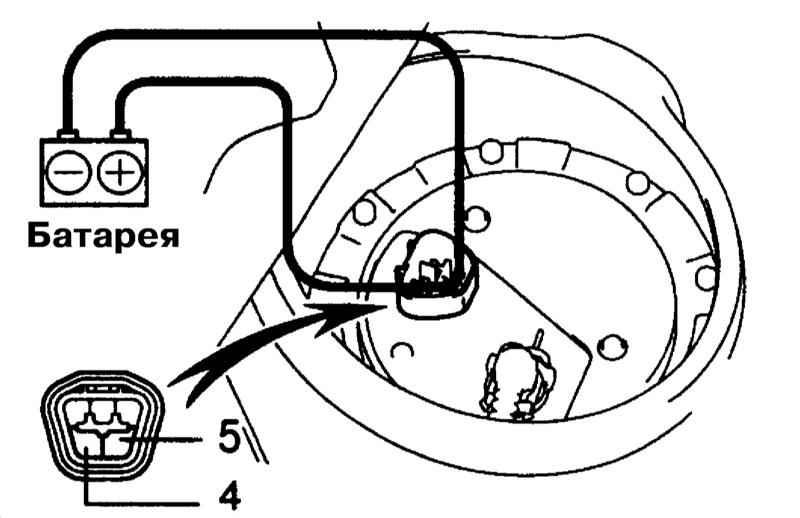

Проверка топливного насоса

Проверка датчика MAF

ПОРЯДОК ВЫПОЛНЕНИЯ

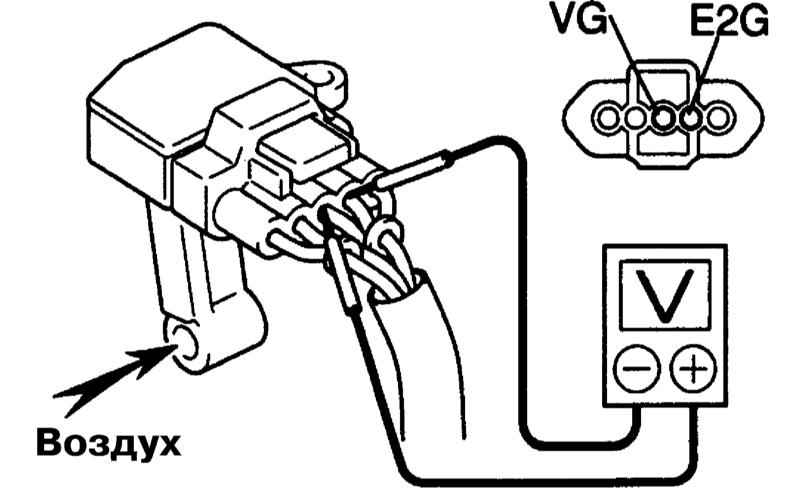

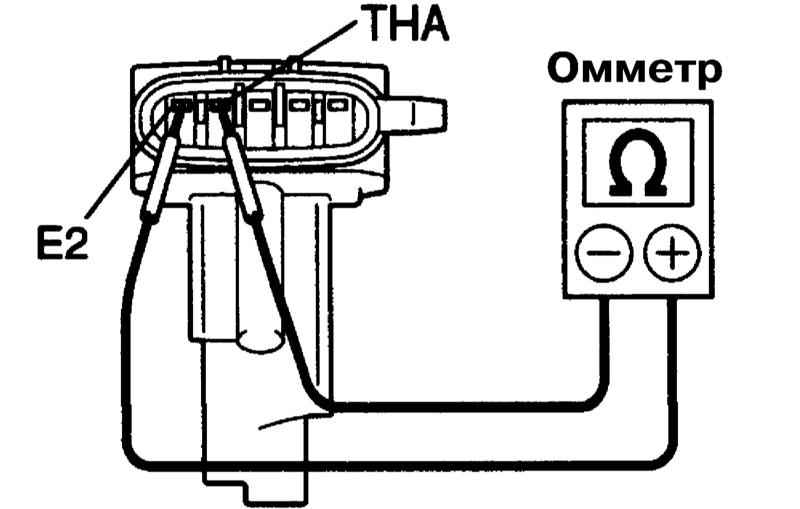

Разъедините разъём датчика MAF, измерьте сопротивление между контактами E2 и THA датчика при разных температурах и сравните полученные результаты с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов. При необходимости замените датчик MAF. Состыкуйте разъём, включите зажигание и подсоедините вольтметр к контактам VG (+) и E2G (-) разъёма. Удостоверьтесь в изменении показаний вольтметра при изменении воздушного потока через датчик. В противном случае замените датчик.

Проверка корпуса дросселя и датчика TPS

Производите описанные ниже проверки после снятия корпуса дросселя или клапана IAC.

ПОРЯДОК ВЫПОЛНЕНИЯ

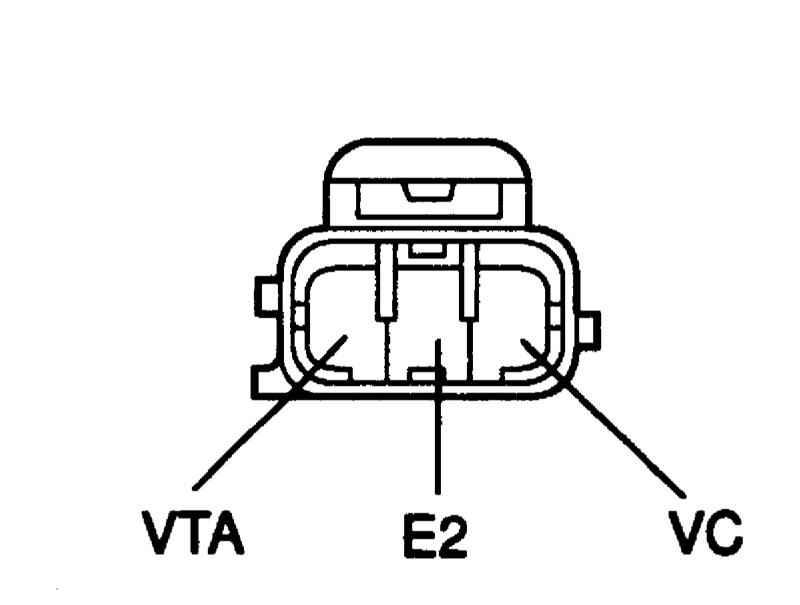

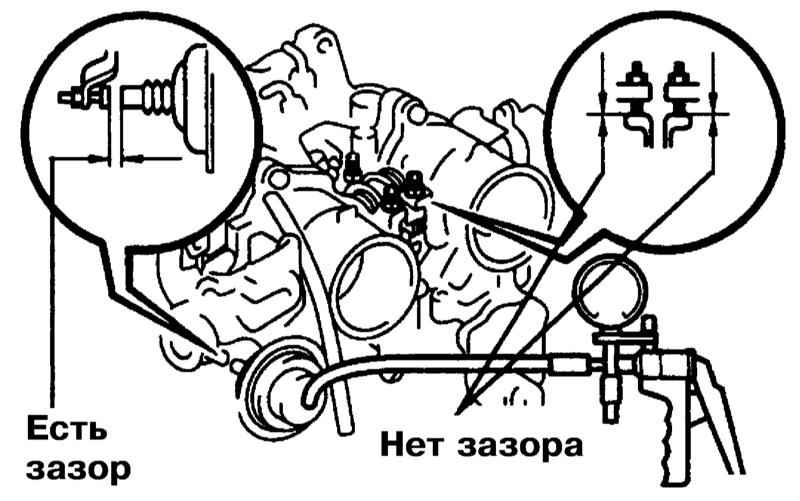

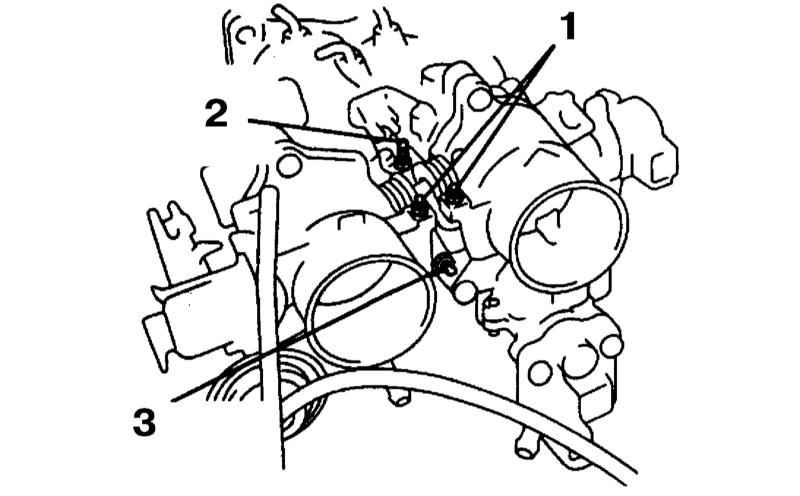

Не снимая корпус дросселя с автомобиля удостоверьтесь в плавности хода привода дросселя. Удостоверьтесь в отсутствии зазоров между каждым верхним винтом дросселя и рычагом дросселя при создании разрежения 0.53 атм в механизме открывания дроссельной заслонки. В то же время между каждым регулировочным винтом и рычагом дросселя должен быть зазор в соответствии с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов. Проверка зазоров в приводе дроссельной заслонки. 1 — Верхние винты 2 — Регулировочный винт на стороне закрывания заслонки 3 — Регулировочный винт на стороне открывания заслонки Полностью откройте дроссельную заслонку и измерьте зазор межу регулировочным винтом на стороне закрывания и рычагом дросселя. Сравните результаты измерений требованиями Спецификаций Главы Системы питания и выпуска отработавших газов и при необходимости отрегулируйте привод дроссельной заслонки (см. Раздел Снятие, установка и регулировка корпуса дросселя и датчика TPS). Разъедините разъём датчика TPS, измерьте сопротивление между контактами датчика и сравните полученные результаты с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов.

Проверка клапана IAC

Клапан IAC крепится к корпусу дросселя снизу четырьмя винтами; при снятии клапана заменяйте его прокладку.

Компоненты сборки корпуса дросселя

1 — Секция №3 корпуса дросселя 2 — Защитная пластина 3 — Уплотнительное кольцо 4 —Датчик TPS	5 — Секция №1 корпуса дросселя 6 — Прокладка 7 — Секция №2 корпуса дросселя 8 — Клапан IAC

ПОРЯДОК ВЫПОЛНЕНИЯ

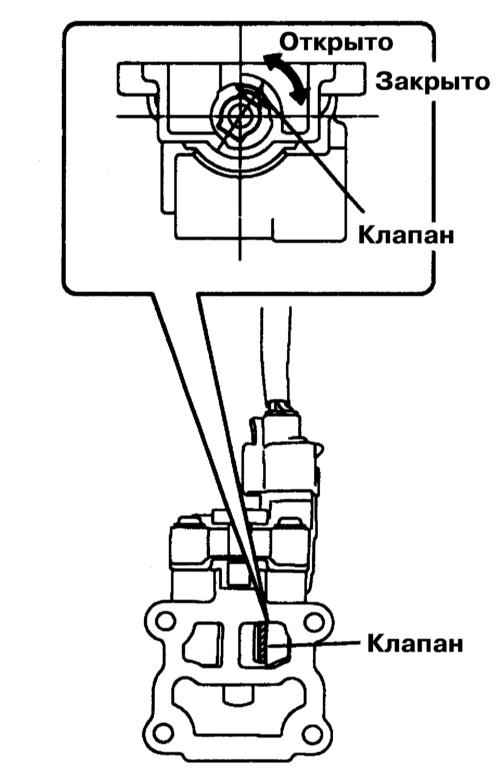

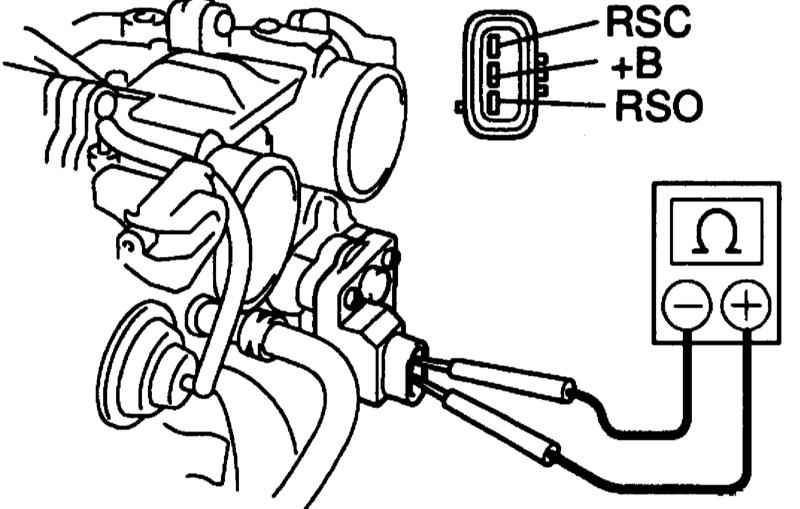

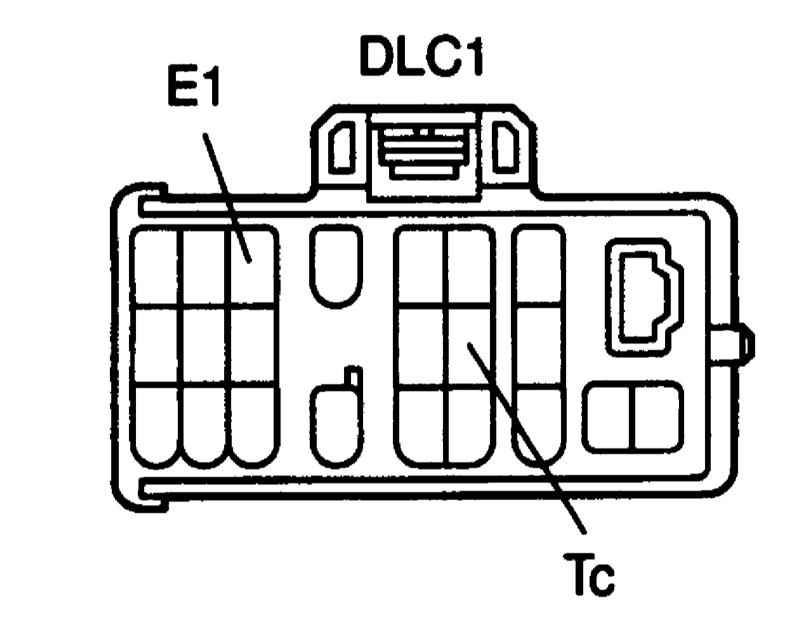

Прогрейте двигатель до рабочей температуры, проверьте обороты холостого хода (Х/Х), установите трансмиссию в нейтральное положение и выключите К/В. Перемкните контакты E1 и Tc разъёма DLC №1. Удостоверьтесь в том, что после удержания скорости вращения коленчатого вала двигателя около 1000 об/мин в течение 5 секунд снова устанавливаются обороты Х/Х. При необходимости проверьте клапан IAC, электропроводку и ECM. Снимите перемычку с разъёма DLC №1. Разъёдините разъём клапана IAC и измерьте сопротивление между его контактом +B и другими контактами. Сравните результаты измерений с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов и при необходимости замените клапан IAC. Выполните проверки и заглушите двигатель. Отсоедините шланг подмешивания воздуха от воздушной трубки и заблокируйте выход клапана IAC и вход в трубку. Запустите двигатель и удостоверьтесь, что он работает на 500 об/мин или менее, либо вообще глохнет. В противном случае проверьте на утечки соединения шлангов подмешивания воздуха, трубку и инжекторы. Удостоверьтесь, что дроссельная заслонка открыта наполовину, состыкуйте разъём электропроводки клапана IAC и включите зажигание. Удостоверьтесь в том, что клапан за 0.5 сек. перемещается в порядке от положения полностью закрытой заслонки к положению полностью открытой заслонки, а затем в положение наполовину открытой заслонки. При отрицательных результатах проверки замените клапан IAC.

Проверка клапана VVT-i

Клапаны VVT-i крепятся к головкам цилиндров болтами (см. иллюстрацию Компоненты установки выпускных коллекторов, датчиков и электропроводки) с усилием 8 Нм; при снятии клапана заменяйте его уплотнительное кольцо.

ПОРЯДОК ВЫПОЛНЕНИЯ

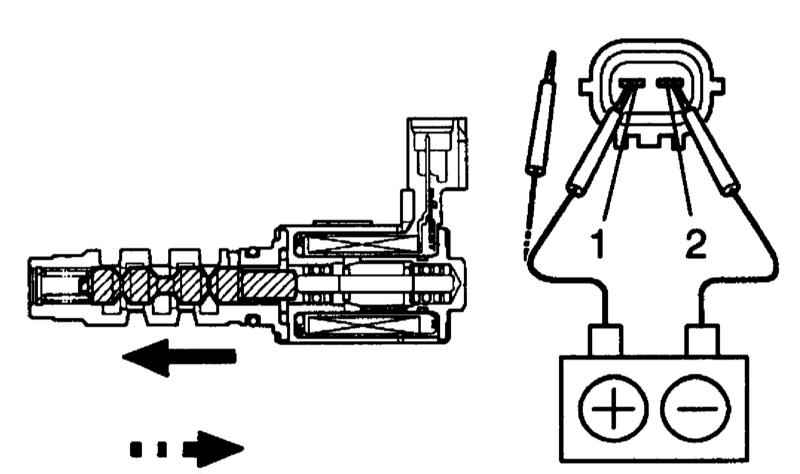

Разъедините разъём клапана и измерьте сопротивление между контактами клапана. Сравните полученный результат с требованиям Спецификаций Главы Системы питания и выпуска отработавших газов и при необходимости замените клапан. Подсоедините провод +12 В к контакту 1 клапана, а провод массы – к контакту 2. При этом клапан должен переместиться в направлении, указанном сплошной стрелкой. При снятии напряжения клапан должен переместиться в положении пунктирной стрелки.

Проверка компонентов системы ACIS

Компоненты установки VSV систем ACIS и EVAP

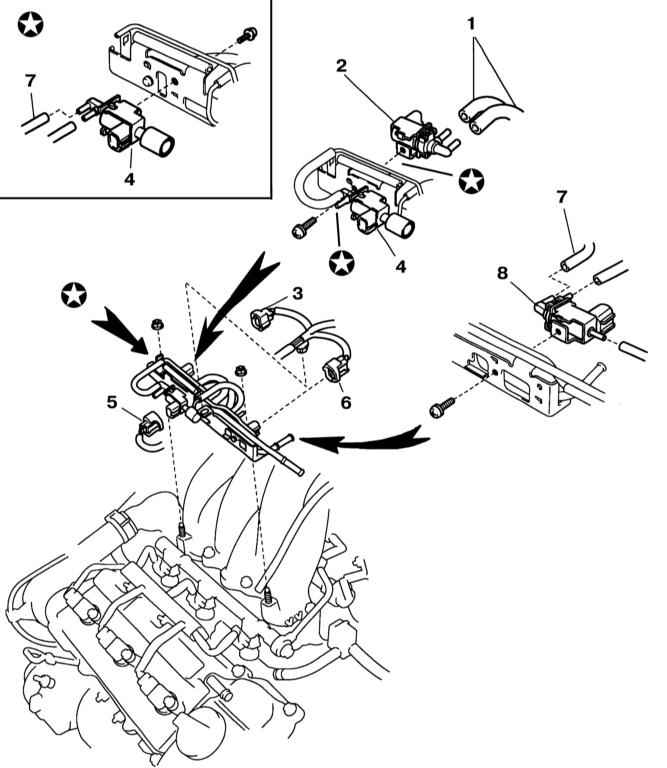

1 — Шланг EVAP 2 — VSV системы EVAP 3 — Разъём VSV системы EVAP 4 — VSV №2 системы ACIS	5 — Разъём VSV №2 системы ACIS 6 — Разъём VSV №1 системы ACIS 7 — Вакуумный шланг 8 — VSV №1 системы ACIS

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте клапан системы ACIS. Для этого при помощи разветвителя установите вакуумметр на вакуумный шланг активатора системы ACIS и запустите двигатель на холостых оборотах – стрелка манометра не должна двигаться. При резком выжимании педали газа в вакуумном шланге должно возникнуть разрежение 0.26 атм (шток активатора должен вытянуться). Клапан должен вытягиваться и при принудительном создании указанного разрежения в вакуумном шланге и не должен после этого возвращаться в исходное положение в течение не менее минуты. Проверьте вакуумный резервуар, расположенный под опорой батареи: воздух должен проходить из штуцера B в штуцер A, но не наоборот. После этой проверки заткните штуцер B пальцем и создайте в штуцере A разрежение 0.26 атм – оно не должно падать в течение не менее минуты. Снимите сборку клапанов, отсоедините от проверяемого VSV два шланга, выверните винт и снимите VSV. Проверьте VSV на разрыв в цепи, измерив сопротивление между контактами разъёма VSV (между ними должна быть проводимость). Сравните полученный результат с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов. Затем удостоверьтесь в отсутствии проводимости между каждым из контактов VSV и его корпусом. При необходимости замените VSV. Удостоверьтесь в том, что воздух проходит из штуцера E к фильтру. Затем подайте напряжение батареи на контакты VSV и удостоверьтесь, что воздух проходит от штуцера E к штуцеру F. При необходимости замените VSV

Проверка реле системы питания

ПОРЯДОК ВЫПОЛНЕНИЯ

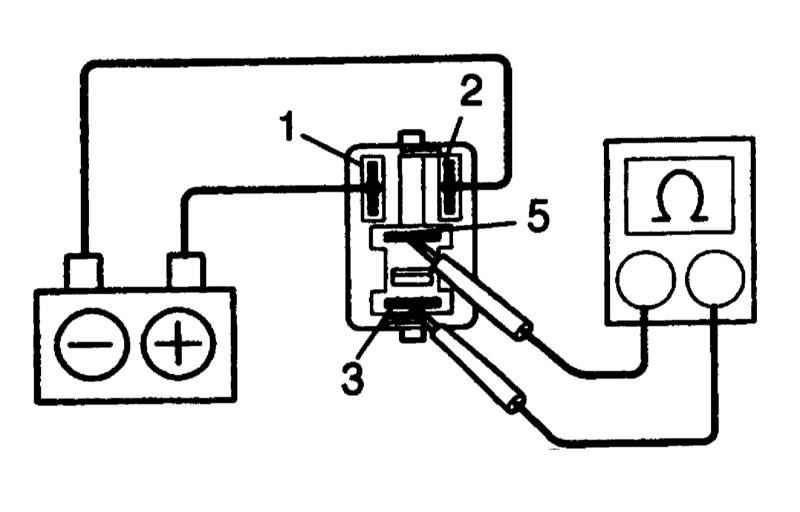

Извлеките проверяемое реле (главное реле EFI, реле подогрева датчика A/F или реле разрыва цепи) из соответствующего монтажного блока (см. Главу Бортовое электрооборудование). При помощи омметра удостоверьтесь в наличии проводимости между контактами 1 и 2 реле, а также в отсутствии проводимости между контактами 3 и 5. Приложите напряжение батареи к контактам 1 (+) и 2 (-) и удостоверьтесь в наличии проводимости между контактами 3 и 5 реле. Если проверки дали неудовлетворительные результаты, замените неисправные реле.

Проверка VSV системы EVAP

ПОРЯДОК ВЫПОЛНЕНИЯ

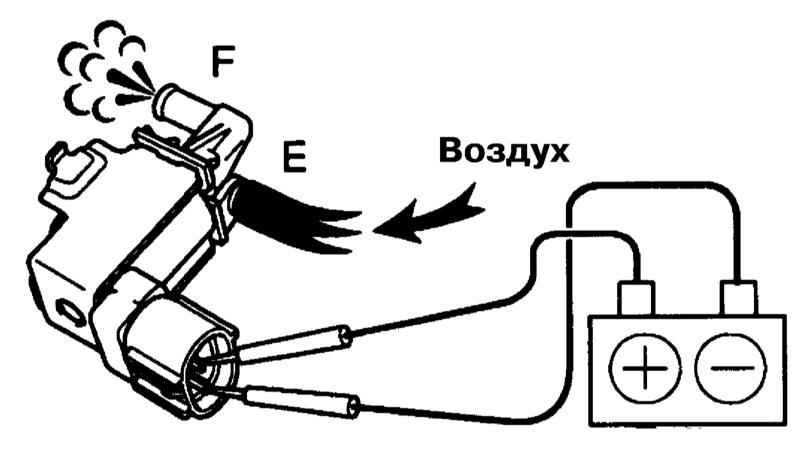

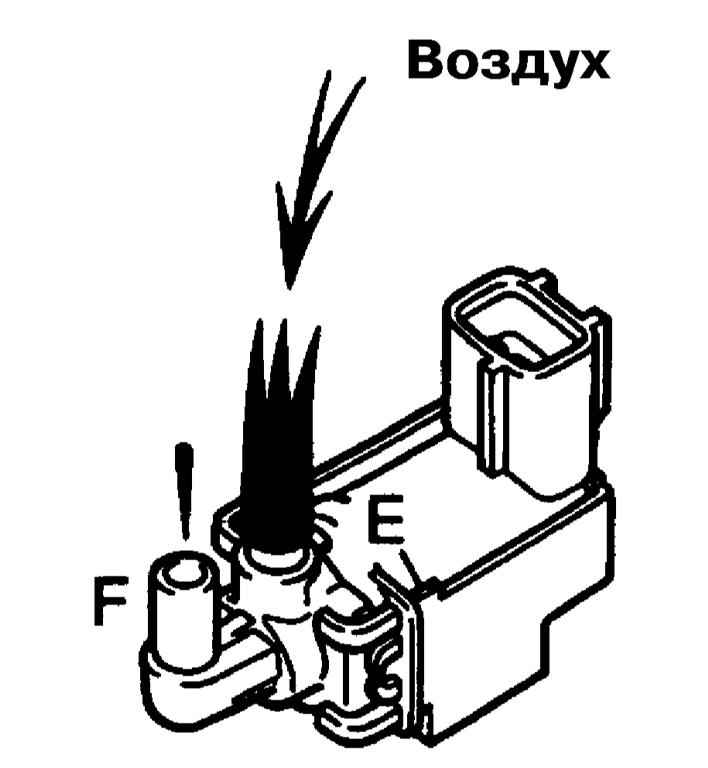

Выполните проверки. Удостоверьтесь в том, что воздух с трудом проходит из штуцера E к штуцеру F. Затем подайте напряжение батареи на контакты VSV и удостоверьтесь, что воздух проходит от штуцера E к штуцеру F. При необходимости замените VSV.

Проверка VSV клапана закрытого бака (CCV)

Компоненты установки VSV клапана CCV

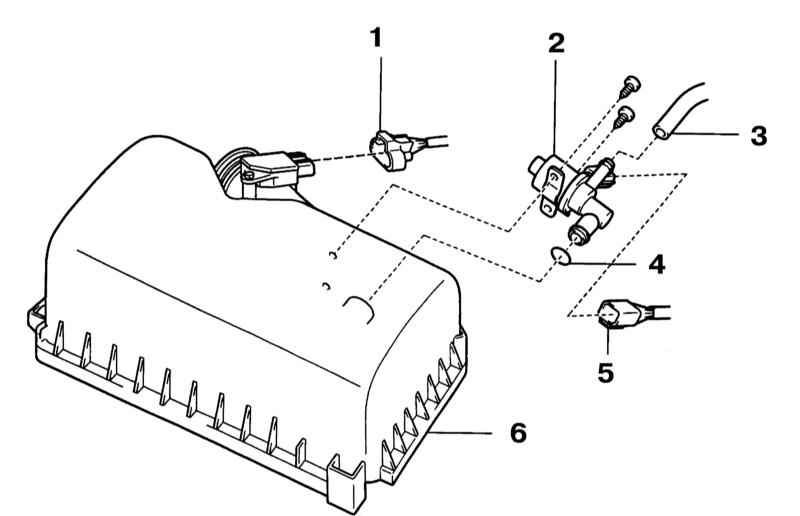

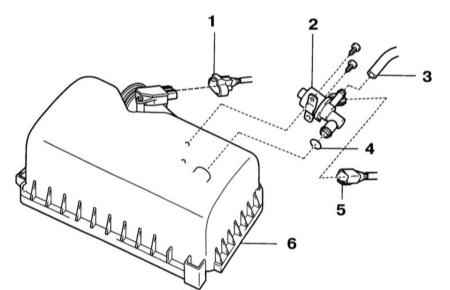

1 — Разъём датчика MAF 2 — VSV клапана CCV 3 — Вакуумный шланг	4 — Уплотнительное кольцо 5 — Разъём VSV клапана CCV 6 — Крышка воздухоочистителя

ПОРЯДОК ВЫПОЛНЕНИЯ

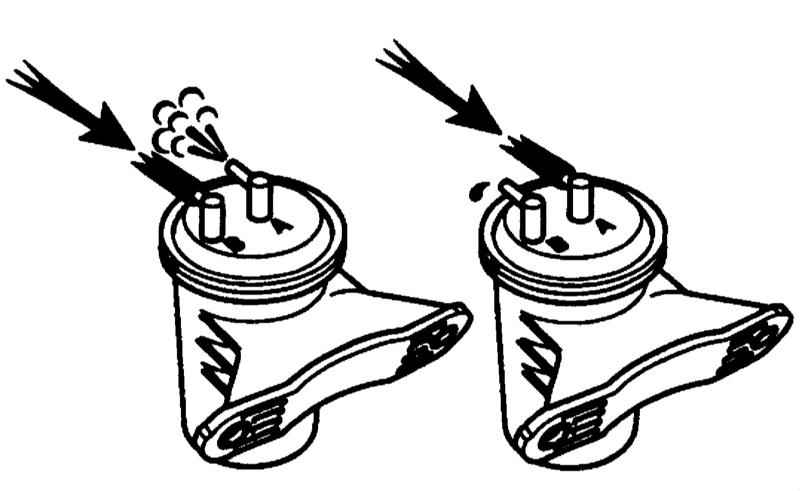

Разъедините разъёмы электропроводки датчика MAF и VSV клапана CCV, а также его вакуумный шланг. Выверните два винта и снимите VSV клапана CCV с уплотнительным кольцом. Измерьте сопротивление между контактами разъёма VSV и сравните его с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов, удостоверьтесь в отсутствии проводимости между контактами VSV и его корпусом. При необходимости замените VSV. Удостоверьтесь в том, что воздух проходит из штуцера A к штуцеру B, затем подайте напряжение батареи на контакты VSV и удостоверьтесь, что воздух не проходит от штуцера A к штуцеру B. При необходимости замените VSV.

Проверка VSV клапана продувки адсорбера

Компоненты установки VSV клапана продувки адсорбера

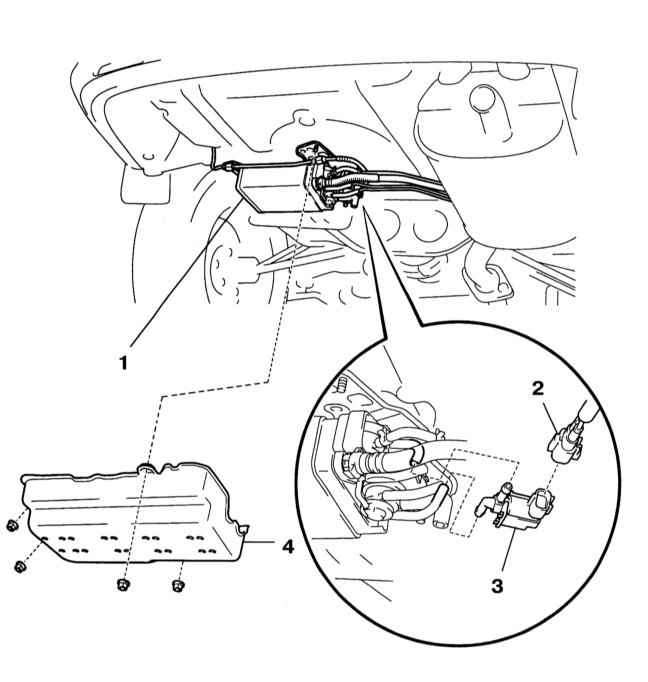

1 — Сборка угольного адсорбера 2 — Разъём VSV клапана продувки адсорбера	3 — VSV клапана продувки адсорбера 4 — Защита угольного адсорбера

ПОРЯДОК ВЫПОЛНЕНИЯ

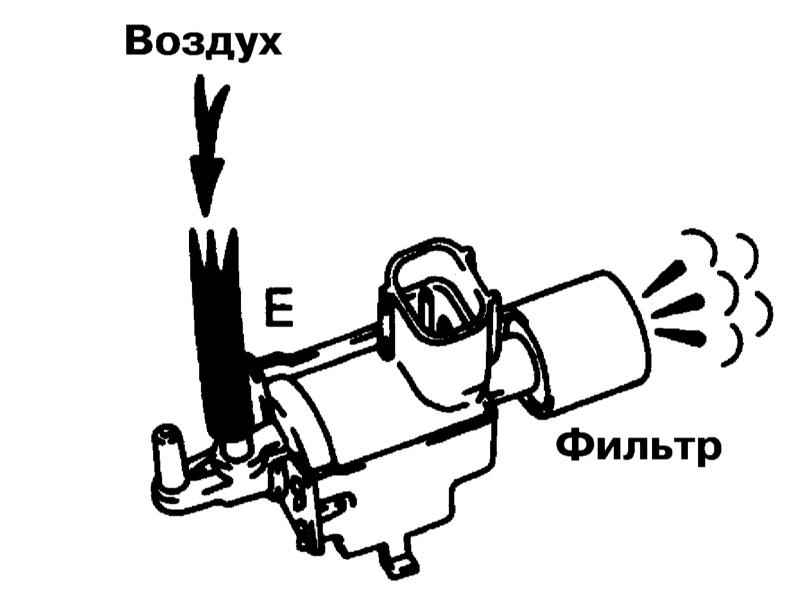

Разъедините разъём и два шланга и снимите VSV с угольного адсорбера. Проведите проверку. Удостоверьтесь в том, что воздух не проходит из штуцера E к штуцеру F, затем подайте напряжение батареи на контакты VSV и удостоверьтесь, что воздух проходит от штуцера Е к штуцеру А. При необходимости замените VSV.

Проверка датчика ECT

ПОРЯДОК ВЫПОЛНЕНИЯ

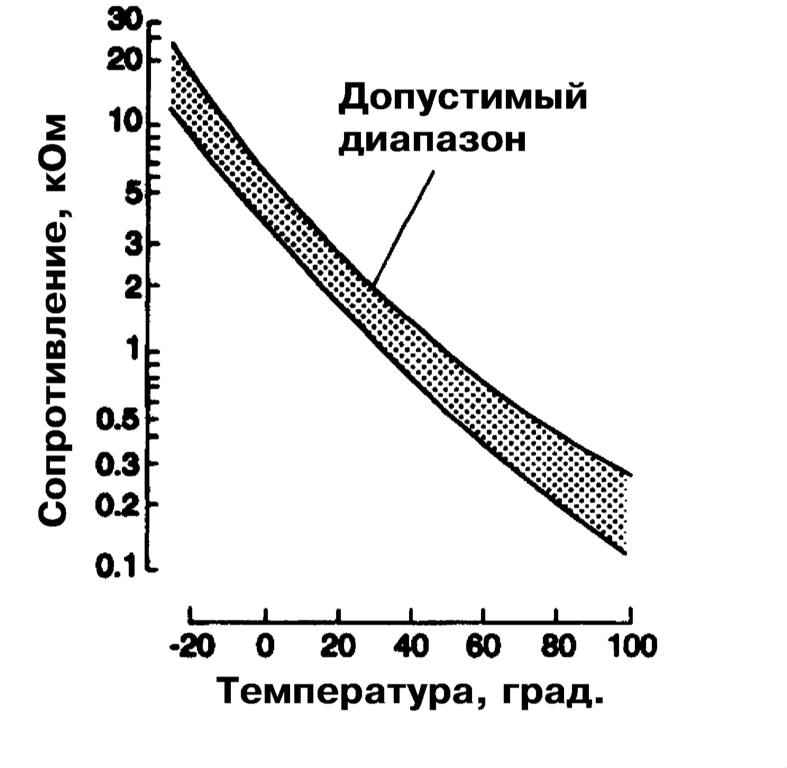

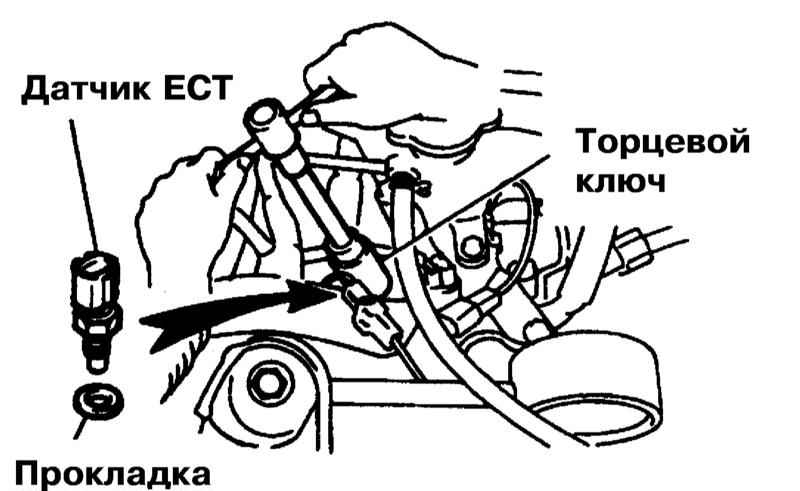

Опорожните систему охлаждения (см. Раздел Замена охлаждающей жидкости (ОЖ)), разъедините разъём датчика ECT системы управления двигателем и выверните датчик глубоким торцевым ключом. Измерьте сопротивление между контактами датчика и сравните результаты с эталонной диаграммой. При необходимости замените датчик вместе с его прокладкой.

Проверка датчика давления топливных испарений

Местоположение датчика топливных испарений

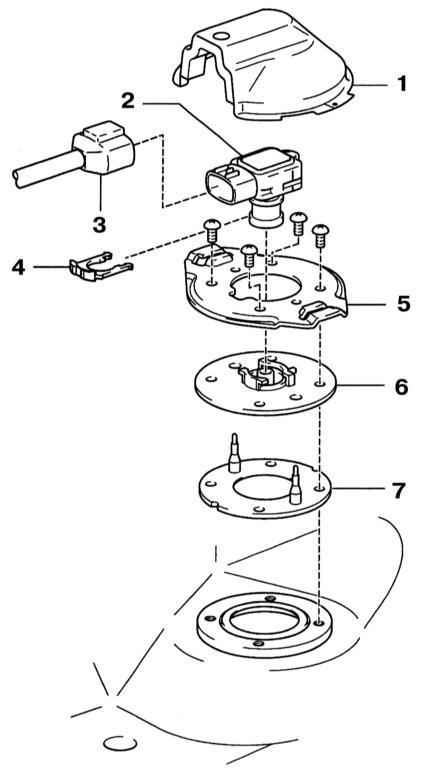

1 — Секция №3 защиты топливного бака 2 — Датчик топливных испарений 3 — Разъём датчика топливных испарений 4 — Фиксатор	5 — Установочная пластина вентиляционной трубки 6 — Опорная пластина трубки EVAP 7 — Прокладка

ПОРЯДОК ВЫПОЛНЕНИЯ

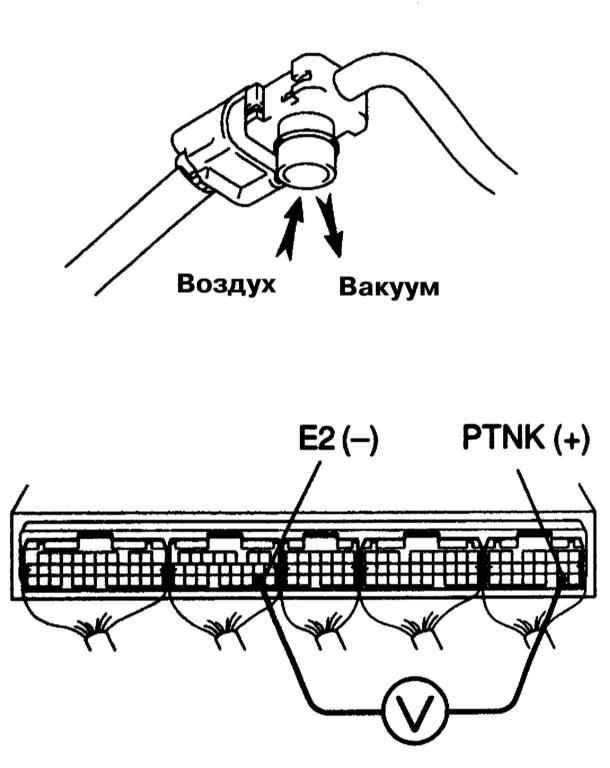

Снимите сборку топливного бака, секцию №3 его защиты и снимите датчик топливных испарений. Включите зажигание и измерьте напряжение между крайними контактами (VC и E2) разъёма на электропроводке датчика топливных испарений – оно должно составлять 4.5÷5.5 В. Состыкуйте разъём электропроводки датчика топливных испарений, подключите вольтметр к контактам E2 (-) и PTNK (+) и включите зажигание. Сравните показания вольтметра при различных значениях давления в датчике с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов. Если перечисленные выше проверки дали неудовлетворительные результаты, замените датчик.

Проверка датчиков детонации

Проверка датчиков A/F и лямбда-зонда 2 ряда цилиндров 1

ПОРЯДОК ВЫПОЛНЕНИЯ

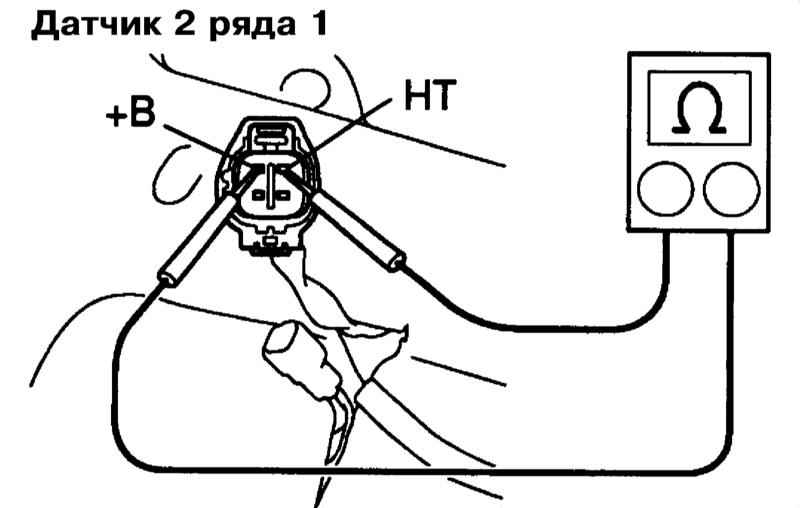

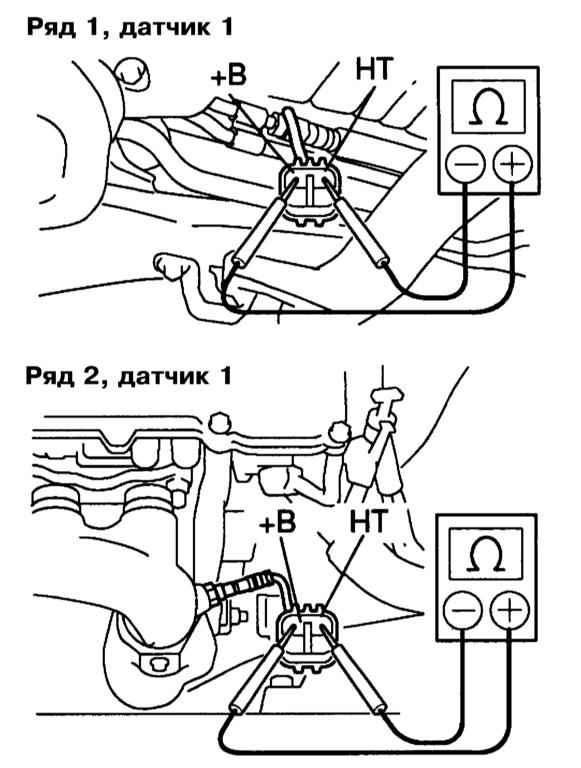

Проверьте сопротивление подогрева датчиков качества воздушно-топливной смеси. Для этого подключите омметр к контактам +B и HT и сравните его показания с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов. При необходимости замените датчик(и). Снимите водительское сиденье и обшивку пола (см. Кузов), после чего разъедините разъём электропроводки лямбда-зонда 2 ряда цилиндров 1 и измерьте сопротивление между контактами +B и HT. Сравните результат измерения с требованиями Спецификаций Главы Системы питания и выпуска отработавших газов и при необходимости замените лямбда-зонд.
