6.1.5. Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива

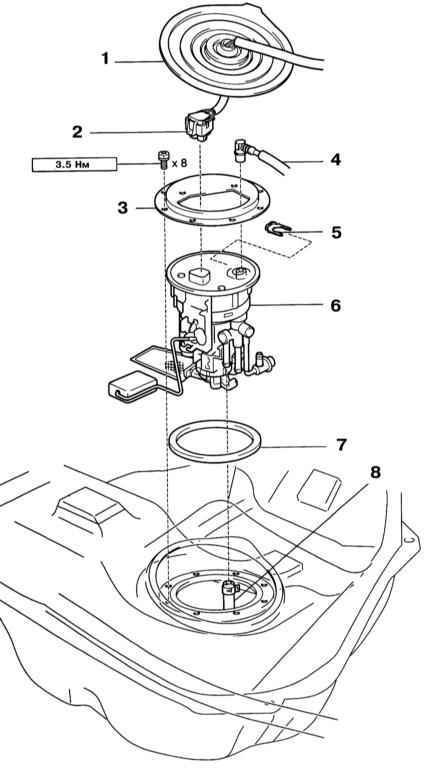

Компоненты установки топливного насоса

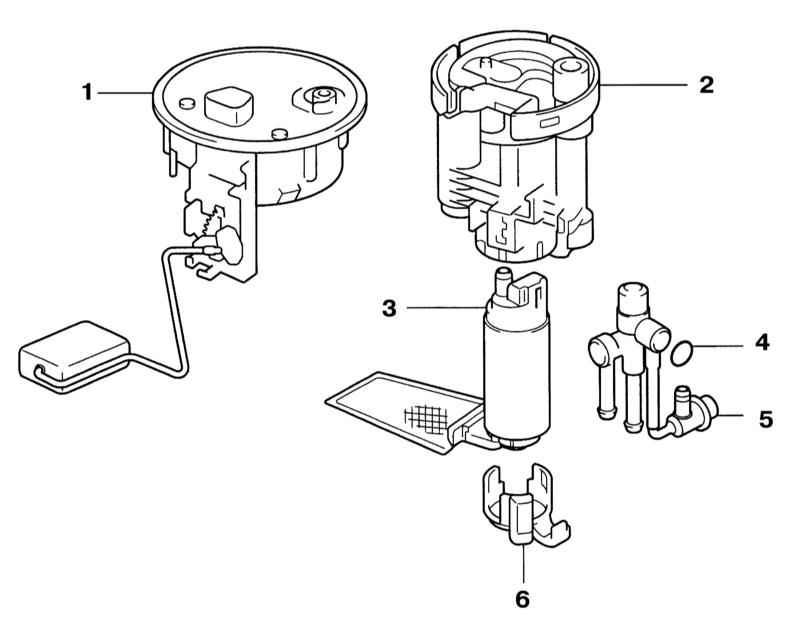

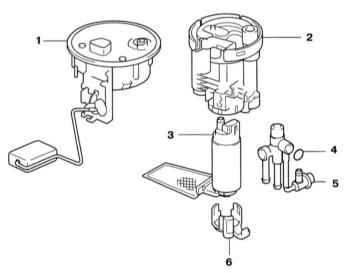

Сборка топливного насоса
|
|
|
|
|
|
- Снимите левую секцию заднего сиденья и его боковую отделку (см. Главу Кузов).
- Отогните коврик пола и снимите крышку сервисного отверстия.
- Разъедините разъём электропроводки топливного насоса и датчика запаса топлива.
- Отсоедините от приёмной пластины главную трубку топливного бака и закупорьте соединение.
- Выверните 8 болтов и извлеките сборку топливного насоса с датчиком запаса топлива из топливного бака вместе с прокладкой, предварительно отсоединив дополнительный приёмный топливный шланг от возвратной трубки.
- Снимите опору №2 топливоприёмника
|
-

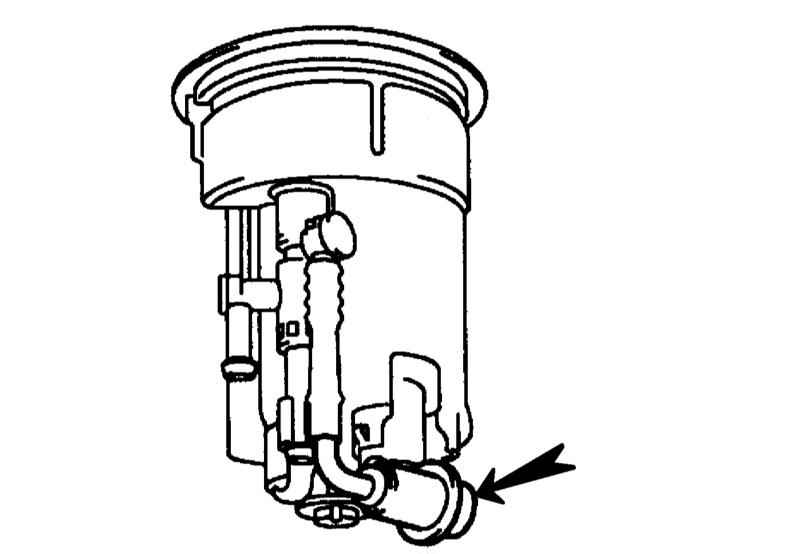

Снимите сборку регулятора давления топлива и возвратной трубки и отсоедините от неё регулятор.
|
|
-

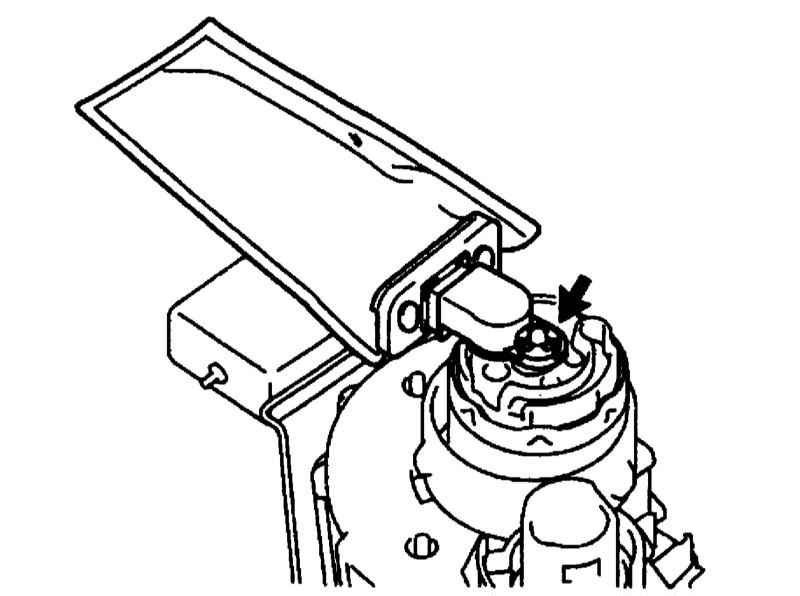

Отожмите фиксатор и снимите фильтр топливоприёмника.
|
|
-

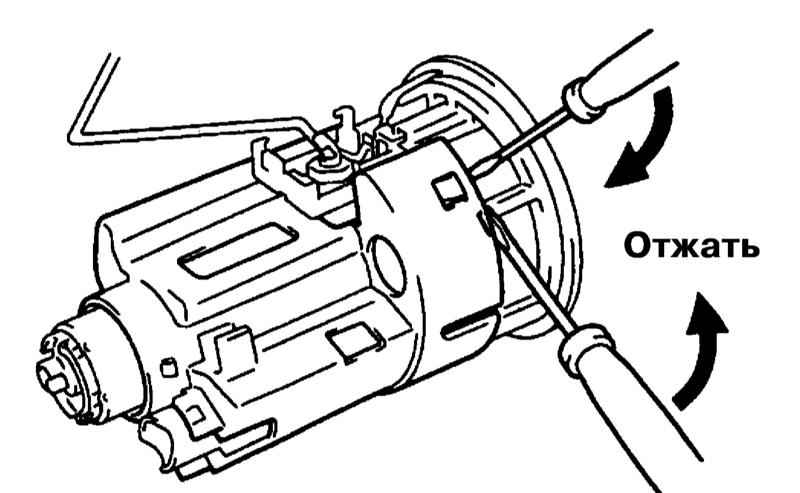

При помощи двух отвёрток последовательно освободите опору №1 топливоприёмника из четырёх фиксаторов и снимите прокладку №2 топливного фильтра.
|
- Снимите сборку топливного фильтра и топливного насоса. Для этого разъедините разъём электропроводки от топливного насоса, вытяните указанную сборку и снимите прокладку №1 топливного фильтра и уплотнительное кольцо отверстия в топливоприёмной пластине.
- Вытяните топливный насос из топливного фильтра.
- Установка производится в порядке, обратном порядку демонтажа компонентов. Используйте новые уплотнительные кольца, затягивайте крепёж с требуемыми усилиями.
|
|
|
