13. Бортовое электрооборудованиеСпецификации
Размещение и типы применяемых ламп (12 В)

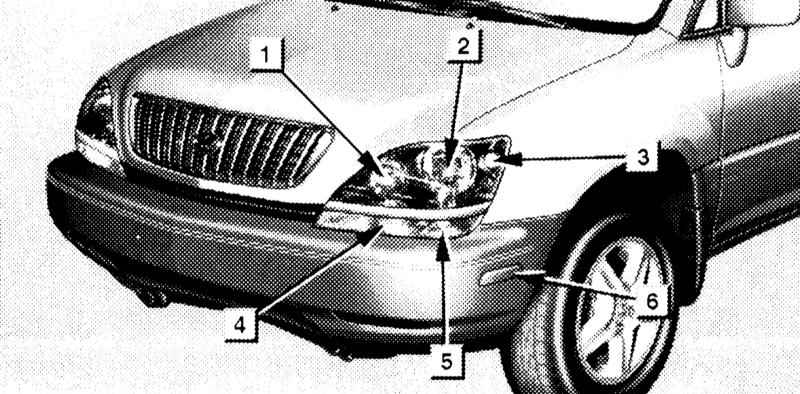

Лампы приборов наружного освещения в передней части автомобиля

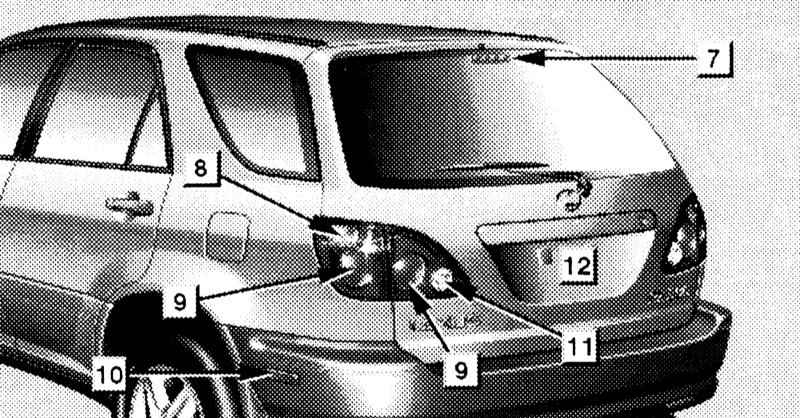

Лампы приборов наружного освещения в задней части автомобиля
|
№
|
Назначение
|
Тип
|
Мощность, Вт
|
|
1
|
Дальний свет фар
|
Галогенная 9005
|
60
|
|
2
|
Ближний и дальний свет фар
|
Галогенная 9006
|
51
|
|
3
|
Стояночный свет
|
Стеклянный цоколь 168
|
5
|
|
4
|
Передние указатели поворотов
|
Стеклянный цоколь
|
21
|
|
5
|
Противотуманная фара
|
Галогенная 9006
|
51
|
|
6
|
Передние боковые габаритные огни
|
Стеклянный цоколь
|
5
|
|
7
|
Стоп-сигнал верхнего уровня
|
Стеклянный цоколь
|
18
|
|
8
|
Задние указатели поворотов
|
Стеклянный цоколь
|
21
|
|
9
|
Задние габаритные огни/стоп-сигналы
|
Стеклянный цоколь
|
21/5
|
|
10
|
Задние боковые габаритные огни
|
Стеклянный цоколь
|
5
|
|
11
|
Фонари заднего хода
|
Стеклянный цоколь
|
21
|
|
12
|
Освещение номерного знака
|
Стеклянный цоколь
|
5
|
|

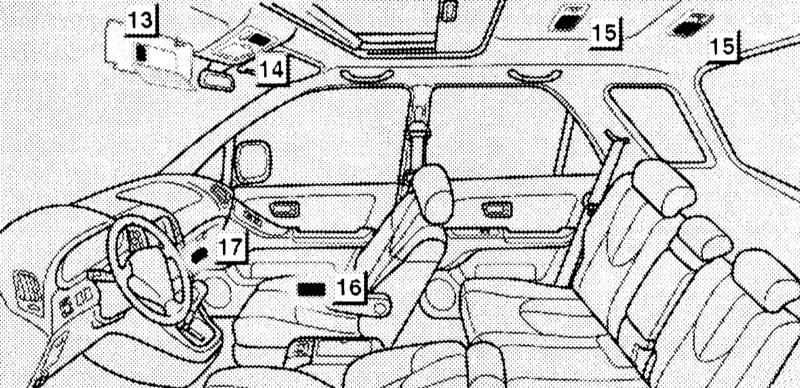

13
|
Лампа для чтения
|
Несимметричный цоколь
|
10
|
|
14
|
Подсветка космети-ческого зеркала
|
Софит
|
1.5
|
|
15
|
Салонные светильники
|
Софит
|
8
|
|
16
|
Освещение порогов
|
Стеклянный цоколь
|
5
|
|
17
|
Освещение вещевого ящика
|
Стеклянный цоколь
|
1.2
|

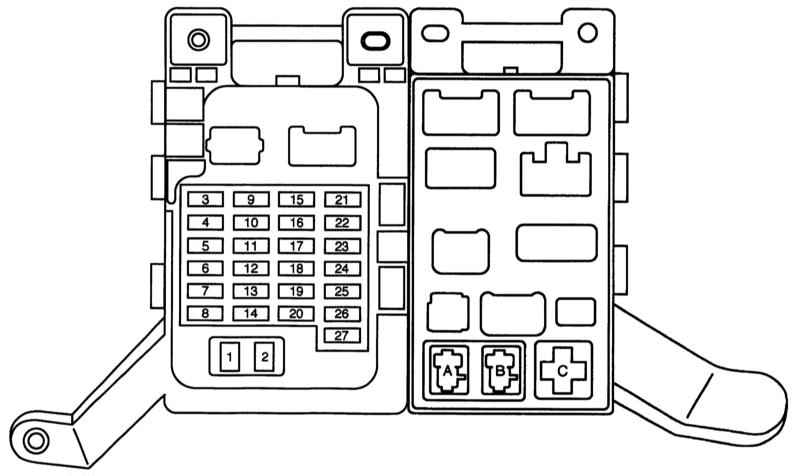

Размещение реле и предохранителей
Предохранители в главном монтажном блоке
|
№
|
Обозначение
|
Сила тока, А
|
Защищаемые цепи
|
|
1
|
AM 1
|
40
|
Система зажигания
|
|
2
|
POWER
|
30
|
Э/привод сидений
|
|
3
|
IGN
|
7.5
|
SRS, впрыск топлива
|
|
4
|
RADIO №2
|
7.5
|
Аудиосистема, бортовой компьютер
|
|
5
|
CIG
|
15
|
Прикуриватель, наружные зеркала, замки дверей
|
|
6
|
D RR DOOR
|
20
|
Замок и стеклоподъёмник задней двери
|
|
7
|
PWR OUTLET
|
15
|
Гнёзда отбора мощности
|
|
8
|
FR FOG
|
15
|
Противотуманные фары
|
|
9
|
SRS - ACC
|
15
|
SRS
|
|
10
|
ECU - IG
|
15
|
Телефон, внутреннее зеркало заднего вида, ABS, VSC, многофункциональный дисплей
|
|
11
|
WIPER
|
25
|
Очистители ветрового стекла
|
|
12
|
P RR DOOR
|
20
|
Замок и стеклоподъёмник задней двери
|
|
13
|
P FR DOOR
|
20
|
Замок и стеклоподъёмник передней двери
|
|
14
|
S / ROOF
|
20
|
Люк крыши
|
|
15
|
HEATER
|
15
|
Системы вентиляции, отопления и К/В
|
|
16
|
GAUGE
|
7.5
|
Бортовой компьютер, индикаторы напоминания об обслуживании автомобиля
|
|
17
|
RR WIP
|
15
|
Очиститель стекла двери задка
|
|
18
|
STOP
|
20
|
Стоп-сигналы, ABS, VSC
|
|
19
|
OBD
|
7.5
|
Система бортовой самодиагностики
|
|
20
|
SEAT HTR
|
15
|
Обогрев сидений
|
|
21
|
STARTER
|
|
Система запуска
|
|
22
|
WASHER
|
|
Омыватели стёкол
|
|
23
|
RR FOG
|
7.5
|
Нет цепи
|
|
24
|
FR DEF
|
20
|
Обогрев наружных зеркал и стекла двери задка
|
|
25
|
SRS - B
|
7.5
|
SRS
|
|
26
|
TAIL
|
10
|
Габаритные и стояночные огни, подсветка номерного знака
|
|
27
|
PANEL
|
7.5
|
Подсветка панели приборов
|
Реле в главном монтажном блоке
| Обозначение
|
Цепь
|
A
|
Реле габаритных огней
|
B
|
Реле противотуманных фар
|
C
|
Реле подачи питания («ACC»)
|

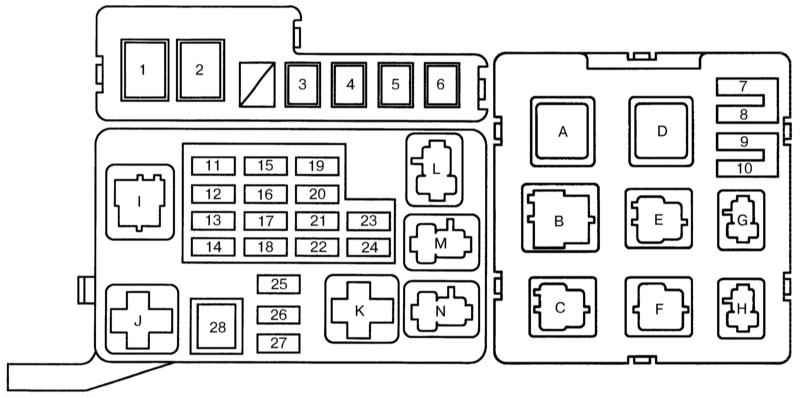

Предохранители в блоке двигательного отсека
|
№
|
Обозначение
|
Сила тока, А
|
Защищаемые цепи
|
|
1
|
ABS
|
60
|
ABS
|
|
2
|
ALT
|
140
|
Система заряда
|
|
3
|
RDI FAN
|
40
|
Вентилятор системы охлаждения
|
|
4
|
CDS FAN
|
40
|
Вентилятор системы охлаждения
|
|
5
|
RR DEF
|
30
|
Обогрев стекла двери задка и наружных зеркал
|
|
6
|
HEATER
|
50
|
Вентилятор отопителя
|
|
7
|
H - LP R UPR
|
15
|
Правая фара, дальний свет
|
|
8
|
H - LP L UPR
|
15
|
Левая фара, дальний свет
|
|
9
|
A / F HTR
|
25
|
Датчик качества рабочей смеси
|
|
10, 11
|
Отсутствует
|
-
|
-
|
|
12
|
H - LP R LWR
|
15
|
Правая фара, ближний свет
|
|
13
|
H - LP L LWR
|
15
|
Левая фара, ближний свет
|
|
14
|
HAZARD
|
15
|
Аварийная сигнализация, указатели поворотов
|
|
15
|
AM 2
|
20
|
Система запуска
|
|
16
|
TEL
|
15
|
Телефон
|
|
17
|
FL DOOR
|
20
|
|
|
18
|
Перемычка
|
-
|
-
|
|
19
|
ALT - S
|
7.5
|
Система зарядки
|
|
20
|
HORN
|
10
|
Противоугонная система, клаксон
|
|
21
|
EFI
|
20
|
Впрыск топлива
|
|
22
|
DOME
|
10
|
Внутреннее освещение, указатели и измерители, многофункциональный дисплей
|
|
23
|
ECU - B
|
7.5
|
Бортовой компьютер
|
|
24
|
RAD №1
|
20
|
Аудиосистема
|
|
25-27
|
Отсутствует
|
-
|
-
|
|
28
|
MAIN
|
50
|
Система запуска
|
Реле в блоке двигательного отсека
| Обозначение
|
Цепь
|
A
|
Отсутствует
|
B
|
Реле ABS SOL
|
C
|
Реле вентилятора №3
|
D
|
Реле вентилятора №1
|
E
|
Реле э/мотора ABS
|
F
|
Реле вентилятора №2
|
G
|
Реле датчика A/F
|
H
|
Отсутствует
|
I
|
Реле фар
|
J
|
Реле стартёра
|
K
|
Реле обогрева стекла двери задка и наружных зеркал
|
L
|
Реле магнитной муфты К/В
|
M
|
Реле клаксона и противоугонной системы
|
N
|
Реле впрыска топлива
|

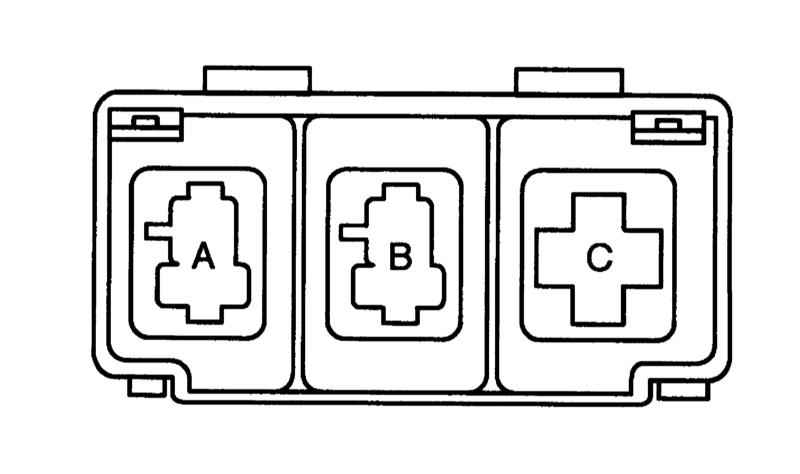

Расположение реле в блоке №1
| Обозначение
|
Цепь
|
A
|
Реле разрыва цепи
|
B
|
Главное реле двигателя
|
C
|
Реле обогрева наружных зеркал
|

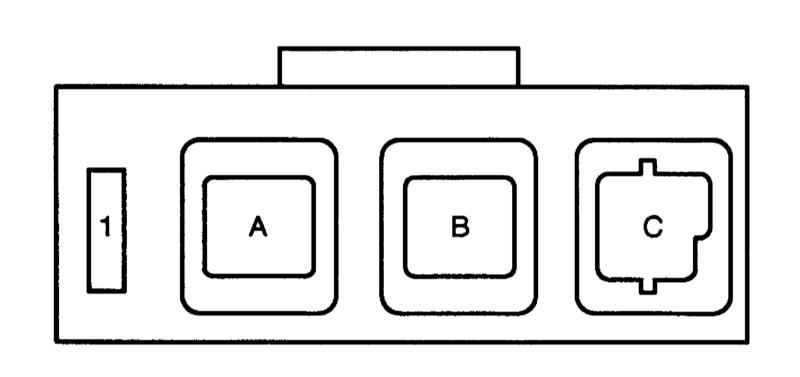

Предохранитель и реле в блоке реле №3 В двигательном отсеке
| Обозначение
|
Описание
|
1
|
Предохранитель DRL, 7.5 А
|
A
|
Реле № 2 DRL
|
B
|
Реле № 4 DRL
|
C
|
Реле № 3 DRL
|
Усилия затягивания резьбовых соединений, Нм
| Болты крепления накладки рулевого колеса
|
7.1 ÷ 8.8
|
| Крепёж сборки передней подушки безопасности переднего пассажира
|
см.
Спецификации к Главе Кузов
|
| Крепёж сборки боковой подушки безопасности
|
5.5
|
| Болты крепления центральной сборки датчиков SRS
|
21
|
| Болты крепления передних датчиков SRS
|
20
|
| Болты крепления натяжителей ремней безопасности
|
|
|
7.4
|
|
|
41
|
| Болты крепления боковых датчиков SRS
|
21
|
| Гайки крепления сборки антенны
|
2.5
|
|
