6.1.10. Снятие и установка компонентов системы ACIS

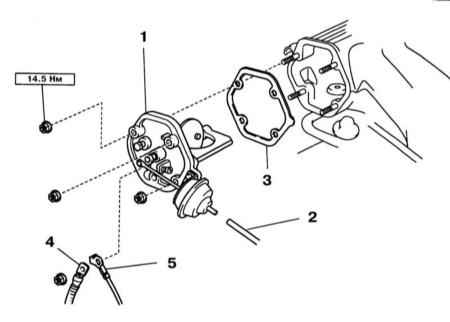

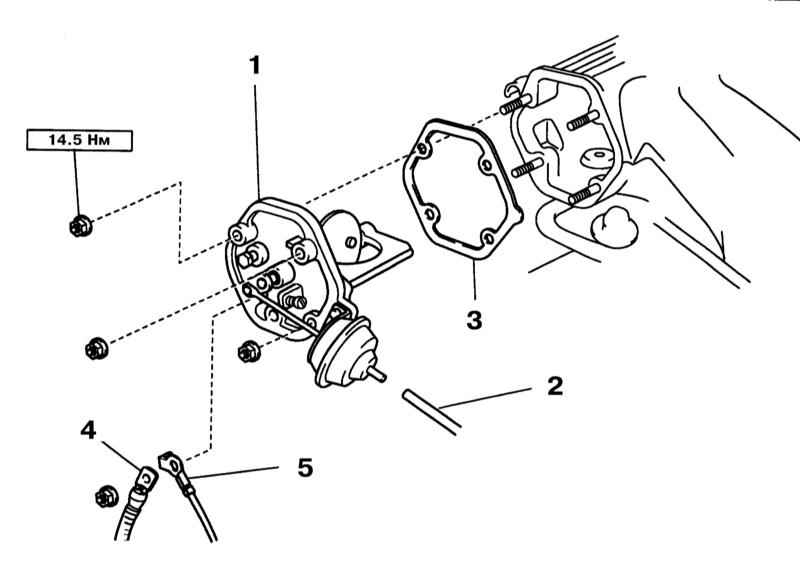

Компоненты системы ACIS


1 — Клапан ACIS 2 — Вакуумный шланг активатора ACIS 3 — Прокладка	4 — Кабель массы 5 — Шина заземления

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините вакуумный шланг от активатора и разъёдините разъём DLC №1.
Отдайте 4 гайки и снимите разъём DLC №1 с его кронштейна. Отсоедините кабель массы и шину заземления от клапана ACIS.
Подденьте клапан ACIS отвёрткой и снимите его с воздухораспределителя вместе с прокладкой.

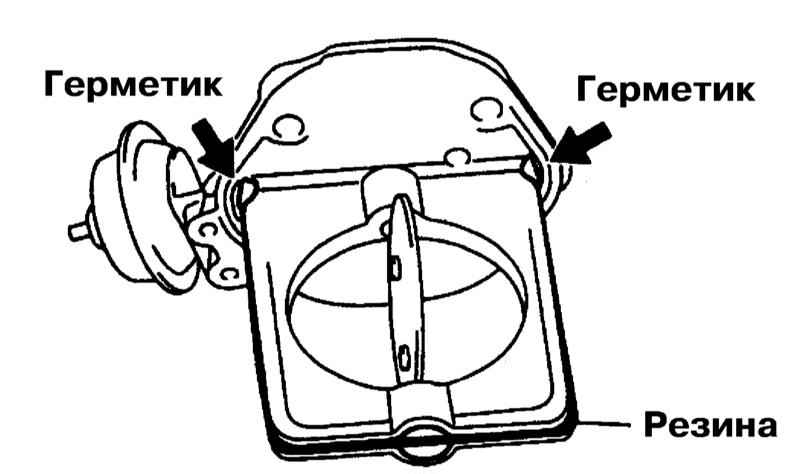

При установке смажьте резиновые части двигательным маслом и нанесите прокладочный материал (№ 08826-0008 по каталогу Toyota/Lexus) на указанные участки клапана. Используйте новую прокладку. Затяните гайки с усилием 14.5 Нм.
