6.1.6. Снятие и установка топливных распределительных магистралей и инжекторов
|
Не роняйте инжекторы и не подвергайте их нагрузкам и деформациям, т.к. при этом можно повредить инжекторы.
|

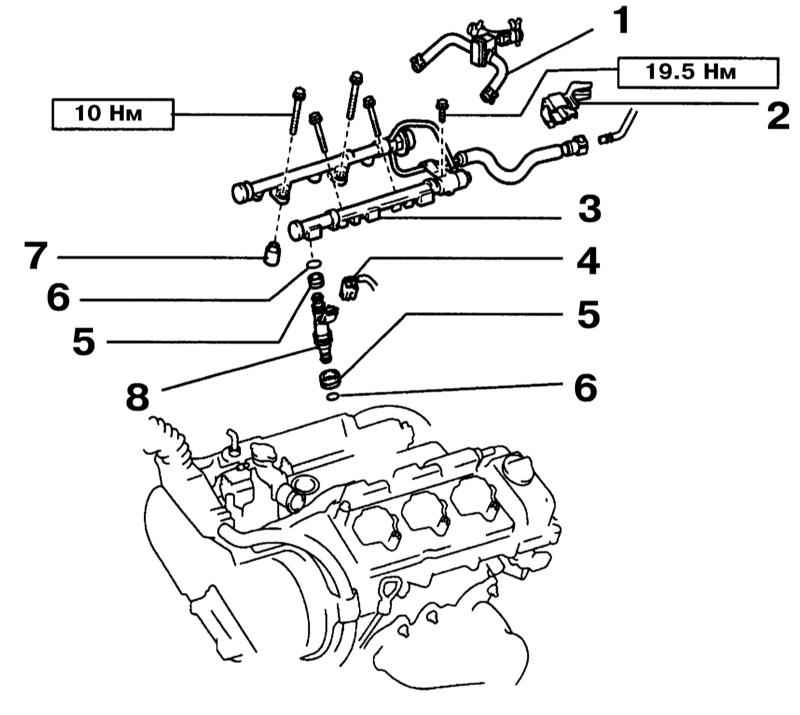

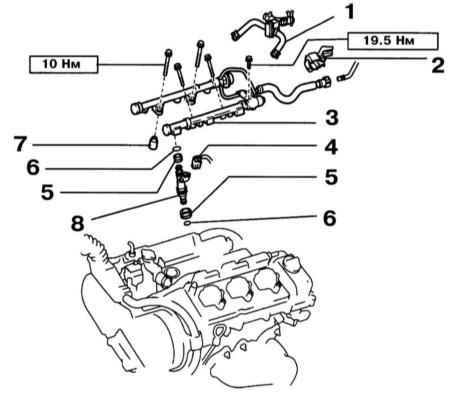

Сборка топливных распределительных магистралей и инжекторов
|
|
|
|
|
|
- Снимите рукав воздухоочистителя.
- Снимите сборку воздухораспределителя (см. Раздел Замена, разборка и сборка блока К/В).
- Разъедините разъёмы электропроводки инжекторов.
- Отсоедините трубку подмешивания воздуха от скобы №1 топливной трубки, после чего отсоедините шланги подмешивания воздуха от впускного трубопровода.
- Отсоедините топливоподающую трубку от топливного фильтра.
- Выверните 5 болтов и снимите топливные распределительные магистрали вместе с инжекторами и топливной трубкой.
- Извлеките из топливной распределительной магистрали 4 проставки.
- Вытяните инжекторы из топливных распределительных магистралей.
- Снимите по два уплотнительных кольца и две прокладки с каждого инжектора.
- Проверьте инжекторы (см.
Раздел Проверки системы впрыска).
- Установка производится в порядке, обратном порядку демонтажа компонентов. Используйте новые уплотнительные кольца и прокладки, затягивайте крепёж с требуемыми усилиями.
- После установки удостоверьтесь в отсутствии утечек топлива.
|
|
|
