4.9. Блок цилиндров

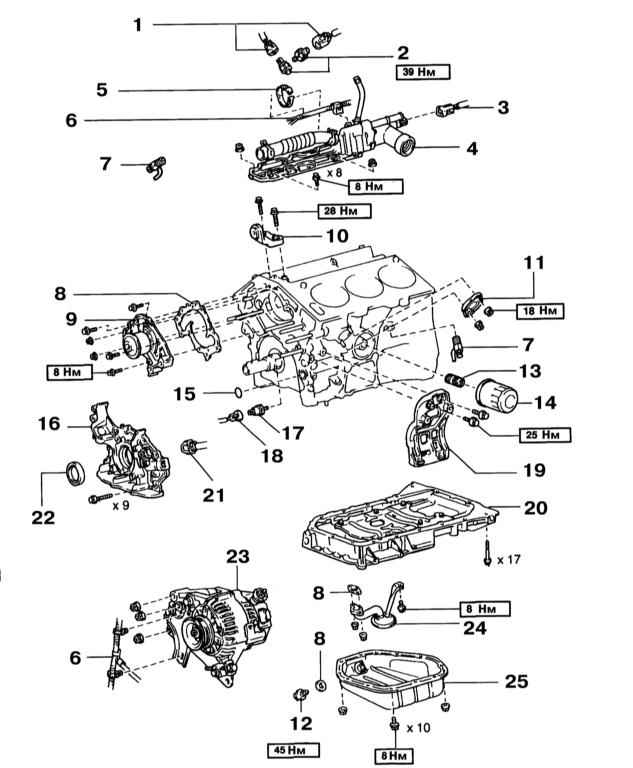

1 — Разъём датчика детонации
2 — Датчик детонации
3 — Разъём Д/В ECT №2
4 — Приёмный патрубок ОЖ
5 — Стяжка жгута электропроводки
6 — Электропроводка двигателя
7 — Сливная пробка ОЖ
8 — Прокладка
9 — Водяной насос
10 — Кронштейн ролика №2 ремня привода ГРМ
11 — Уплотнительная прокладка системы охлаждения
12 — Сливная пробка двигательного масла
13 — Муфта масляного фильтра

14 — Масляный фильтр
15 — Уплотнительное кольцо
16 — Масляный насос
17 — Д/В давления двигательного масла
18 — Разъём датчика 17
19 — Кронштейн компрессора К/В
20 — Верхняя секция поддона картера
21 — Разъём датчика CKP
22 — Передний сальник коленчатого вала
23 — Генератор
24 — Маслозаборник
25 — Нижняя секция поддона картера

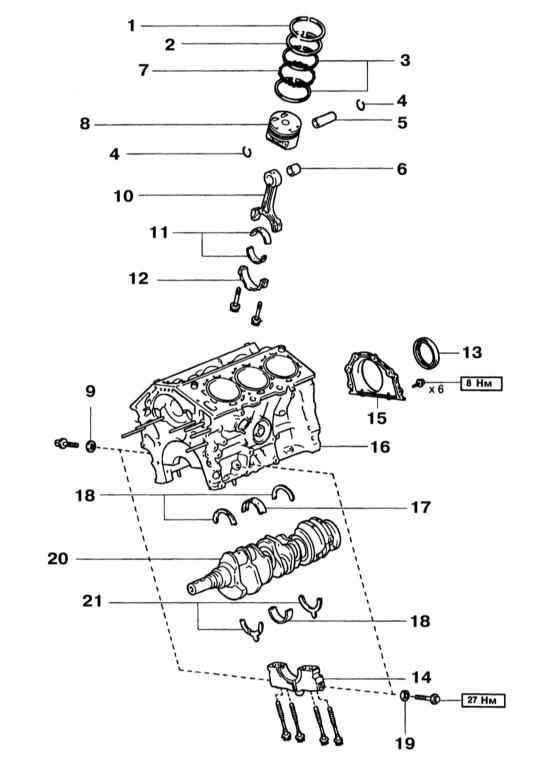

1 — Поршневое кольцо №1
2 — Поршневое кольцо №2
3 — Пластины маслосъёмного кольца
4 — Стопорное кольцо
5 — Палец
6 — Втулка шатуна
7 — Расширитель маслосъёмного кольца
8 — Поршень
9 — Шайба
10 — Шатун
11 — Вкладыши шатунного подшипника

12 — Крышка шатунного подшипника
13 — Задний сальник коленчатого вала
14 — Крышка коренного подшипника
15 — Крышка сальника 13
16 — Блок цилиндров
17 — Верхний вкладыш коренного подшипника
18 — Верхние упорные шайбы
19 — Нижний вкладыш коренного подшипника
20 — Коленчатый вал
21 — Нижние упорные шайбы

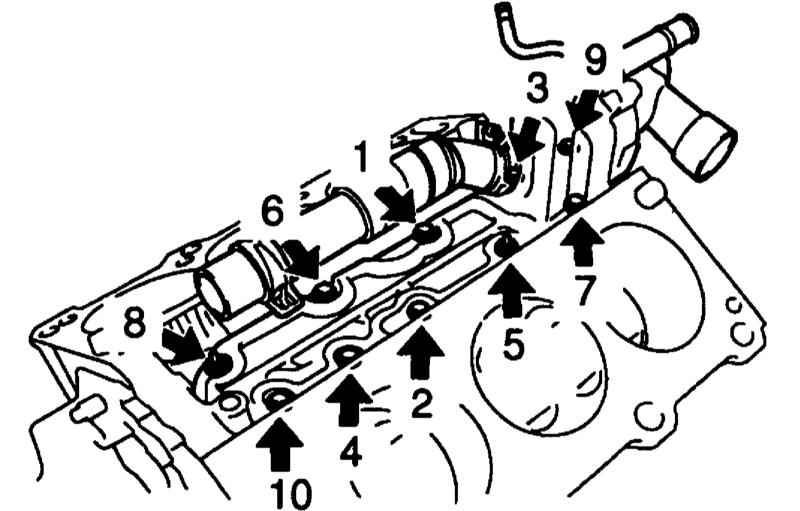

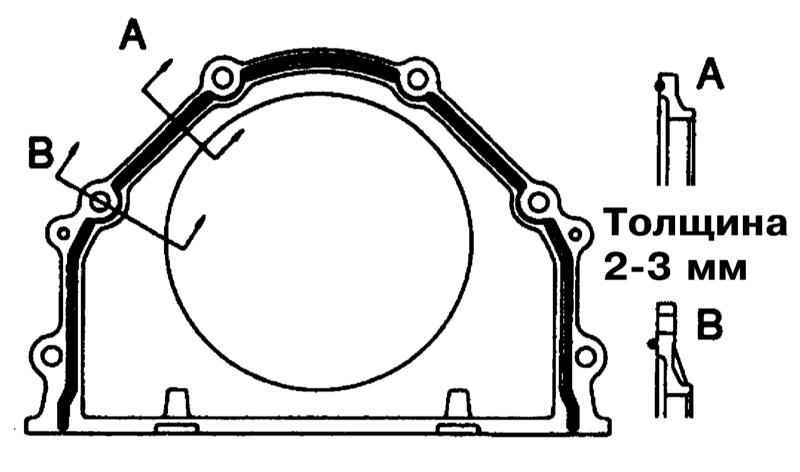

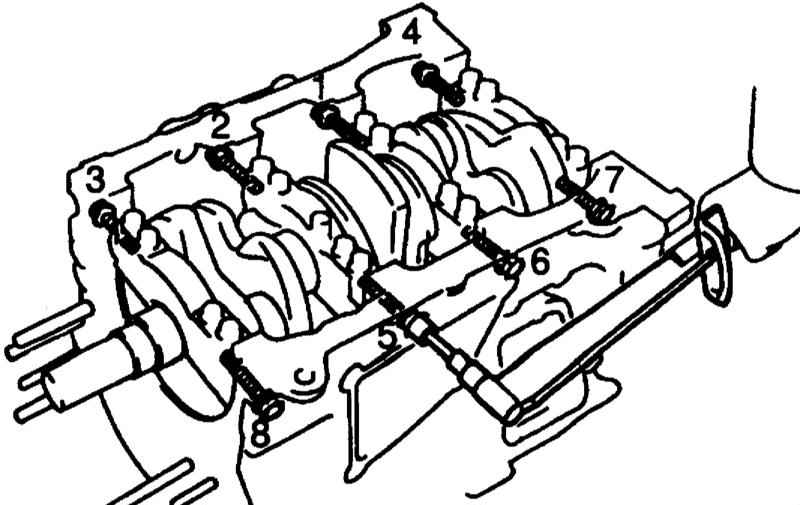

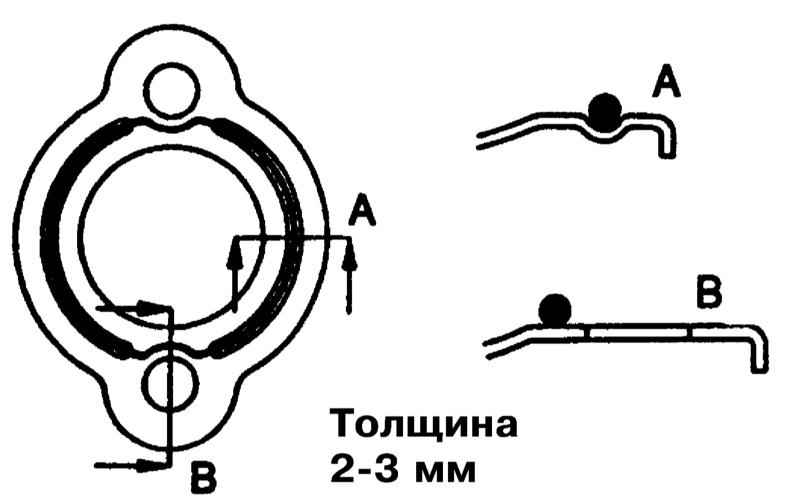

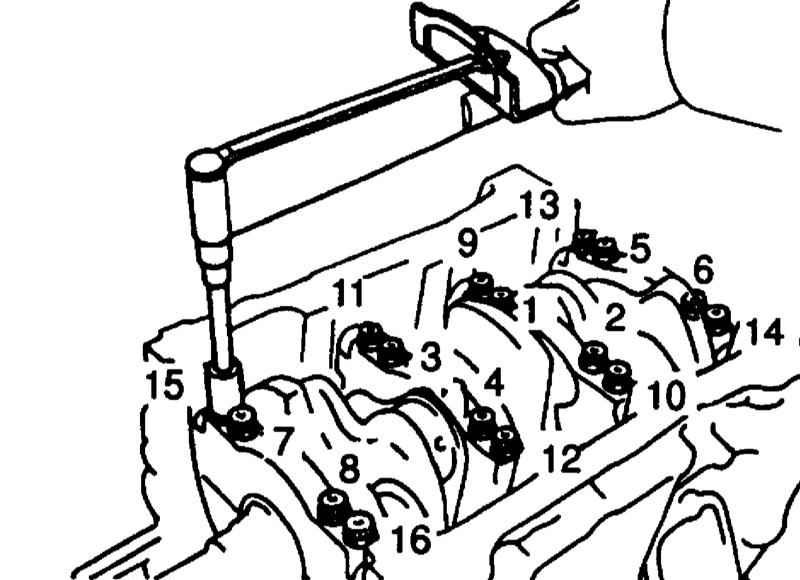

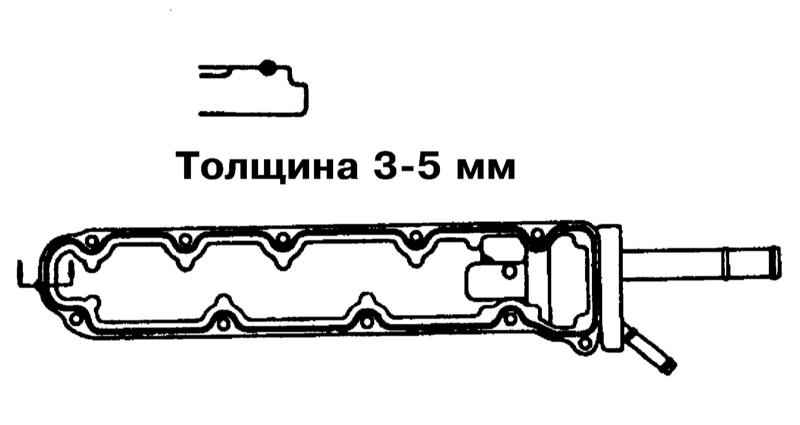

 ПОРЯДОК ВЫПОЛНЕНИЯ
