| Давление в линиях (колёса блокированы) в положениях // , атм
|
- На холостом ходу двигателя
|
3.67 ÷ 4.01 // 6.60 ÷ 7.28
|
- В условиях stall-теста (дроссельная заслонка полностью открыта)
|
9.11 ÷ 10.13 // 17.34 ÷ 19.31
|
| Обороты двигателя в условиях stall-теста АТ в режиме , об/мин
|
2325 ÷ 2775
|
| Время задержки при переключении из режима , с
|
|
|
не более 1.2
|
|
|
не более 1.5
|
| Осевое биение приводного диска, мм
|
не более 0.20
|
| Радиальное биение гидротрансформатора, мм
|
не более 0.30
|
| Расстояние от фланца АТ до установленного гидротрансформатора, мм
|
не менее 12.75
|
| Глубина запрессовки сальника дифференциала, мм
|
|
|
0 + 0.5
|
|
|
1 + 0.3
|
| Глубина запрессовки сальника корпуса удлинения АТ, мм
|
1.5 + 0.4
|

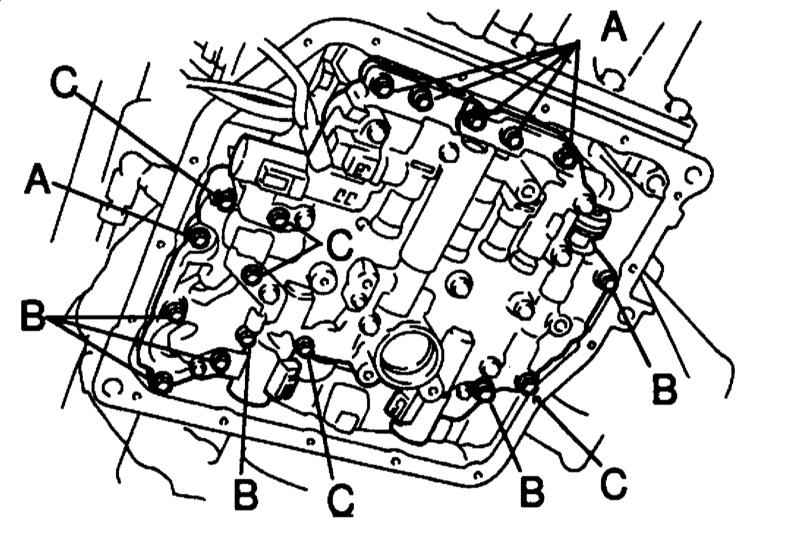

| Длины болтов крепления сборки клапанов, мм
|
|
|
|
25
|
|
|
41
|
|
|
45
|

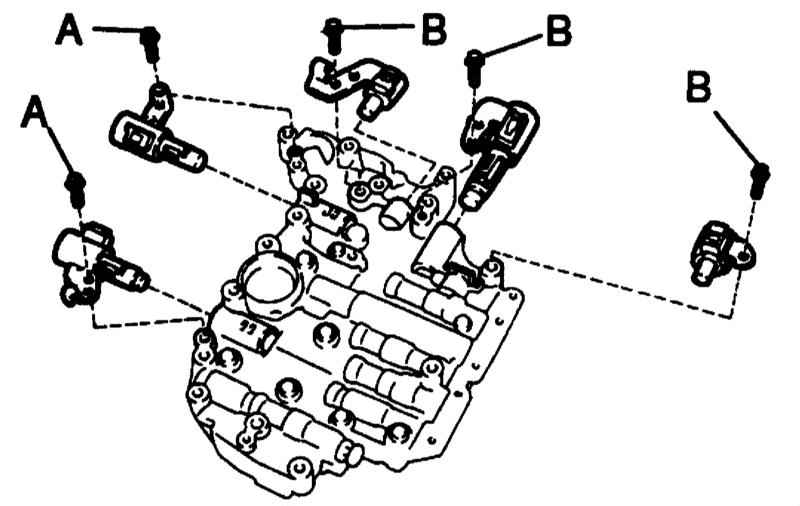

| Длины болтов крепления клапанов переключения), мм
|
|
|
|
12
|
|
|
45
|
Скорости блокировки // разблокировки при открытой на 5% дроссельной заслонке, км/ч
| Болт крепления датчика входных оборотов гидротрансформатора
|
11
|
| Болт крепления датчика скорости вторичной шестерни
|
11
|
| Болт крепления датчика температуры ATF
|
6.6
|
| Болты крепления Д/В режимов />N>
|
5.4
|
| Нижняя гайка крепления Д/В режимов />N>
|
6.9
|
| Гайка крепления рычага тяги переключения режимов АТ
|
13
|
| Гайка крепления тяги переключения режимов
|
15
|
| Крепёж электропроводки э/м клапана к корпусу трансмиссии
|
5.4
|
| Болты крепления сборки клапанов
|
|
|
|
6.6
|
|
|
11
|
| Болты крепления маслозаборника ATF
|
11
|
| Болты крепления поддона картера АТ
|
7.8
|
| Сливная пробка ATF
|
49
|
| Крепёж маслоохладителя
|
7
|
| Болты крепления сборки рычага селектора АТ
|
12
|
| Болты крепления рулевого механизма к переднему подрамнику
|
181
|
| Крепёж трубки ГУР к переднему подрамнику
|
10
|
| Крепёж опор силового агрегата
|
см.
Спецификации
к
Главе Двигатель
|
| Крепёж подрамника к кузову
|
см.
Спецификации
к
Главе Подвеска и рулевое управление
|
| Крепёж компонентов системы выпуска ОГ
|
см. Спецификации к Главе Системы электрооборудования двигателя
|
| Болты крепления приводного диска к коленчатому валу
|
83
|
| Крепёж муфты гидротрансформатора к приводному диску
|
41
|
| Болты крепления стартёра
|
39
|
| Крепёж передней части левой стойки выпускной трубы
|
|
|
20
|
|
|
8
|
| Крепёж задней части левой стойки выпускной трубы
|
34
|
| Болты крепления правой опоры АТ
|
37
|
| Болты крепления нижней крышки приводного диска
|
8
|

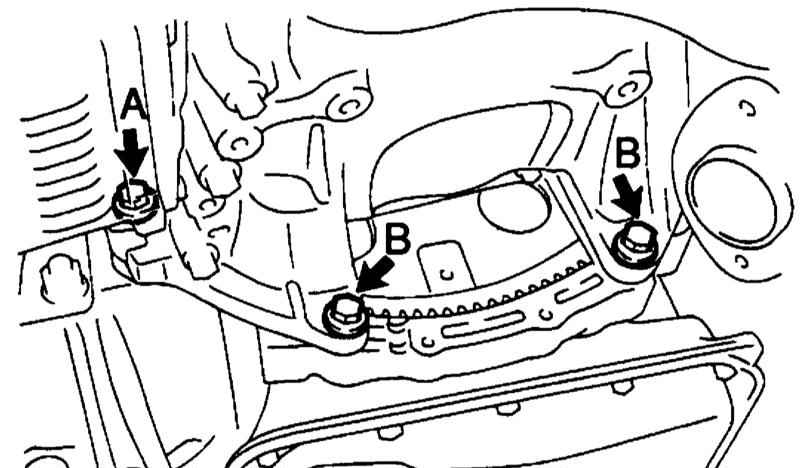

| Нижние болты крепления АТ
|
|
|
|
48
|
|
|
37
|
| Верхние болты крепления АТ
|
66
|
