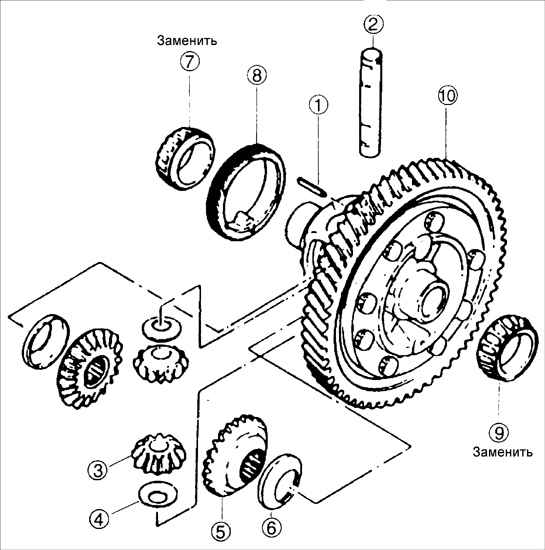

9.16. ДифференциалДифференциал

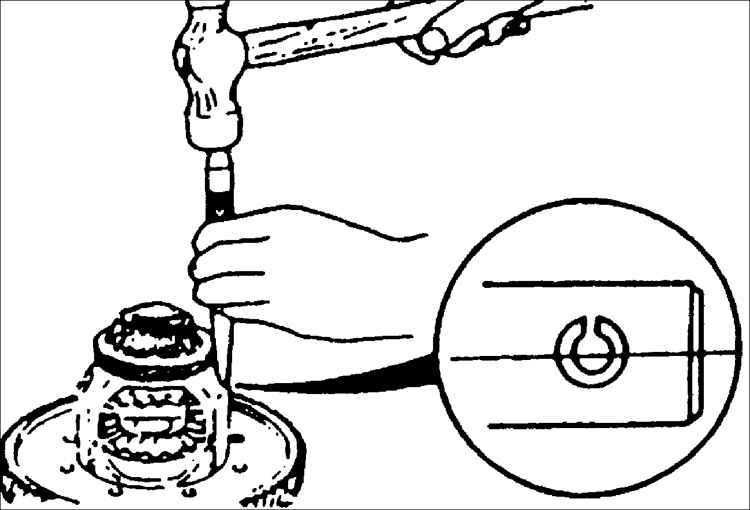

1 – цилиндрический штифт;
2 – ось сателлитов;
3 – сателлит;
4 – упорная шайба;
5 – полуосевая шестерня;
6 – упорная шайба; |
7 – подшипник;
8 – привод спидометра;
9 – подшипник;
10 - ведомая шестерня главной передачи и коробка дифференциала
|
Ремонт
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед разборкой измерьте люфт между полуосевой
шестерней и сателлитом.
|
| 2. Разборку проводите в последовательности,
обозначенной цифрами на рисунке. |
| 3. Проверьте состояние всех деталей и, при
необходимости, замените их. |
| 4. Снятие отдельных деталей приведено ниже. |
| 5. Сборка проводится в последовательности обратной
снятию. |
| 6. Установка отдельных деталей приведена ниже. |
|
Снятие подшипников дифференциала
Предупреждение
 Не снимайте подшипник,
если не требуется его замена.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

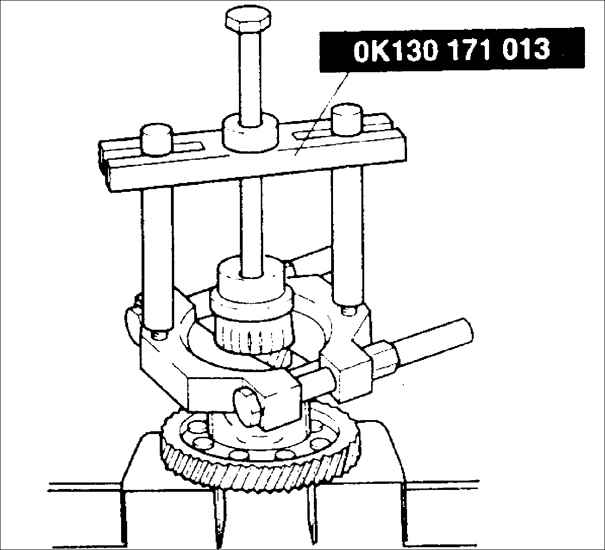

1. Специальным приспособлением
OK130 171 013 снимите подшипник со стороны противоположной ведомой
шестерни.
|
| 2. Специальным приспособлением OK130
171 013 снимите подшипник со стороны ведомой шестерни. |
Предупреждение
Будьте осторожны,
чтобы не уронить коробку дифференциала.
|
|
|

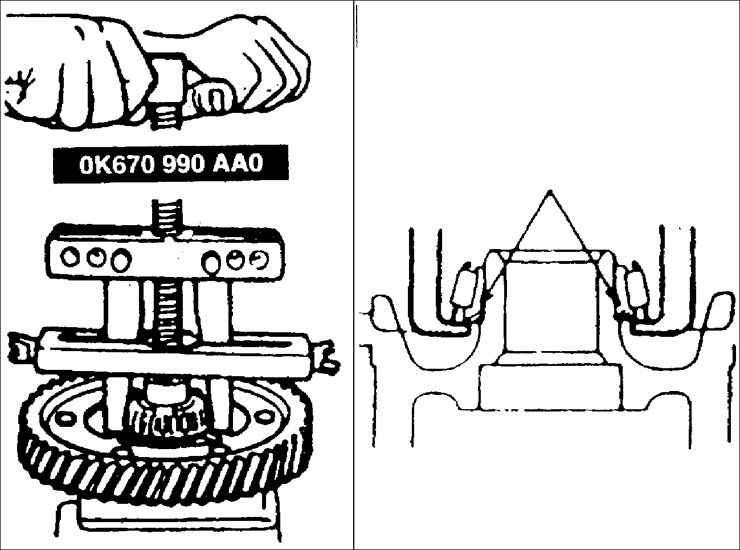

3. Специальным приспособлением
OK670 990 AA0 снимите внутреннее кольцо подшипника со стороны противоположной
ведомой шестерни. |
| 4. Специальным приспособлением OK670
990 AA0 снимите внутреннее кольцо подшипника со стороны ведомой шестерни. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Проверьте состояние всех деталей дифференциала и, при необходимости,
замените их.
|
|

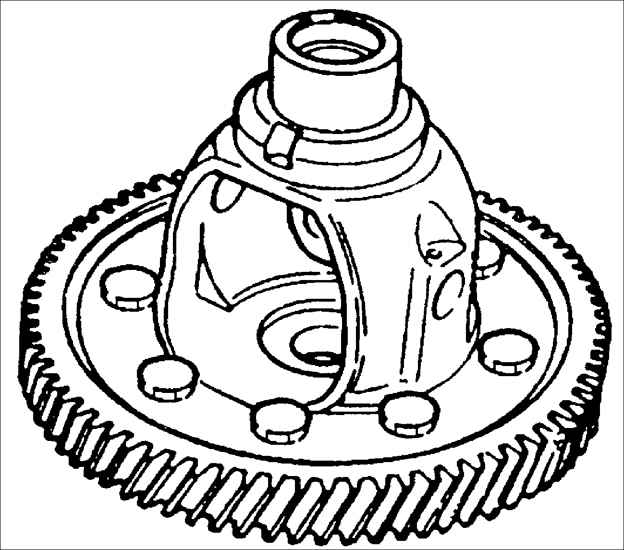

Установка ведомой шестерни
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
Осмотрите зубчатый венец ведомой шестерни на отсутствие износа
и трещин.
Если проводилась заменена деталей, отрегулируйте предварительный
натяг подшипника.
|
|

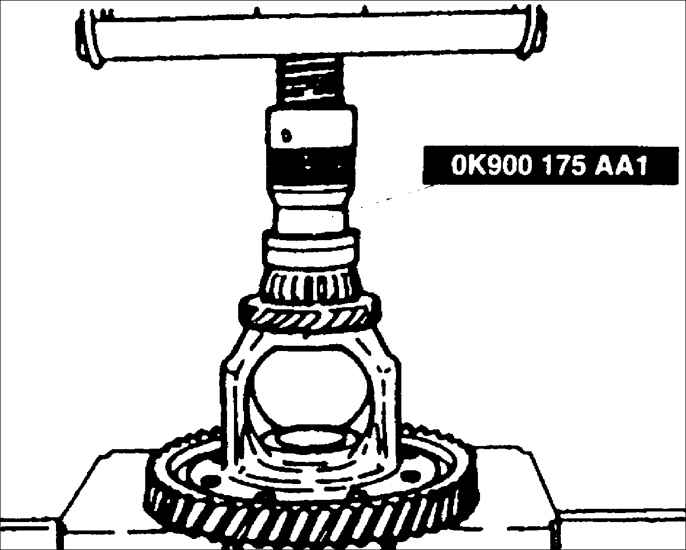

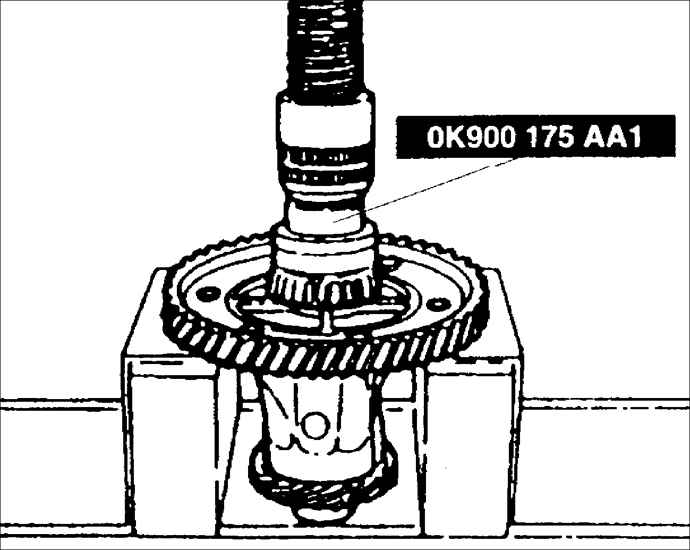

Установка подшипников
Проверка люфта между полуосевой шестерней и сателлитом
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите левый и правый приводные
валы в дифференциал. |
| 2. Установите приводные валы в V-образные
блоки. |
 |

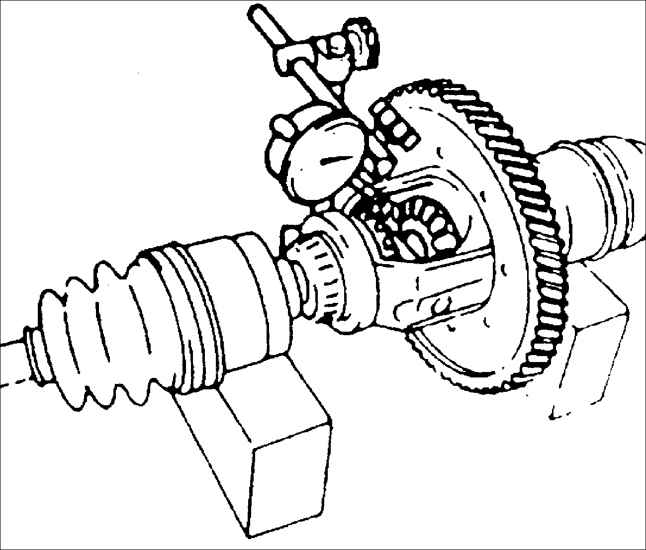

3. Индикатором часового типа измерьте люфт.
Люфт: 0-0,1 мм
|
| 4. Если люфт превышает допустимые
пределы, замените поврежденные и изношенные детали.
|
|
|
