9.10. Картер сцепления и компоненты картера коробки передач TE DOHC
Предупреждение
 Без необходимости не снимайте
масляные уплотнительные кольца.

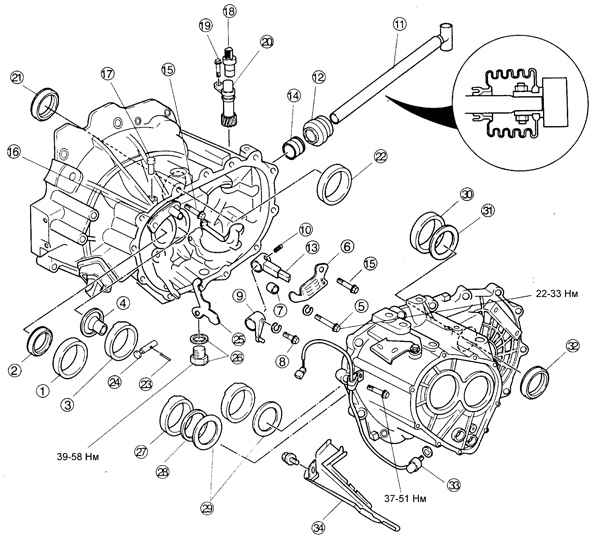

Картер сцепления и компоненты картера коробки передач TE DOHC
1 – наружное кольцо подшипника;
2 – уплотнительное кольцо;
3 – наружное кольцо подшипника;
4 – раструб;
5 – болт;
6 – пластина;
7 – труба;
8 – болт;
9 – рычаг переключения;
10 – цилиндрический штифт;
11 – шток переключения передач;
12 – чехол;
13 – селектор;
14 – уплотнительное кольцо;
15 – болт;
16 – крышка;
17 – сапун;
|
18 – датчик скорости;
19 – болт;
20 – механизм привода спидометра;
21 – уплотнительное кольцо;
22 – наружное кольцо подшипника;
23 – цилиндрический штифт;
24 – вал рычага заднего хода;
25 – рычаг заднего хода;
26 – пробка слива масла с шайбой;
27 – наружное кольцо подшипника;
28 – пружина диафрагмы;
29 – регулировочная прокладка;
30 – наружное кольцо подшипника;
31 – регулировочная прокладка;
32 – уплотнительное кольцо;
33 – выключатель света заднего хода;
34 – канал для смазки |

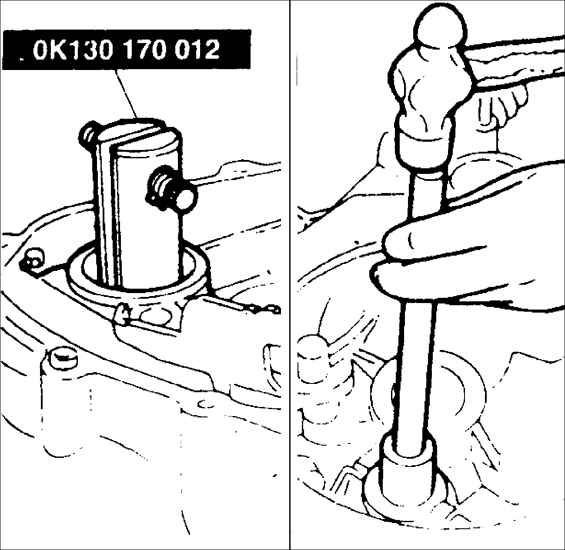

Снятие наружного кольца подшипника (с передней стороны первичного вала)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
После установки съемника OK130 170 012
в наружное кольцо подшипника, снимите наружное кольцо подшипника. |
|

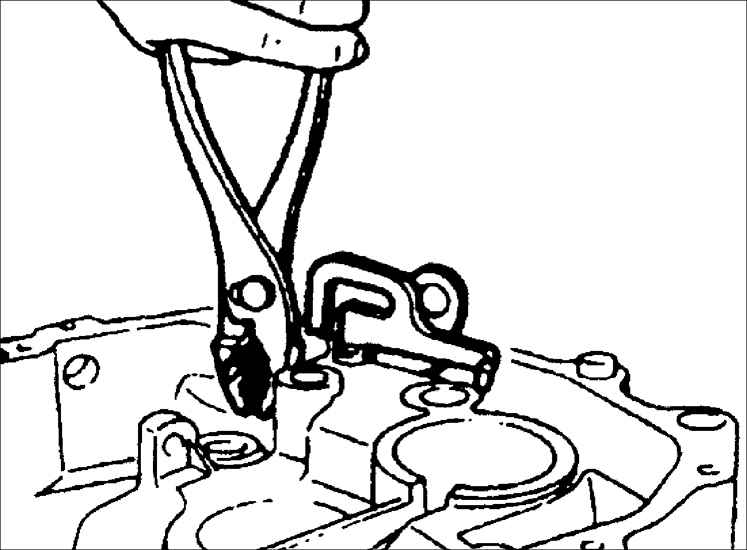

Снятие вала рычага заднего хода
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пассатижами извлеките цилиндрический
штифт. |
|
2. Защитите вал рычага заднего
хода ветошью и, пассатижами, достаньте его. |
|

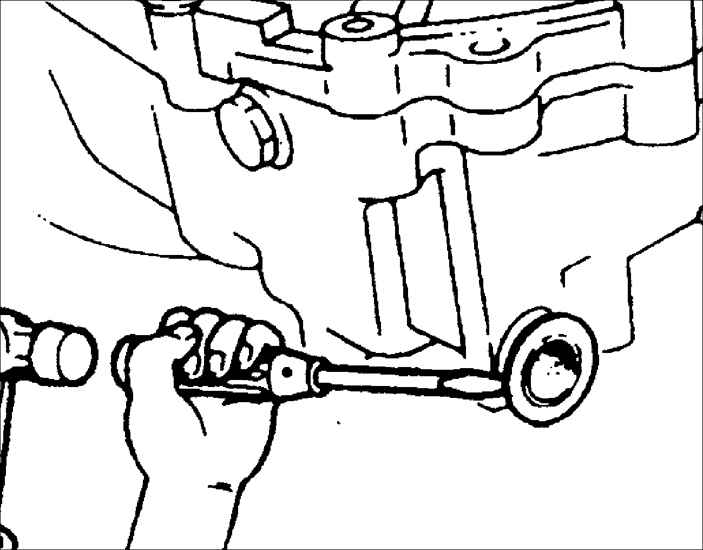

Снятие уплотнительного кольца штока переключения передач
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Отверткой и молотком снимите уплотнительное
кольцо штока переключения передач. |
|
Предупреждение
При снятии уплотнительного
кольца не повредите картер сцепления.

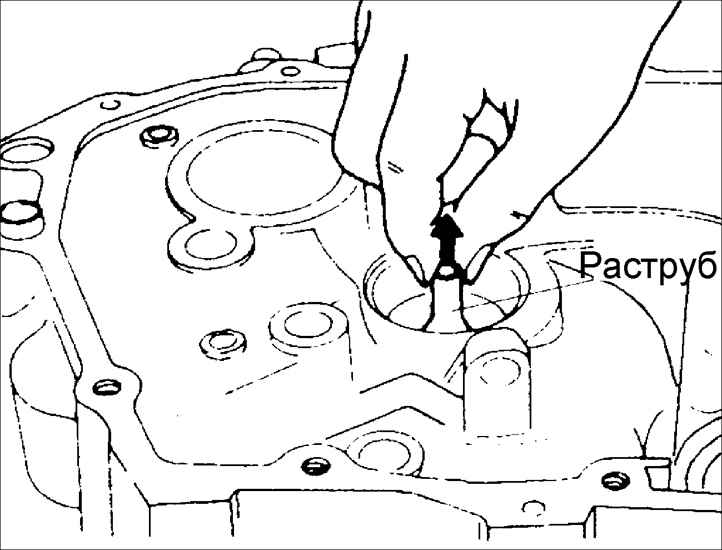

Снятие раструба наружного кольца подшипника вторичного вала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите наружное кольцо подшипника, поднимая его вместе
с раструбом.
|
Предупреждение
При необходимости,
отверткой снимите наружное кольцо подшипника вторичного вала.
|
| 2. Вставьте отвертку в наружное
кольцо подшипника вторичного вала картера сцепления. |
 |
3. Снимите наружное кольцо подшипника. |
|

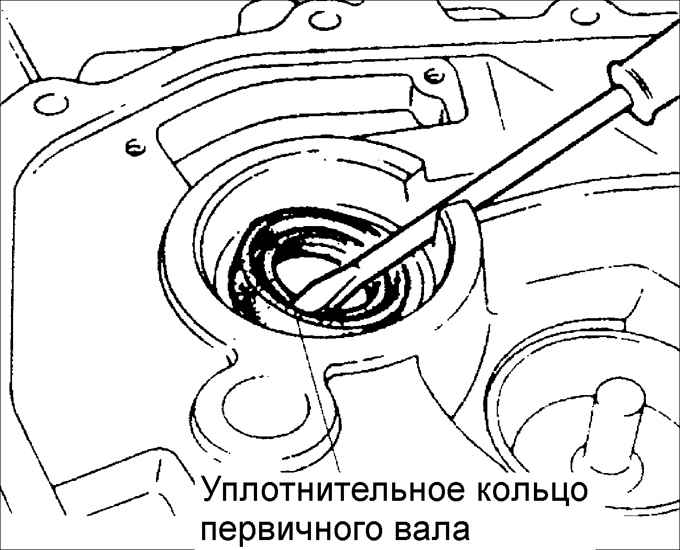

Снятие уплотнительного кольца первичного вала
Предупреждение
При снятии уплотнительного
кольца не повредите картер сцепления.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Отверткой снимите уплотнительное кольцо
первичного вала. |
|

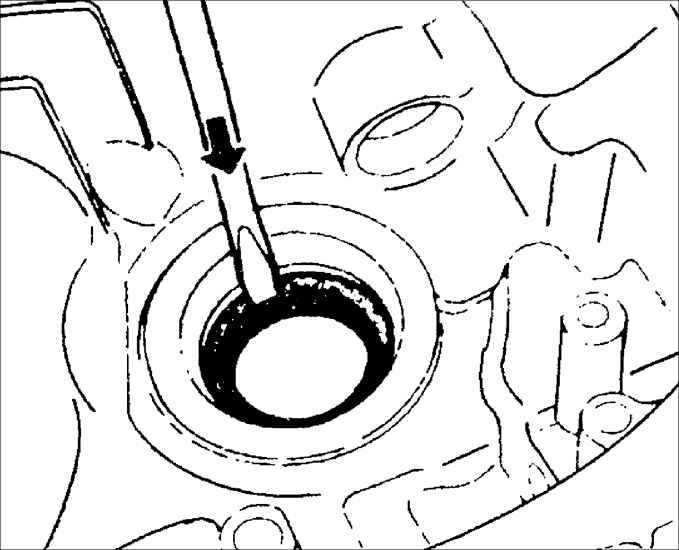

Снятие уплотнительного кольца дифференциала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Отверткой снимите уплотнительное кольцо
дифференциала. |
|

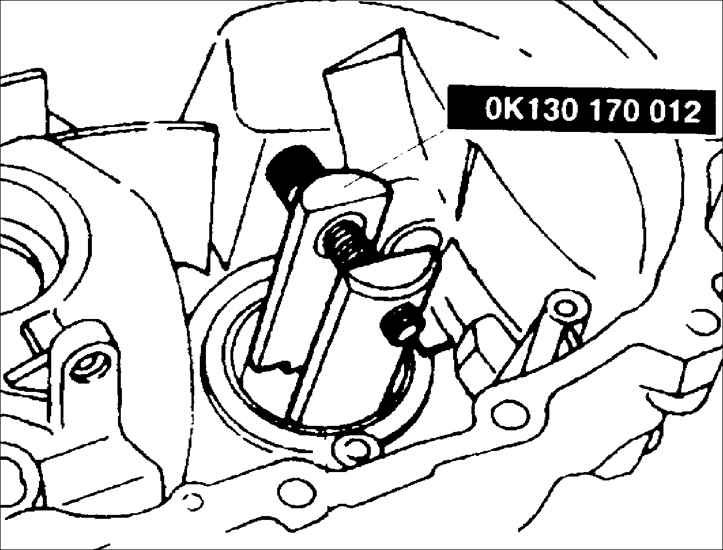

Снятие наружного кольца подшипника дифференциала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Установите внутрь наружного кольца подшипника дифференциала
съемник OK130 170 012.
|
 |
2. Снимите наружное кольцо подшипника
дифференциала. |
|
Установка уплотнительного кольца дифференциала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Используя оправку OK201 170 AA1, установите в гнездо
картера коробки передач масляное уплотнительное кольцо дифференциала.
|
|

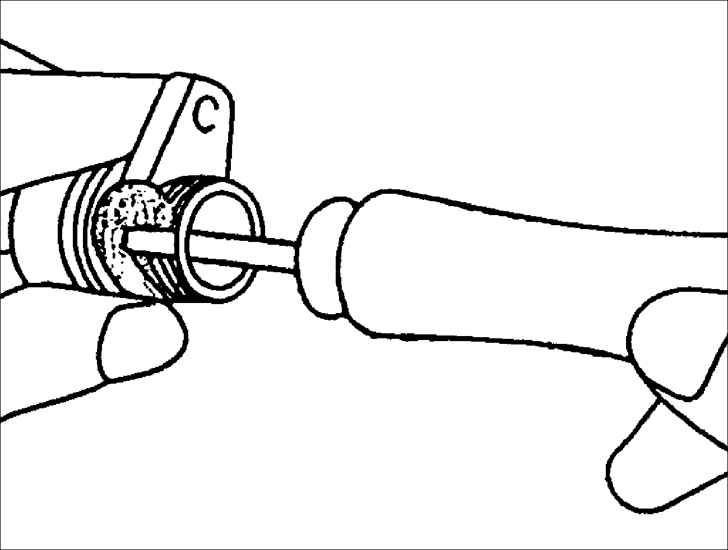

Снятие уплотнительного кольца привода спидометра
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Отверткой снимите уплотнительное кольцо
привода спидометра. |
|
|
