18.23. Подушка безопасности переднего пассажира
Предупреждение
 Не проводите обслуживание
подушки безопасности или электрических компонентов при подсоединенной подушке
безопасности.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

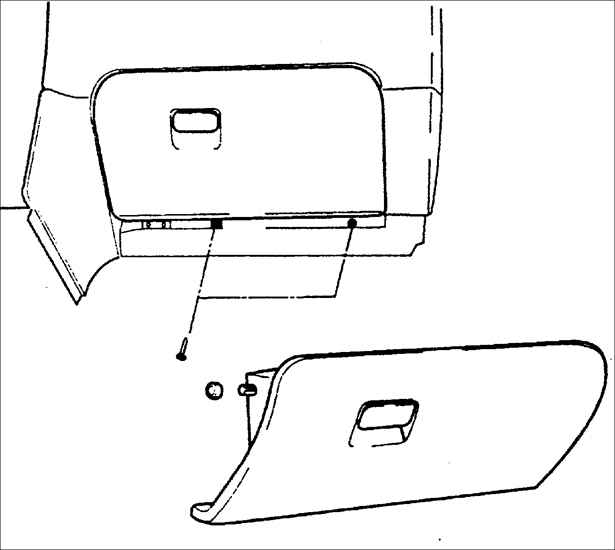

1. Выверните два винта в углах
основания вещевого ящика и снимите вещевой ящик. |
| 2. Снимите боковую крышку и отсоедините
электрический разъем, закрепленный в Т-образном кронштейне. |

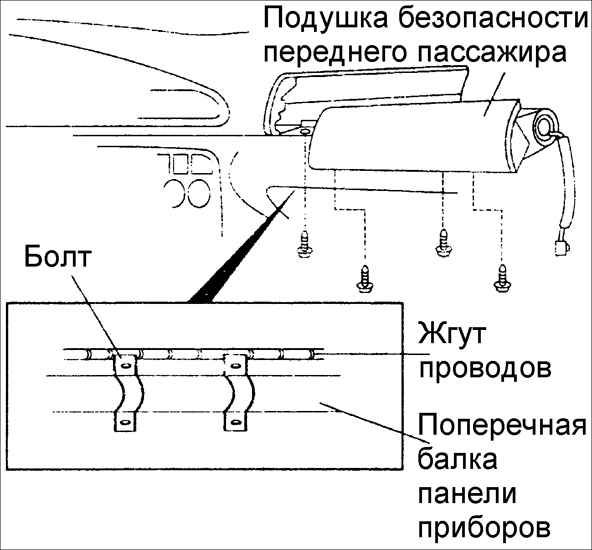

| 3. Выверните два передних и два
задних болта. |
 |
4. Отсоедините электрический
разъем подушки безопасности от жгута проводов. |
Предупреждение
Подушка безопасности
подсоединена разъемами оранжевого и синего цвета. Секция разъема
"мама" состоит из двух отдельных частей, одна для подушки
безопасности, а вторая для звукового сигнала. Эти части механически
соединяются для подсоединения к синей секции разъема подушки безопасности
и фиксируются двумя защелками, исключающими их самопроизвольное
разъединение. Секция разъема подушки безопасности также имеет фиксаторы,
соединяющие две части разъема, после их разъединения. Эта особенность
исключает неумышленное развертывание подушки безопасности. При разделении
двух секций разъема, в первую очередь необходимо отсоединить секцию
разъема оранжевого цвета. Подсоединение необходимо выполнять в последовательности,
обратной разъединению.
|
|
5. Снимите подушку безопасности с панели приборов.
|
|
Установка
Предупреждение
Соблюдайте осторожность,
чтобы при установке подушки безопасности не зажать жгут проводов между компонентами
панели приборов. Петли и пережатия жгута проводов могут привести нарушению электрической
цепи питания подушки безопасности.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Подсоедините разъем подушки безопасности
к жгуту проводов автомобиля. |
| 2. Установите подушку безопасности переднего
пассажира. |
3. Закрепите подушку безопасности четырьмя
болтами, затянув их требуемым моментом.
Момент затяжки: 8–12 Н•м |
| 4. Установите вещевой ящик и закрепите его двумя
винтами. |
| 5. Проверьте отсутствие кодов неисправности
подушки безопасности. |
|
|
