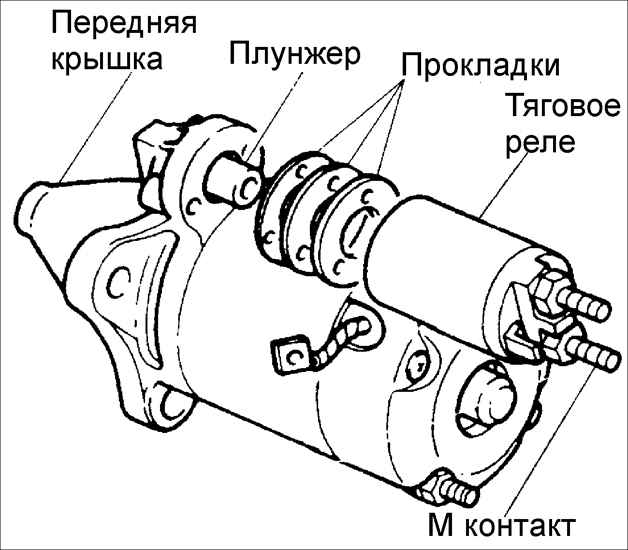

| 1. Выверните гайку с клеммы М. |
 |
2. Снимите провод статора с клеммы
М. |
 |

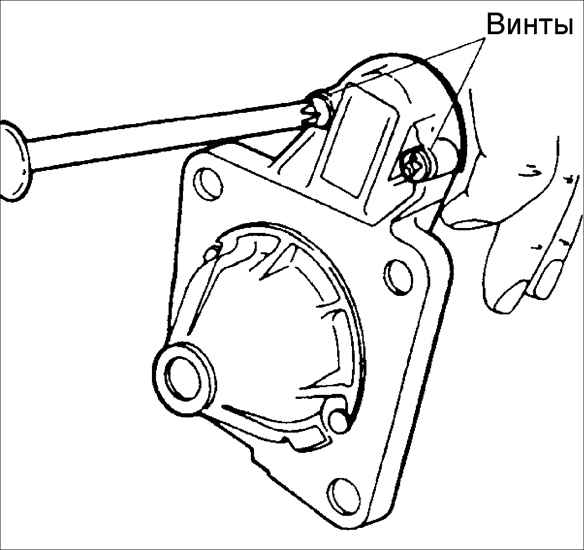

3. Выверните два винта и снимите
тяговое реле. |
 |

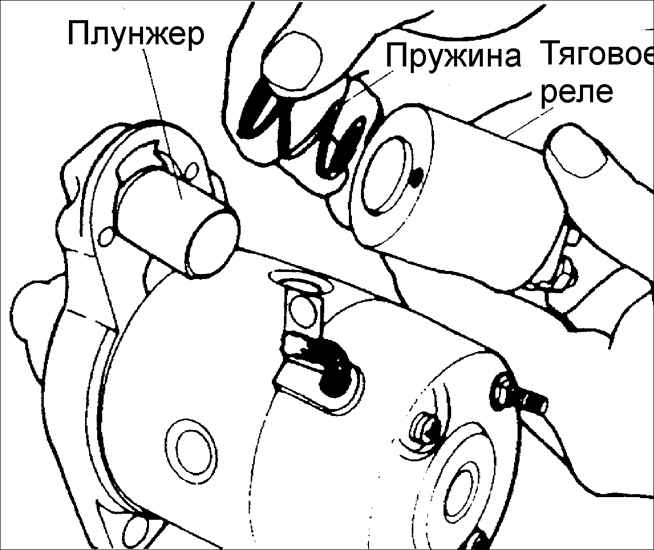

4. Снимите пружину плунжера тягового
реле. |
 |

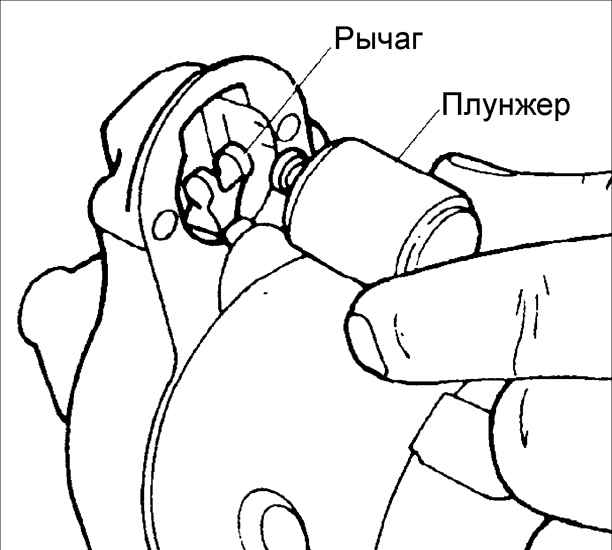

5. Отсоедините плунжер от рычага,
и снимите плунжер. |
 |

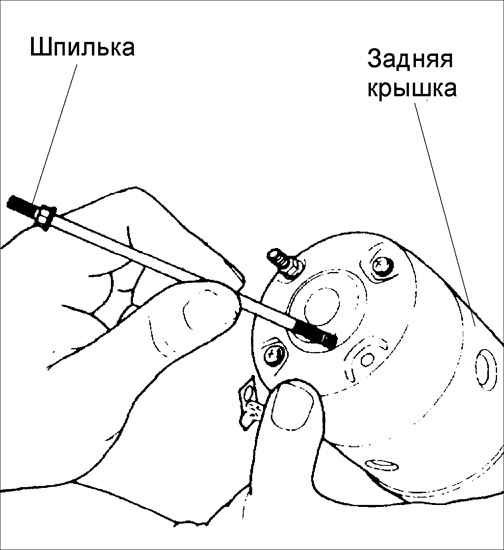

6. Выверните шпильки крепления
задней крышки. Снимите переднюю крышку с двигателя стартера. При наличии,
снимите с двигателя планетарную передачу. |
 |

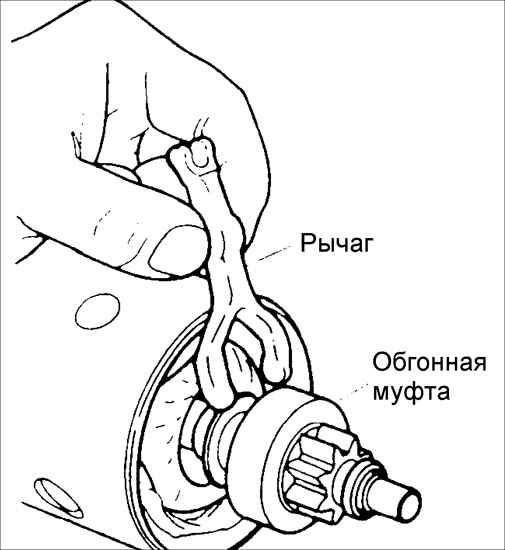

7. Снимите рычаг. |
 |

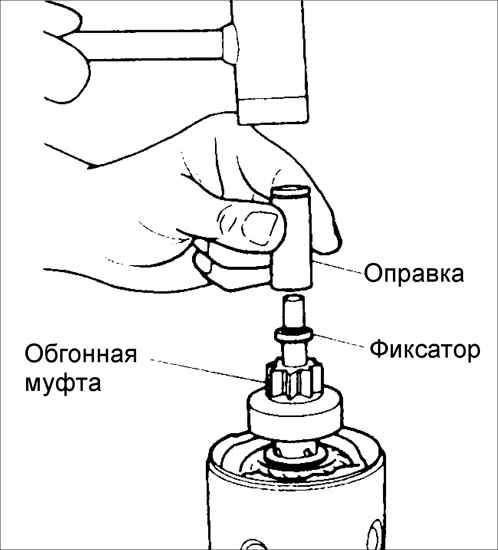

8. Трубчатой оправкой сбейте
фиксатор стопорного кольца. |

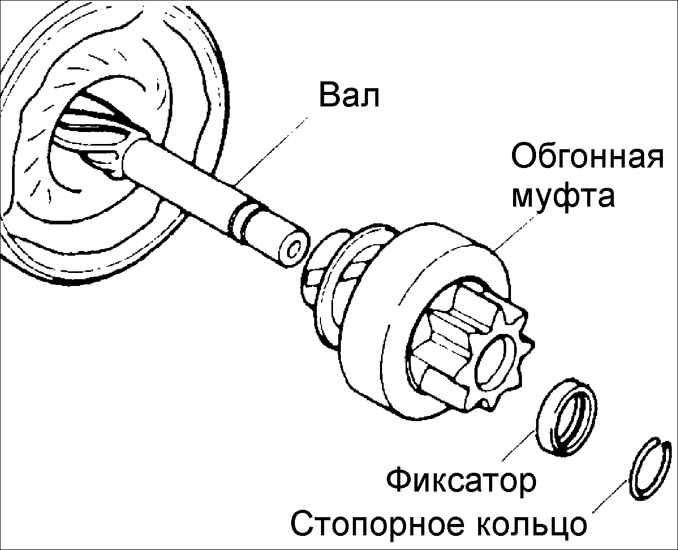

| 9. Снимите стопорное кольцо. |
 |
10. Снимите фиксатор стопорного
кольца и обгонную муфту. |
 |

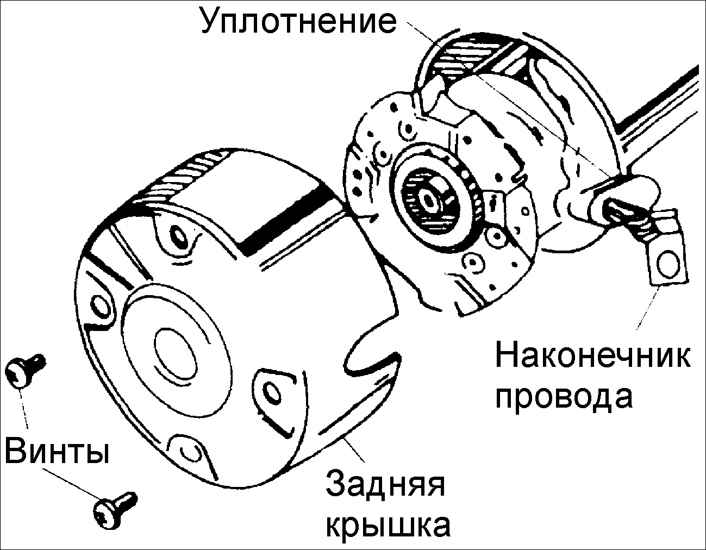

11. Выверните два винта и снимите
заднюю крышку со щеткодержателем. |
| 12. Извлеките ротор из статора. |
| 13. Снимите шайбы с вала ротора. |
