8.2.14. Регулировка осевого зазора реакционного тормоза

Осевой зазор: 0–0,16 мм

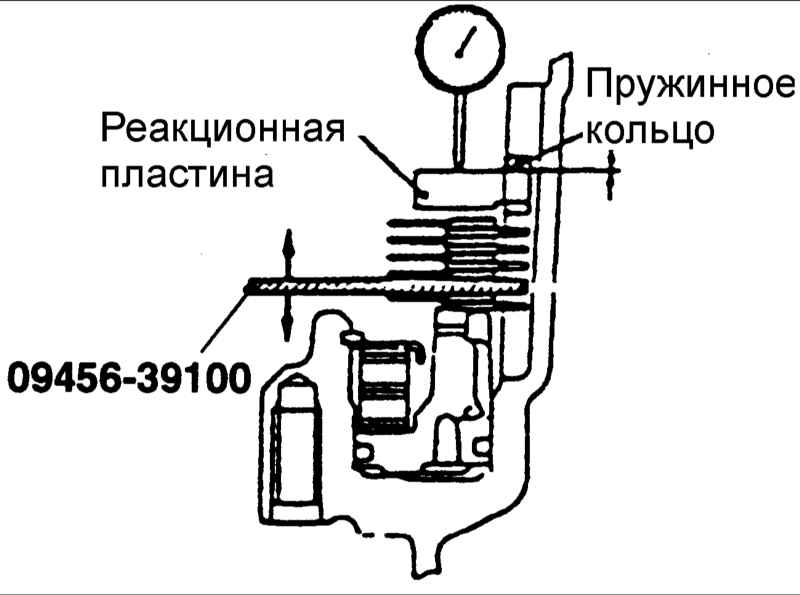

Закрепите нажимной диск тормоза низшей передачи и передачи заднего хода специальным инструментом и установите тормозной диск, и пружинное кольцо как показано на рисунке. Установите реакционную пластину и пружинное кольцо. Переместите специальный инструмент, чтобы измерить осевой зазор и затем замените пружинное кольцо, чтобы отрегулировать осевой зазор до стандартной величины.
