1.2.14. Блок цилиндров
Разборка
Снимите зубчатый ремень, головку блока цилиндров, пластину привода, коробку передач, монтажную пластину, масляный поддон и масляный насос.
Проверка

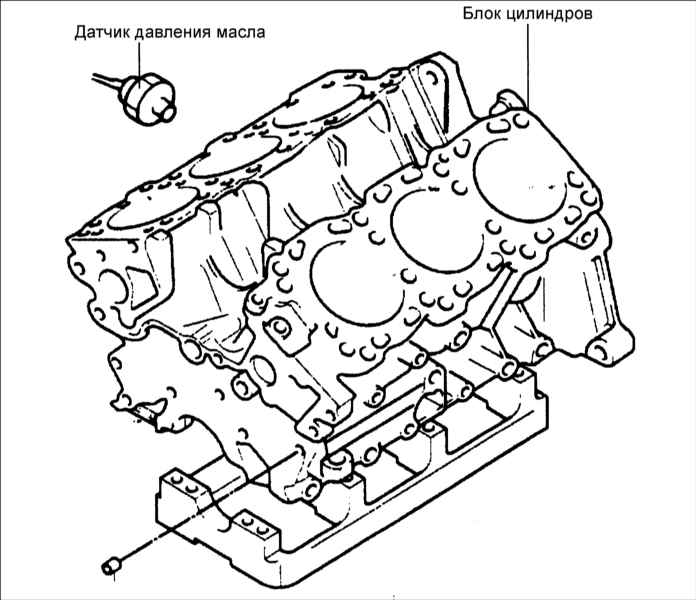

Блок цилиндров
|
|
| 1. Визуально проверьте блок цилиндров на отсутствие
ржавчины, коррозии, трещин или любых других дефектов.
|

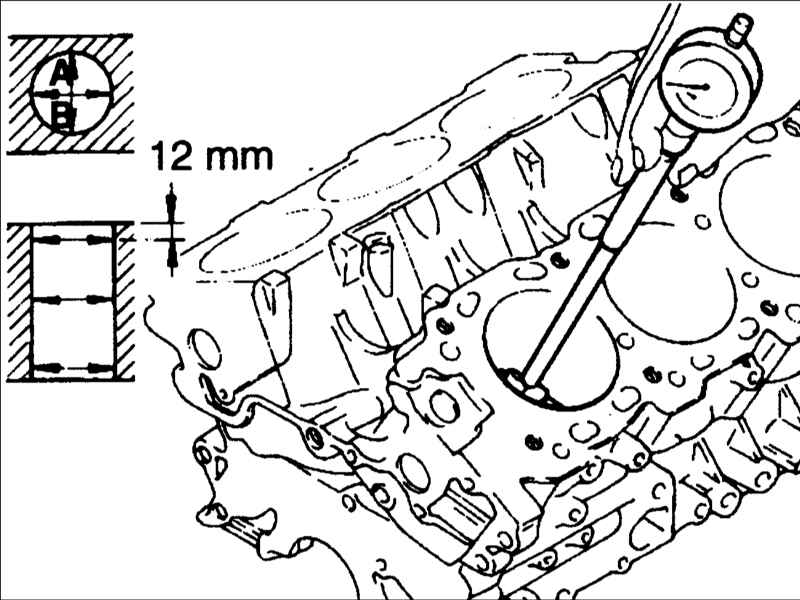

2. Измерьте диаметры цилиндров
в диаметрально противоположных направлениях, в трех уровнях
по высоте цилиндров:
- Уровень 1 – В месте расположение компрессионного кольца
№1 при установке поршня в ВМТ;
- Уровень 2 – в средней части цилиндра;
- Уровень 3 – у основания цилиндра.
|
3. Если диаметры цилиндров превышают допустимые значения, имеют
овальность или конусность или поверхность цилиндров повреждена или
имеет выработку, блок цилиндров необходимо расточить и установить
новые поршни и поршневые кольца ремонтного размера.
- Номинальный диаметр цилиндра: 84,00–84,04 мм
- Максимально допустимая овальность и конусность цилиндра:
не более 0,02 мм
4. Если в верхней части цилиндра имеется ступенька, срежьте ее
специальным инструментом.
5. В качестве запасных частей поставляются поршни четырех увеличенных
размеров: 0,25, 0,5, 0,75 и 1,00 мм.
6. При расточке цилиндров до ближайшего увеличенного размера, выдержите
зазор между поршнем и цилиндром и убедитесь, что поршни имеют тот

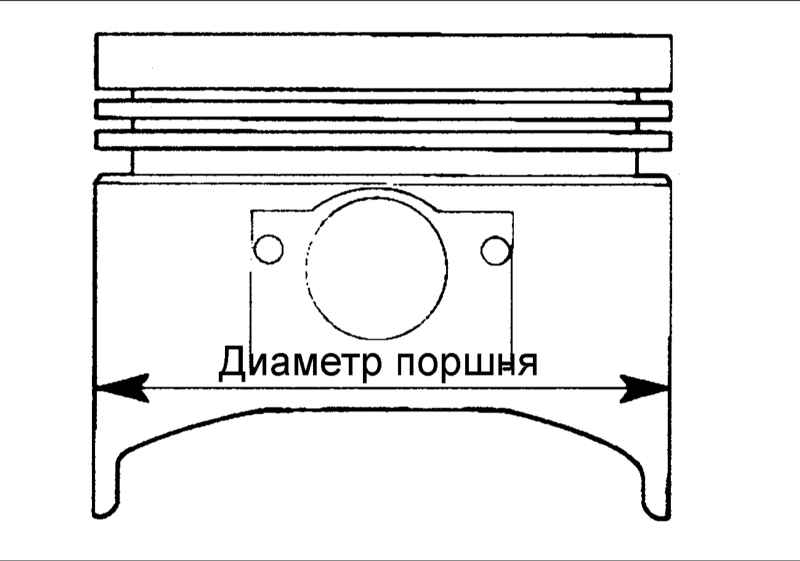

же увеличенный размер. Измерьте наружный диаметр каждого поршня
под углом 90° к поршневому пальцу, на расстоянии 12 мм от юбки поршня.
Зазор между поршнем и цилиндром: 0,010–0,030 мм
7. Проверьте блок цилиндров на отсутствие повреждений и трещин.
|

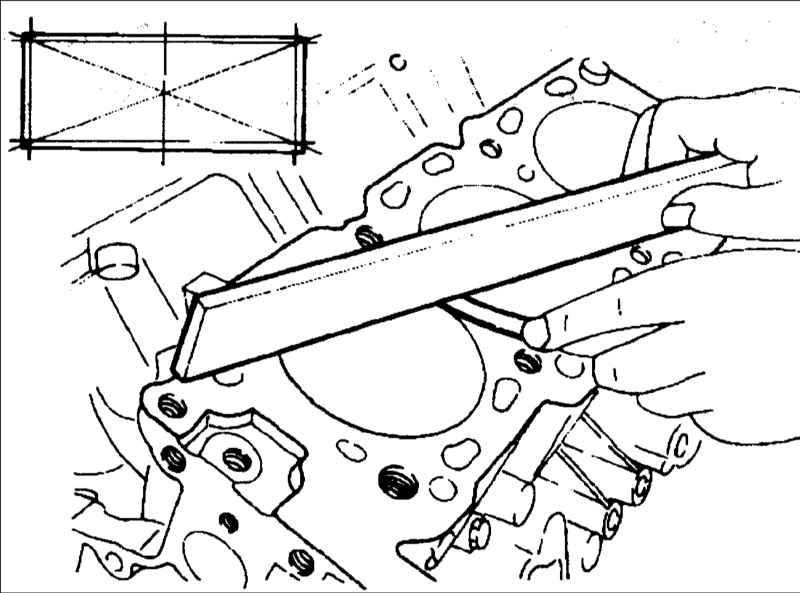

8. Металлической линейкой
и щупом в шести направлениях проверьте плоскостность сопрягаемой
поверхности блока цилиндров.
- Отклонение от плоскостности: 0,03 мм
- Максимальное отклонение от плоскостности: 0,1
мм
|
Привалочная поверхность для прокладки блока цилиндров
после перешлифовки должна уменьшить высоту блока цилиндров
не более чем –0,2 мм. |
|
|
|
Расточка цилиндров
|
|
|
1. Поршни увеличенного размера, которые будут использоваться должны быть определены на основании наибольшего диаметра отверстия цилиндра.
|
Увеличение размера
|
Маркировка
|
|
0,25 мм
|
0,25
|
|
0,50 мм
|
0,50
|
|
0,75 мм
|
0,75
|
|
1,00 мм
|
1,00
|
|
Маркировка выбита на днище поршня.
|
|
2. Измерьте наружный диаметр поршня.
|
3. На основании измеренного размера определите размер расточки. Размер расточки
= Диаметр поршня + (0,01–0,03) – 0,01 мм
4. Расточите каждый из цилиндров до расчетного размера.
|
|
Для исключения изменения размера от температуры в процессе хонингования, обрабатывайте цилиндры в последовательности работы цилиндров.
|
5. Хонингуйте цилиндры до получения требуемого расчетного диаметра (наружный
диаметр поршня + зазор).
6. Проверьте зазор между поршнем и цилиндром.
Зазор между поршнем и цилиндром: 0,01–0,03 мм
|
|
При расточке, растачивайте все цилиндры до одного увеличенного размера. Не растачивайте только один цилиндр до увеличенного размера.
|
|
|
Сборка
|
|
| Установите детали в следующей последовательности:
- Коленчатый вал
- Пластина привода
- Поршень
- Головка блока цилиндра
- Зубчатый ремень
- Передняя крышка с масляным насосом
|
|
|
