19.6. Свободный ход педали тормозаПроверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. С выключенным двигателем нажмите
на педаль тормоза несколько раз для того, чтобы убрать любые люфты в системе. |
| 2. Снимите пружинный зажим и убедитесь,
что отверстия на вилке и педали совпадают, затем снова установите зажим. |
 | 3.

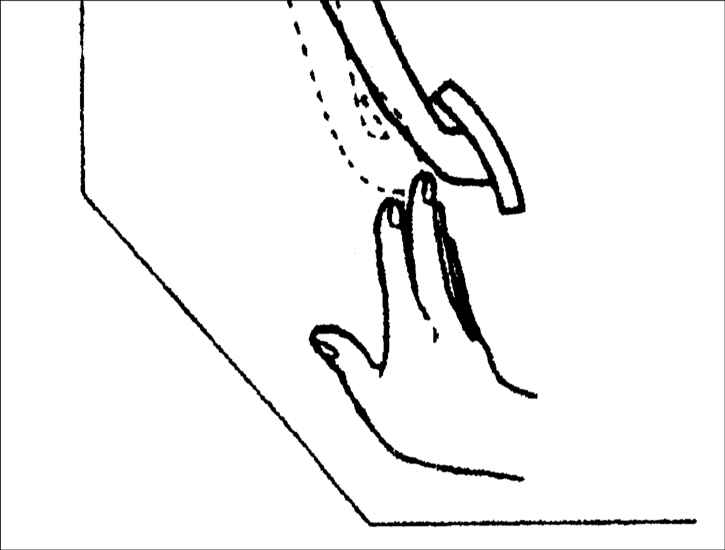

Рукой нажмите на педаль тормоза до появления ощутимого сопротивления и измерьте
свободный ход педали.
Свободный ход педали тормоза: 4–7 мм |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите пружинный зажим и штифт. |
 | 2.

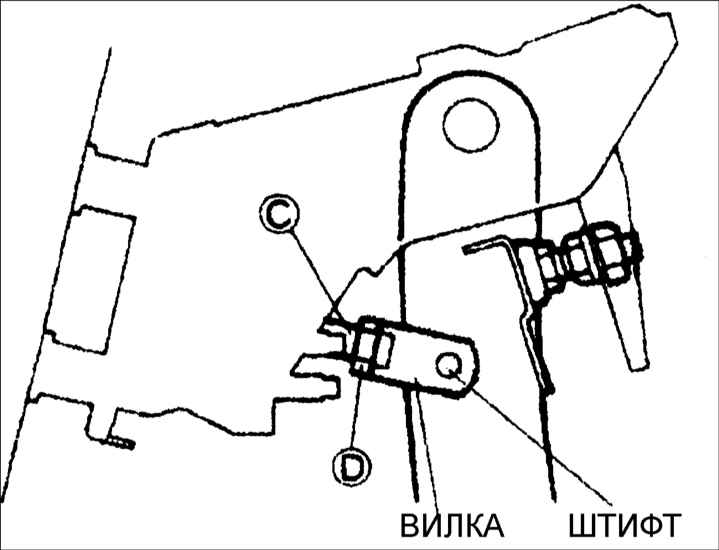

Ослабьте стопорную гайку (D) и совместите отверстия на вилке и педали поворотом
толкателя (С). | | 3. Установите
штифт и пружинный зажим. | | 4.
Затяните стопорную гайку (D). Момент затяжки: 23,5–34,3 Н•м |
| 5. По окончании регулировки проверьте
высоту педали и включение лампы стоп–сигнала. | |
|
