19.4. Замена тормозных шлангов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

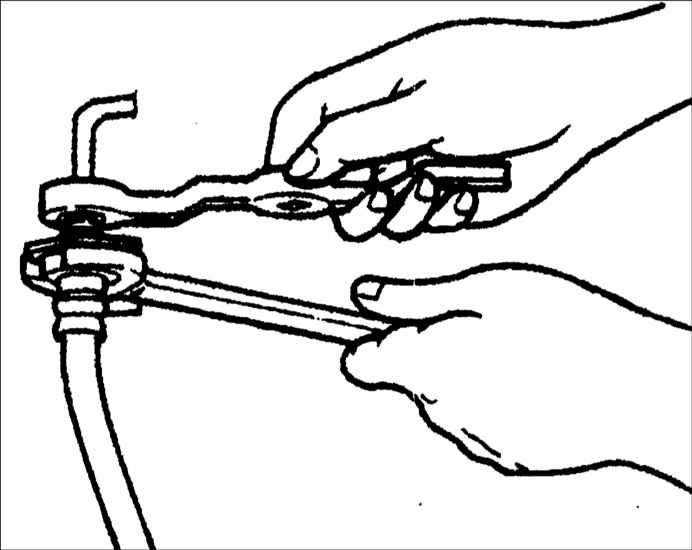

	1. Специальным ключом отверните соединительную гайку тормозной трубки от шланга.

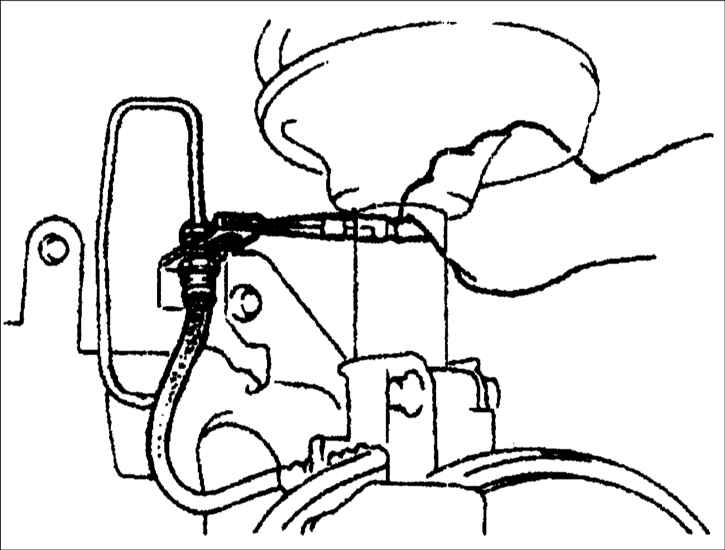

	2. Освободите зажим и снимите тормозной шланг с кронштейна.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установите тормозной шланг в кронштейне и закрепите его зажимом.
	2. Соедините тормозной шланг с тормозной трубкой и специальным ключом затяните соединительную гайку. Момент затяжки: 13–22 Н•м
Предупреждение Убедитесь в том, что шланг не перекручен. Убедитесь в том, что шланг не касается других частей при колебаниях кузова автомобиля и повернутых до отказа влево или вправо колесах.

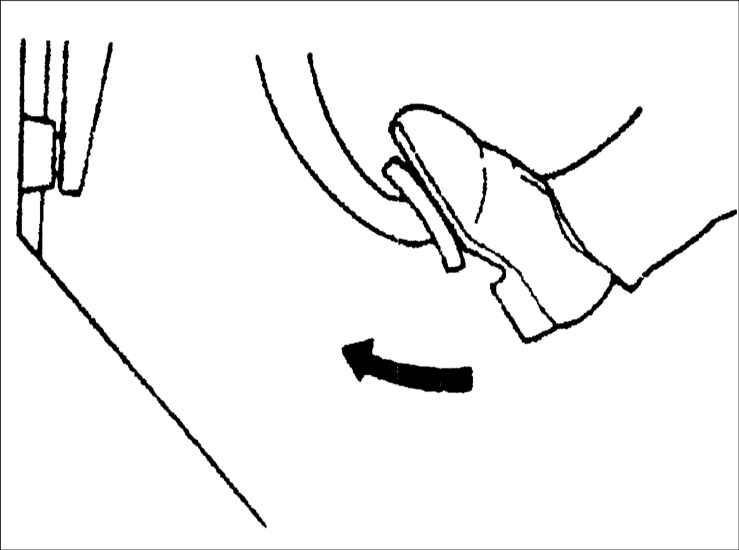

	3. Несколько раз нажмите на педаль тормоза и проверьте на отсутствие утечек из тормозного шланга и его соединения с тормозной трубкой.
4. Проверьте уровень тормозной жидкости, который должен находиться между метками MAX и MIN, расположенными на стенке прозрачного пополнительного бачка.

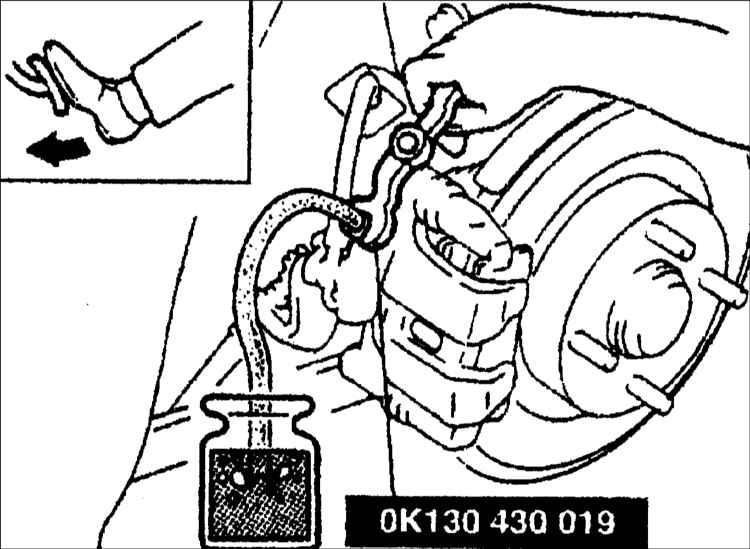

	5. Удалите воздух из гидравлической системы привода тормозов.
6. Убедитесь, что уровень жидкости в бачке находится между метками МАХ и MIN.
7. Долейте жидкость, если ее уровень находится ниже метки МАХ.
