19.21. Блок управления ABS

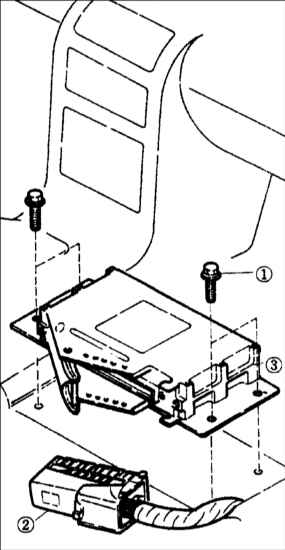

1 – болты;
2 – разъем;

3 – блок управления ABS .

Блок управления ABS выполняет следующие функции:

– управляет ABS;
– вычисляет скорость автомобиля;
– проводит самодиагностику системы: коды неисправностей с самодиагностическими и предохранительными функциями заносятся в память двумя отдельными микропроцессорами.

Блок управления ABS непрерывно проверяет блокирование каждого колеса и управляет всеми клапанами, чтобы отрегулировать давление тормозной жидкости, если блокировка обнаружена. Блок управления ABS также проверяет, что компоненты работают должным образом, и выключает ABS, при обнаружении сбоев. Тогда тормозная система работает как стандартная тормозная система, причем загорается контрольная лампа ABS.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите сидение со стороны переднего пассажира.

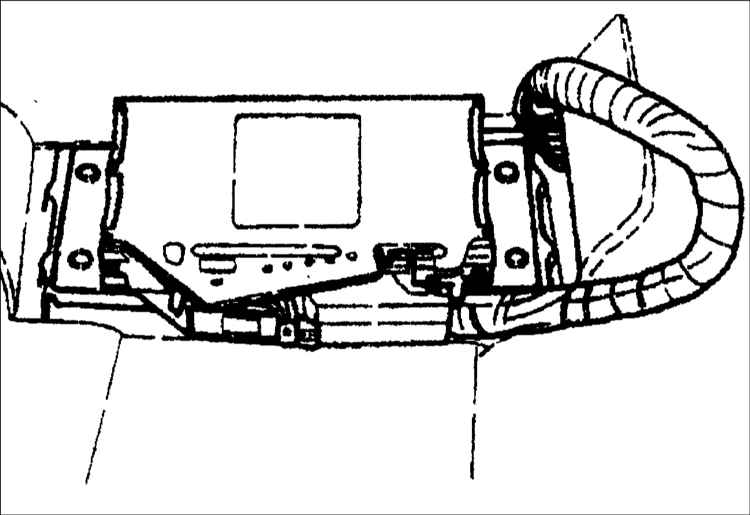

3. Дальнейшее снятие проводите в последовательности, показанной на рисунке.

4. Установку проводите в последовательности, обратной показанной на рисунке, с учетом следующего.

5. После подключения провода к отрицательной клемме батареи убедитесь, что стерты коды неисправностей.
