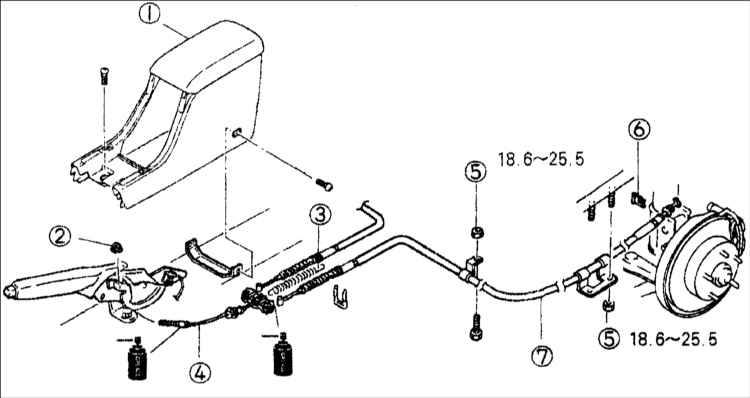

19.15. Стояночный тормоз
1 – кожух;
2 – регулировочная гайка;
3 – возвратная пружина;
4 – передний трос стояночного тормоза; |
5 – гайка;
6 – фиксатор;
7 – задний трос стояночного тормоза. |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

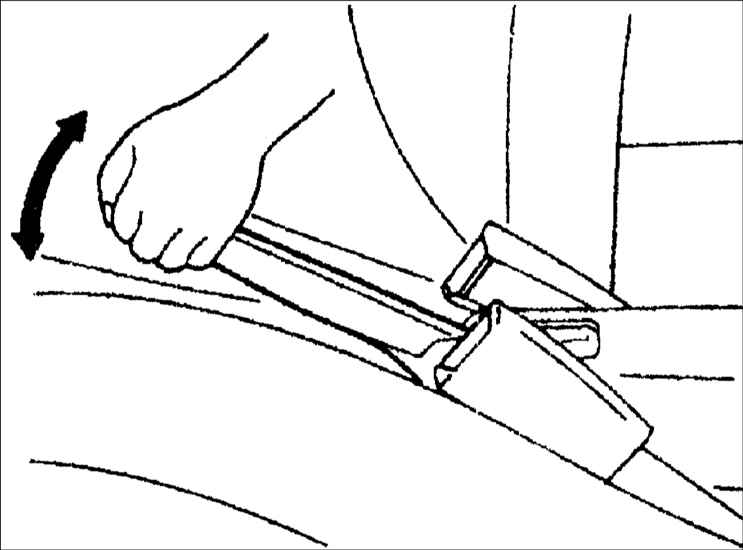

Убедитесь в том, что ход
рычага соответствует указанному ниже значению при поднятии его с усилием
98 Н (10 кгс).
Ход: 5–7 щелчков |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед регулировкой пустите
двигатель и несколько раз нажмите на педаль тормоза при движении автомобиля
задним ходом. |
| 2. Выключите двигатель. |
| 3. Выверните болт и снимите крышку
рычага стояночного тормоза. |
 |

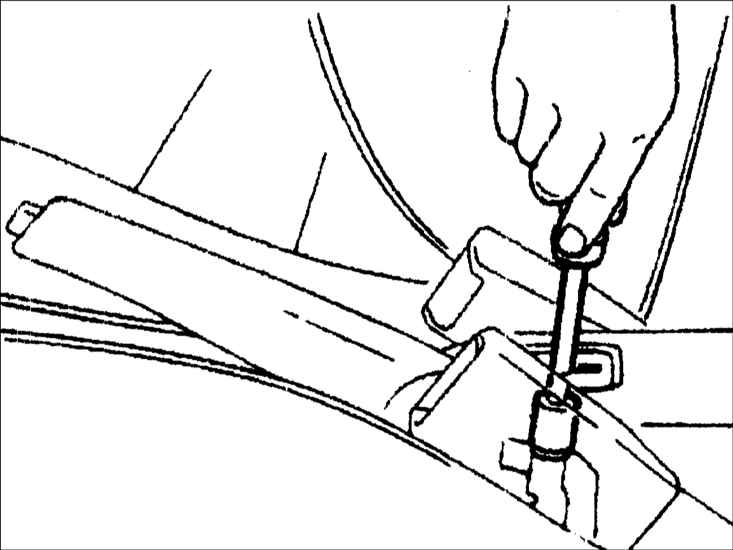

4. Извлеките зажим регулировочной
гайки и поверните регулировочную гайку впереди стояночного троса. |
5. После регулировки выполните следующие
проверки:
– включите зажигание, поднимите рычаг тормоза на один щелчок и убедитесь,
что контрольная лампа загорелась;
– убедитесь в отсутствии заедания заднего тормоза. |
|
Снятие и установка
Предупреждение
 Отрегулируйте ход рычага
стояночного тормоза.
Несколько раз нажмите на
педаль тормоза и убедитесь в отсутствии заедания задних тормозов при вращении
колеса вручную.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снятие проводите в последовательности,
показанной на рисунке. |
| 2. Проверьте состояние всех деталей и, при
необходимости, отремонтируйте или замените их. |
| 3. Установку проводите в последовательности,
обратной показанной на рисунке. |
|
|
