19.5. Высота установки педали тормоза

Предупреждение

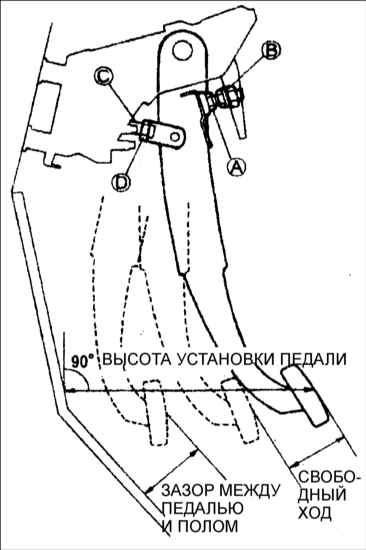

Для регулировки момента включения лампы стоп–сигнала ослабьте стопорную гайку (В) и произведите регулировку поворотом болта (А).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Измерьте расстояние от центра верхней стороны накладки педали тормоза до коврика.

Расстояние: 236–241 мм

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте стопорную гайку (D) и отрегулируйте высоту педали поворотом толкателя (С).

2. По окончании регулировки затяните стопорную гайку (D).

Момент затяжки: 23,5–34,3 Н•м

3. По окончании регулировки проверьте свободный ход педали и момент включения лампы стоп–сигнала.
