6.16. Снятие и установка компрессора системы кондиционирования воздуха

Cм. предупреждение в начале Раздела Снятие и установка аккумулятора (накопителя) системы кондиционирования воздуха.

Аккумулятор должен заменяться (Раздел Снятие и установка аккумулятора (накопителя) системы кондиционирования воздуха) каждый раз при замене компрессора.

ПОРЯДОК ВЫПОЛНЕНИЯ

Произведите разрядку системы кондиционирования воздуха (cм. предупреждение в начале Раздела Снятие и установка аккумулятора (накопителя) системы кондиционирования воздуха).
Отсоедините отрицательный провод от батареи.
Рассоедините электрический разъем муфты сцепления компрессора.

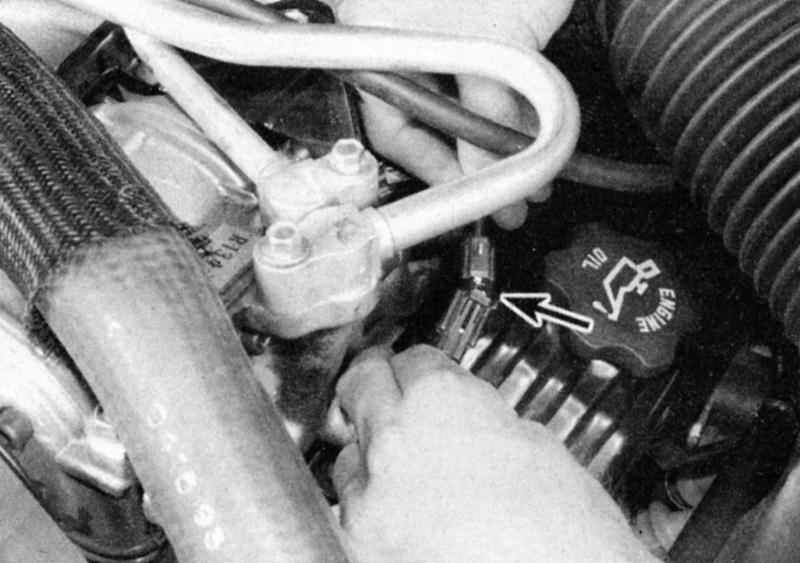

Рассоедините электрический разъем (стрелка) на компрессоре кондиционера воздуха - тот, который с одним проводом.

Снимите приводной ремень (Глава Настройки и текущее обслуживание).
Отсоедините рефрижераторные линии от верхней задней части компрессора. Закупорьте открытые концы штуцеров во избежание попадания в систему влаги и грязи.

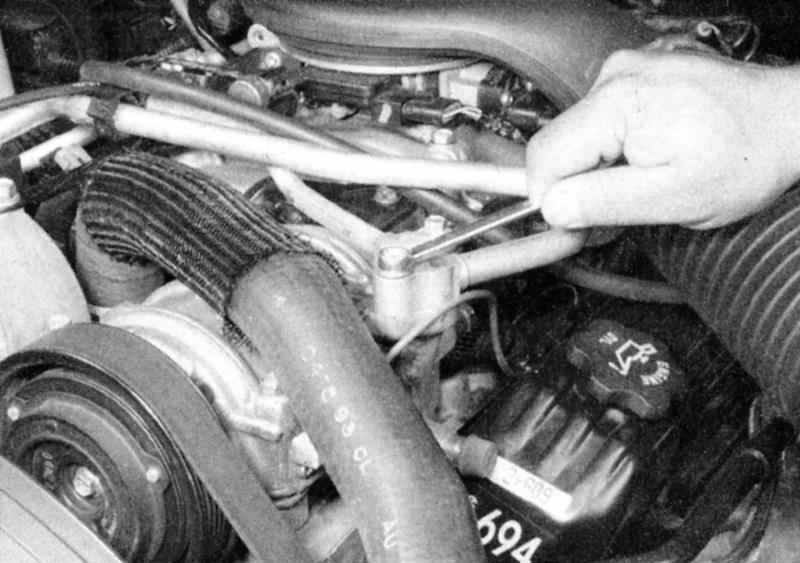

Рефрижераторные линии крепятся к компрессору посредством болтов - отсоединять их следует при помощи гаечного ключа; после отсоединения закупорьте отверстия в компрессоре и открытые концы линий.

Отболтите компрессор от кронштейна и снимите его с автомобиля.
Если компрессор будет заменяться, следуя инструкциям изготовителей слейте предварительно избыток масла.

Новый компрессор должен быть годным для употребления в системах, заполняемых хладагентом типа R-134а.

Муфта сцепления может быть перенесена со старого компрессора на новый.
Установку производите в обратном порядке. Замените все уплотнительные кольца новыми (годными для употребления в системах, заполненных маслом типа R-134а); перед установкой смазывайте кольца рефрижераторным маслом.
В той же мастерской, где разряжали систему произведите ее опорожнение, зарядку и проверку на утечки
