4. Двигатель V8 Спецификации
Общие параметры
| Рабочий объем
|
5211 см3
(5.2 л)
|
| Нумерация цилиндров (спереди назад)
|
- Левый борт (водительская сторона)
|
1 — 3 — 5 — 7
|
- Правый борт (пассажирская сторона)
|
2 — 4 — 6 — 8
|
|
|
1 — 8 — 4 — 3 — 6 — 5 — 7 — 2
|
Распределительный вал
| Диаметр шеек (мм)
|
|
|
50,75 — 50,77
|
|
|
50,34 — 50,37
|
|
|
49,96 — 49,99
|
|
|
49,56 — 49,58
|
|
|
39,62 — 39,65
|
| Внутренних диаметр подшипников (мм)
|
|
|
50,80 — 50,83
|
|
|
50,39 — 50,42
|
|
|
50,01 — 50,04
|
|
|
49,61 — 49,63
|
|
|
39,67 — 39,70
|
| Осевой люфт (мм)
|
|
|
0,05 — 0,25
|
|
|
0,25
|
| Подъем клапанов (впускных и выпускных) (мм)
|
10,97
|
Масляный насос
| Допустимая неплоскостность поверхности крышки (мм)
|
0,038
|
| Толщина ведомой шестерни (мм)
|
20,96
|
| Толщина ведущей шестерни (мм)
|
20,96
|
| Зазор между торцевой поверхностью шестерен и крышкой насоса (мм)
|
0,1
|
| Зазор между ведомой шестерней и стенками корпуса насоса (мм)
|
0,36
|
| Зазор между зубцами шестерен (мм)
|
0,2
|
|

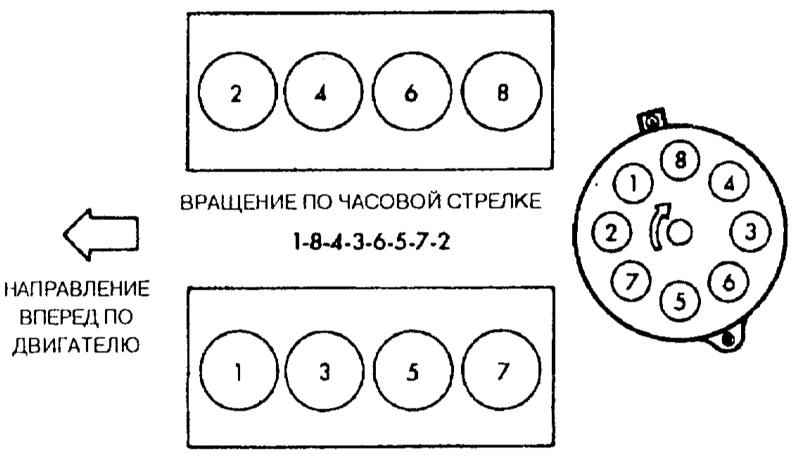

Расположение цилиндров и направление вращения распределителя.
|
Усилия затягивания резьбовых соединений, Н•м*
| Болт звездочки распределительного вала
|
68
|
| Болты упорной пластины распределительного вала
|
23,7
|
| Болты головок цилиндров
|
|
| Стадия I
|
68
|
| Стадия II
|
142
|
| Болты выпускного коллектора
|
27
|
| Гайки выпускного коллектора
|
20
|
| Болты маховика/приводного диска
|
142
|
| Болты поддона камеры избыточного давления
|
|
|
2,7
|
|
|
5,4
|
|
|
9,5
|
| Болты впускного трубопровода
|
|
|
8,1
|
|
|
16,3
|
| Болты поддона картера
|
24
|
| Болты крепления масляного насоса
|
41
|
| Болты коромысел
|
28
|
| Болты крышки распределительной цепи
|
41
|
|
Болты крышек коренных подшипников
|
115
|
|
Болты крепления демпфера крутильных колебаний
|
22,6
|
| Крепеж крышек головок цилиндров
|
|
|
10,7
|
|
|
13
|
| Болт крепления демпфера крутильных колебаний к коленчатому валу
|
183
|
|
