5.12. Сборка головки цилиндров Независимо от того, отправлялась ли головка в мастерскую для проведения клапанных работ или нет, перед сборкой следует удостовериться в ее абсолютной чистоте.
|
|
- Если производилось обслуживание клапанов в мастерской, все компоненты уже будут установлены на свои места. В этом случае начинайте сборку с выполнения процедуры п. 8.
- Установите на направляющие втулки каждого из впускных клапанов новый маслоотражательный колпачок. Осторожно натяните каждый из колпачков на втулку до полной его посадки. Не допускайте перекручивания и выворачивания колпачков в процессе установки, так как в этом случае ими не будет обеспечиваться должное уплотнение по стержням клапанов. Колпачки могут быть установлены на втулки при помощи глубокой сменной головки и маленькой киянки, однако не перестарайтесь. Колпачки зонтичного типа просто натягиваются на втулки выпускных клапанов.
|
Обратите внимание на то, что колпачки впускных клапанов отличаются от выпускных - не перепутайте их.
|
- На впускных клапанах для посадки маслоотражательных колпачков на выступ головки цилиндров воспользуйтесь глубокой сменной головкой маленьким молотком - зонтичного типа колпачки выпускных клапанов просто натягиваются на выступы.
|

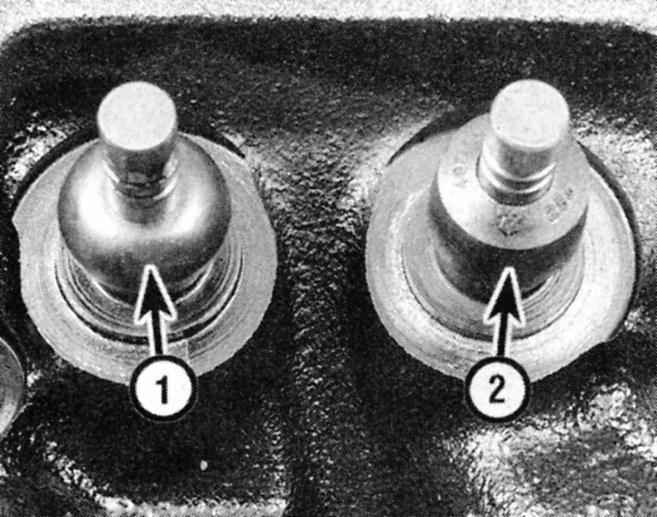

1 — Маслоотражательный колпачок выпускного клапана
2 — Маслоотражательный колпачок впускного клапана
|
- Начиная с одного из концов головки, смажьте и установите первый клапан. Стержень клапана должен быть смазан молибденсодержащей смазкой или чистым двигательным маслом.
- Установите на свои места клапанные пружины и их тарелки. Сожмите пружину специальным инструментом.
- Установите в канавку на стержне клапана сухари разрезного замка, затем медленно отпустите инструмент и удостоверьтесь в правильности посадки сухарей. Для фиксации сухарей в канавке до момента отпускания инструмента нанесите на их внутренние стороны немного густой смазки
- Повторите процедуру для оставшихся клапанов. Следите за тем, чтобы все компоненты устанавливались на свои прежние места!

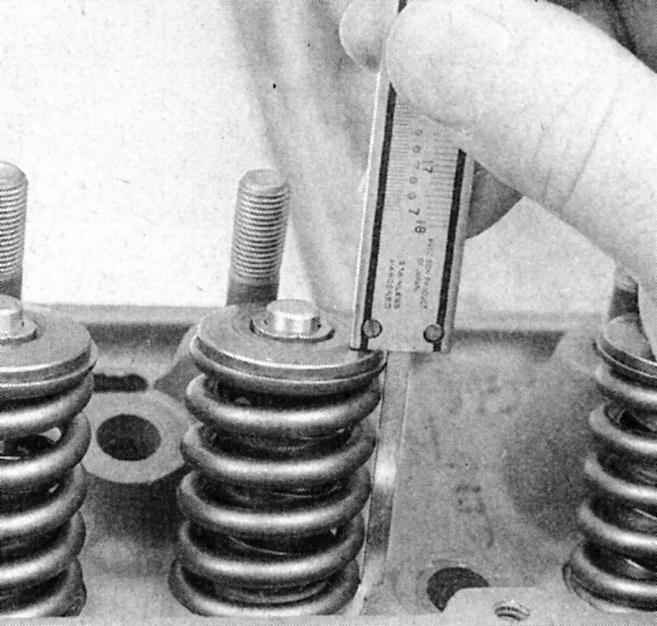

- Проверьте установочную длину клапанных пружин при помощи линейки или колумбуса. Если головка отсылалась для восстановления и обслуживания клапанов в мастерскую, установочная длина пружин уже должна быть откорректирована (однако не следует принимать это на веру). Измерение производится от верхушки седла/регулировочной шайбы (шайб) каждой пружины до нижней поверхности тарелки пружины. Если высота превышает допустимое по
Спецификациям значение, для ее корректировки под пружину может быть добавлена лишняя регулировочная шайба(ы).
|
Ни в коем случае не допустимо произведение корректировки путем подкладывания шайб недостаточной высоты пружины!
|
|
- Удостоверьтесь в соответствии требованиям
Спецификаций установочной высоты клапанных пружин (расстояние от верхней точки седла пружины/регулировочной шайбы до верхушки чашки пружины или нижней части ее тарелки).
|
- Смажьте рабочие опорные поверхности коромысел молибденсодержащей смазкой, затем установите на свои прежние места в головке коромысла и их сферические опоры.
|
|
|
