14.27.10. Внешние осветительные приборы

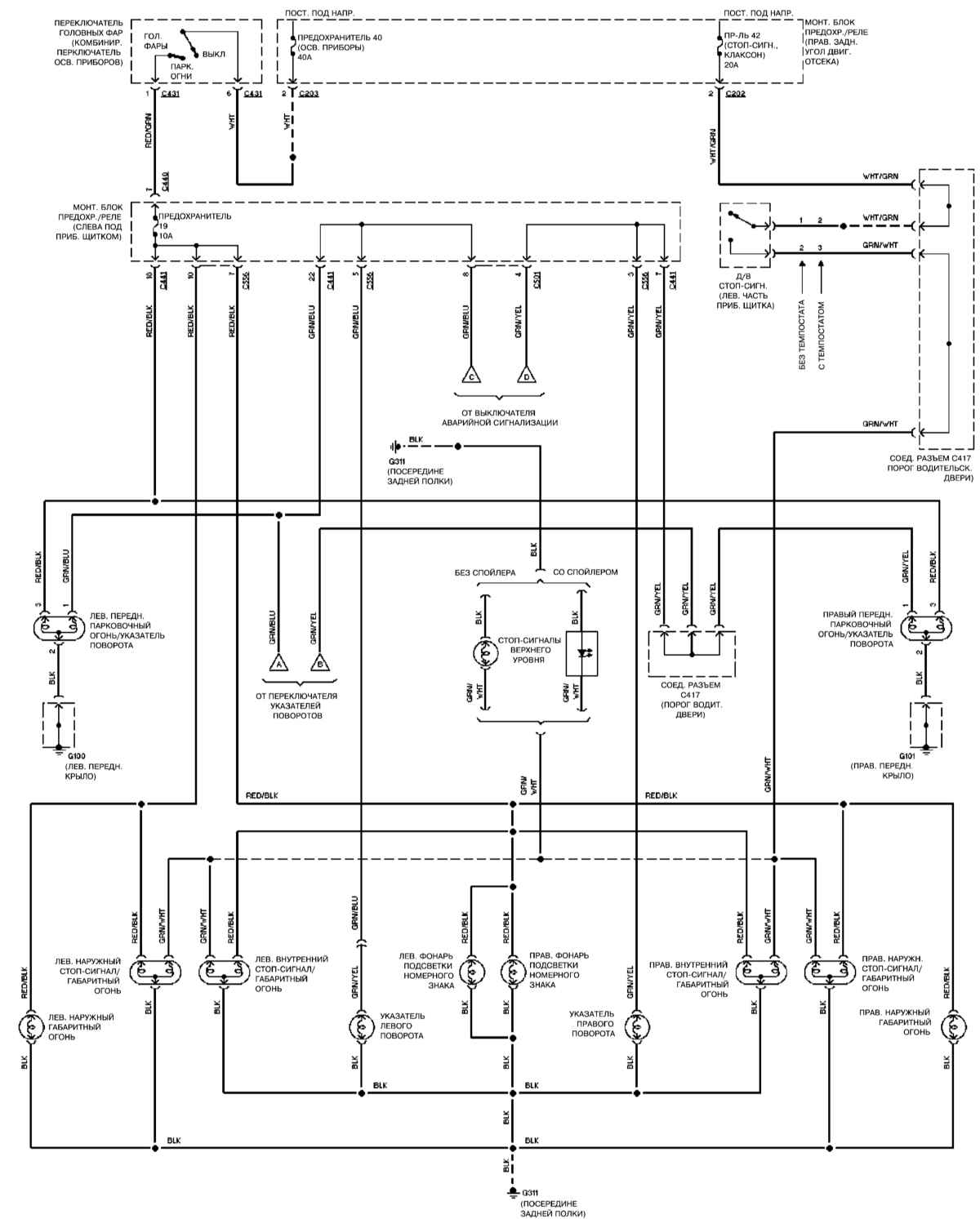

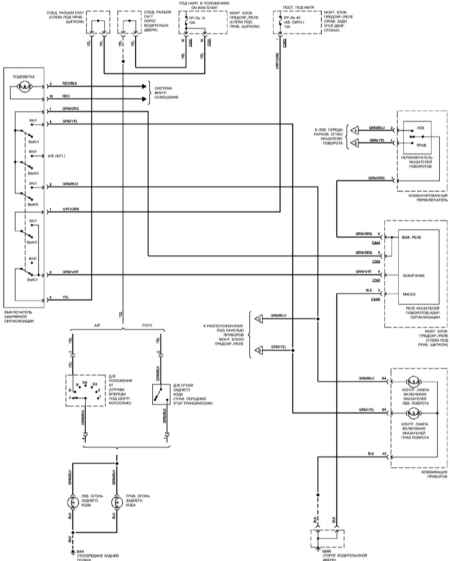

1994, 1995, купе и седан, и хетчбек (1)

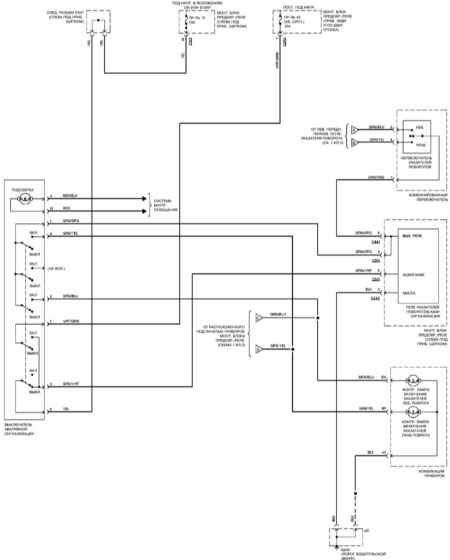

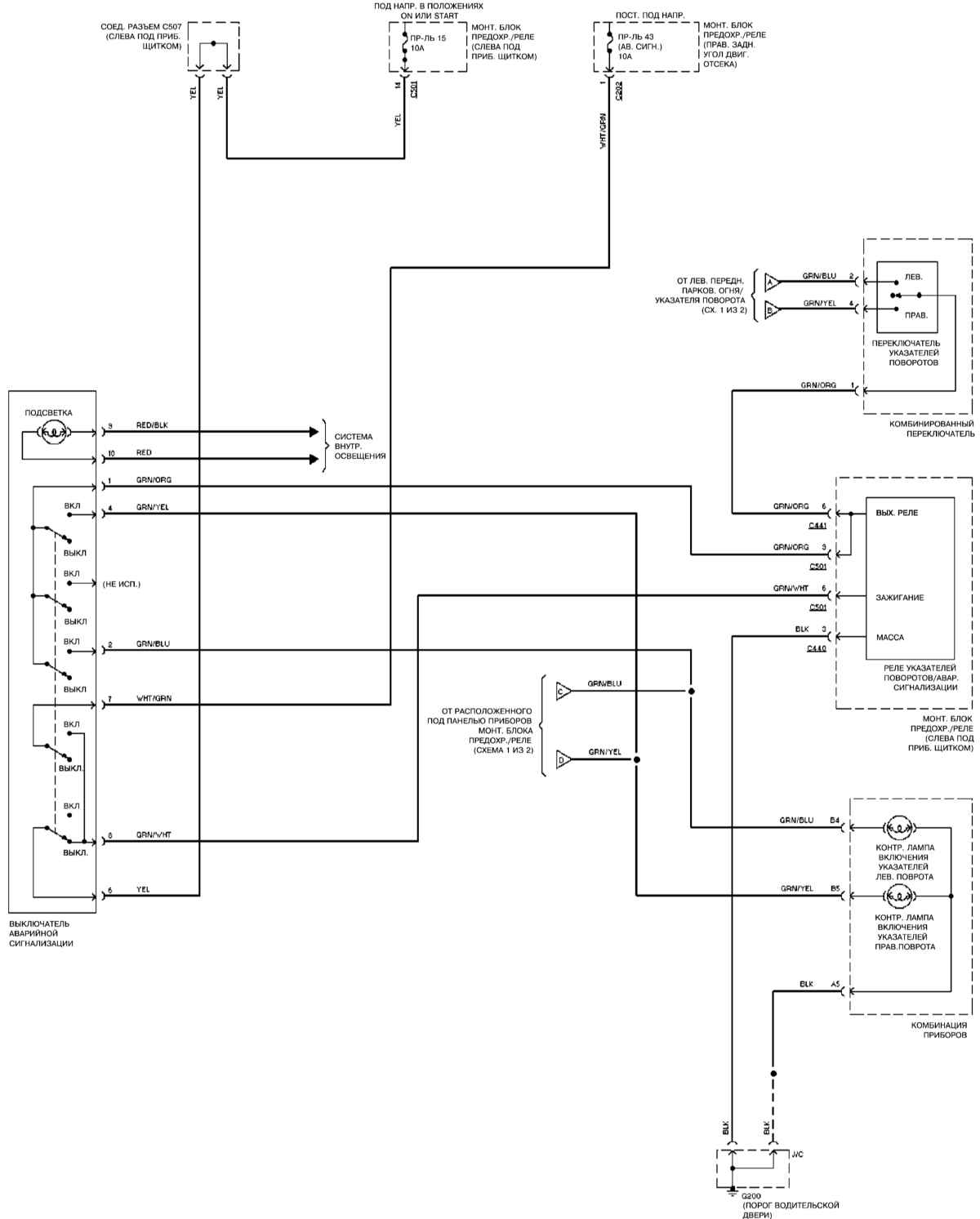

1994, 1995, купе и седан, и хетчбек (2)

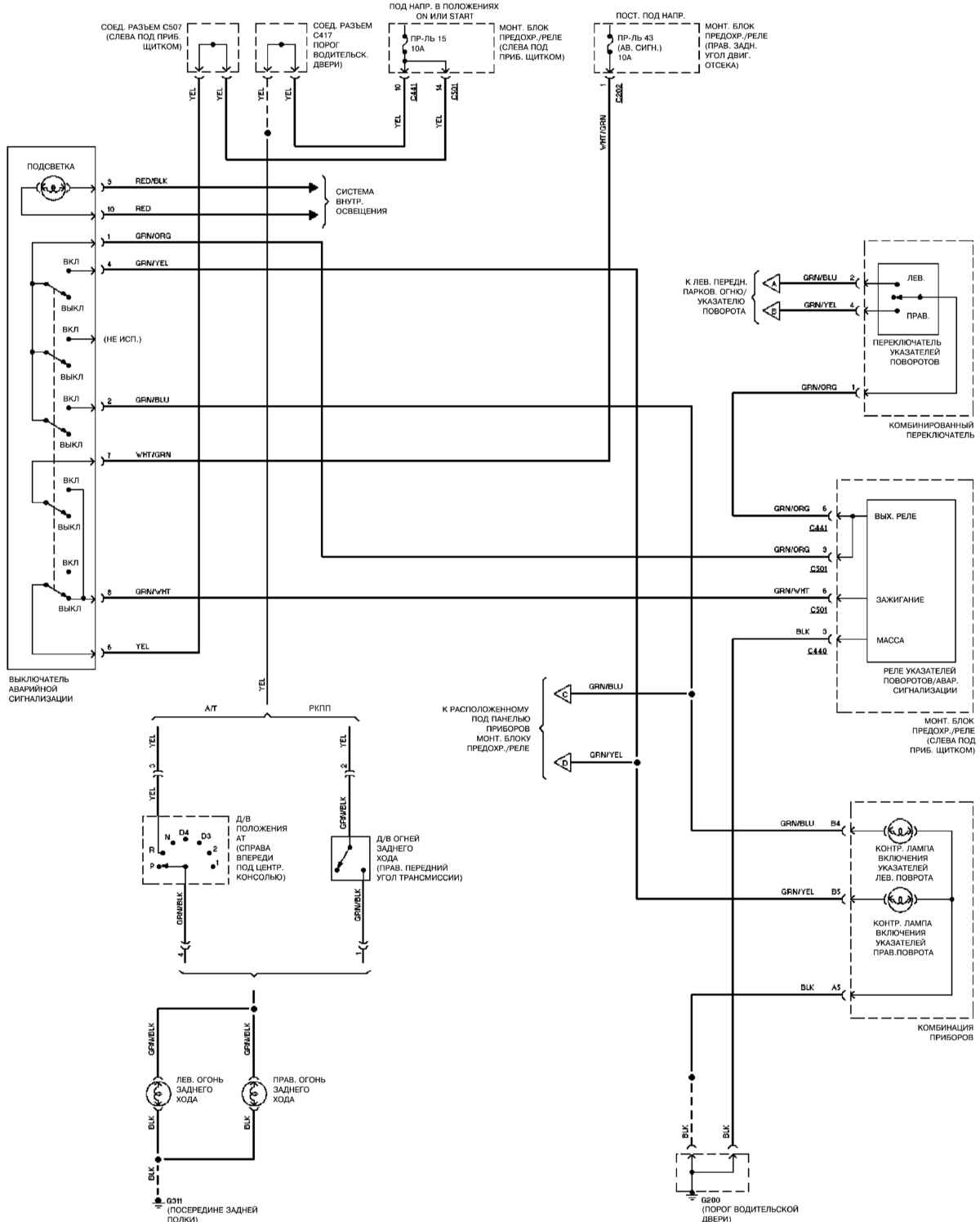

1994, хетчбек (2)

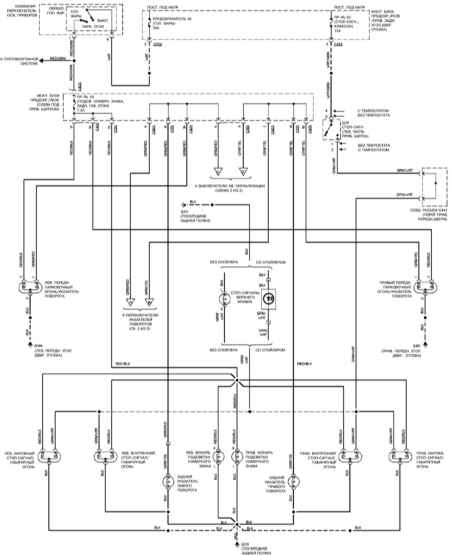

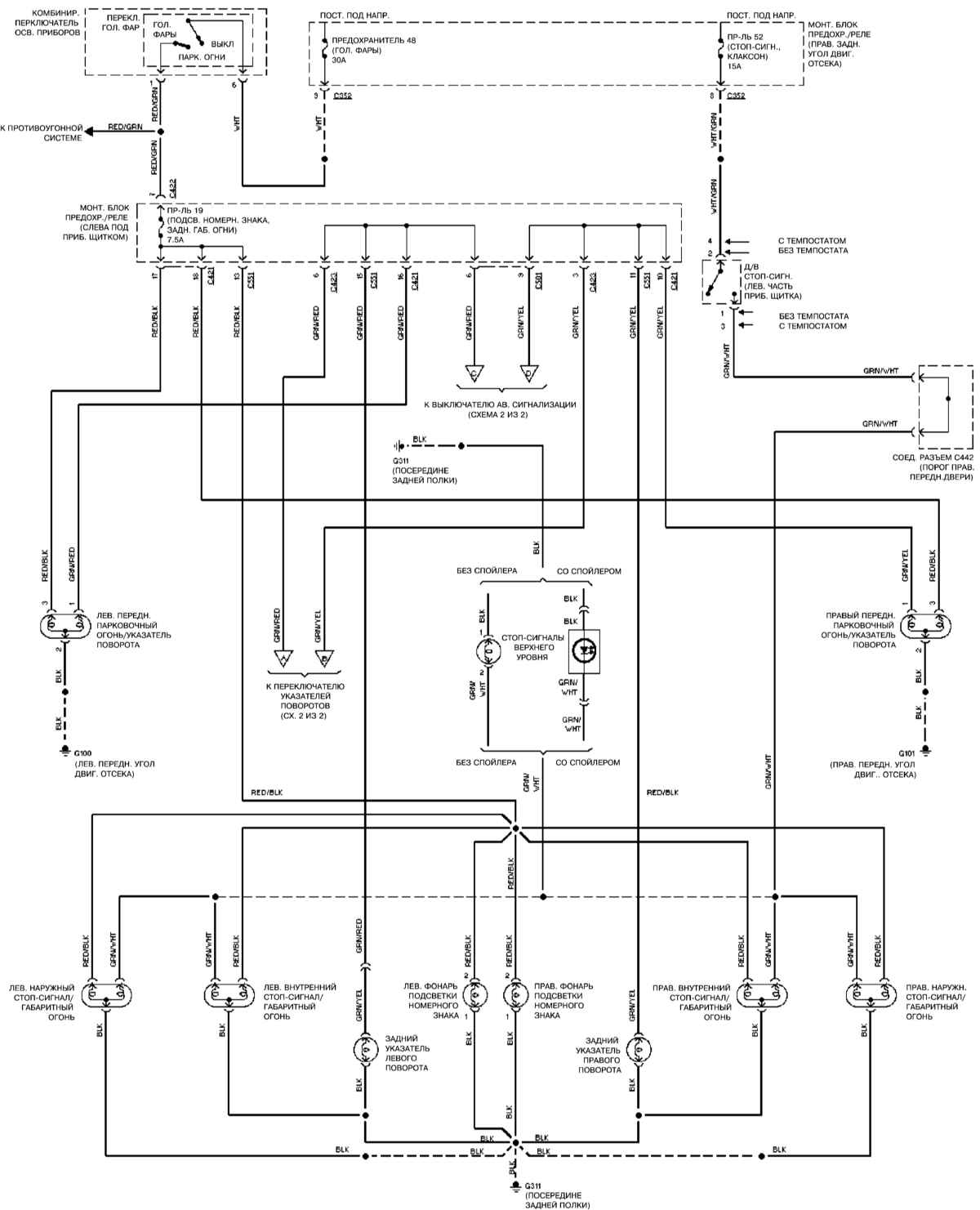

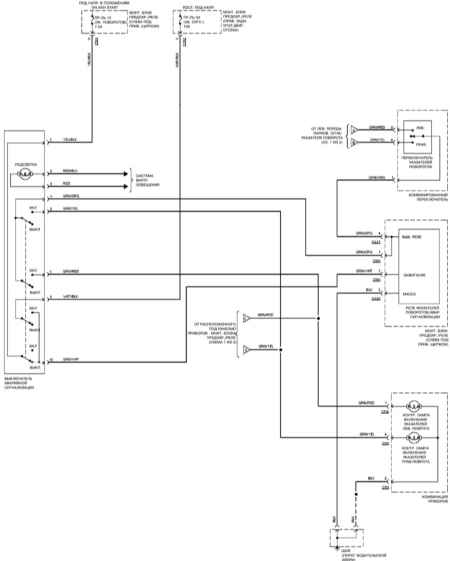

1996 – 1998, купе и седан (1)

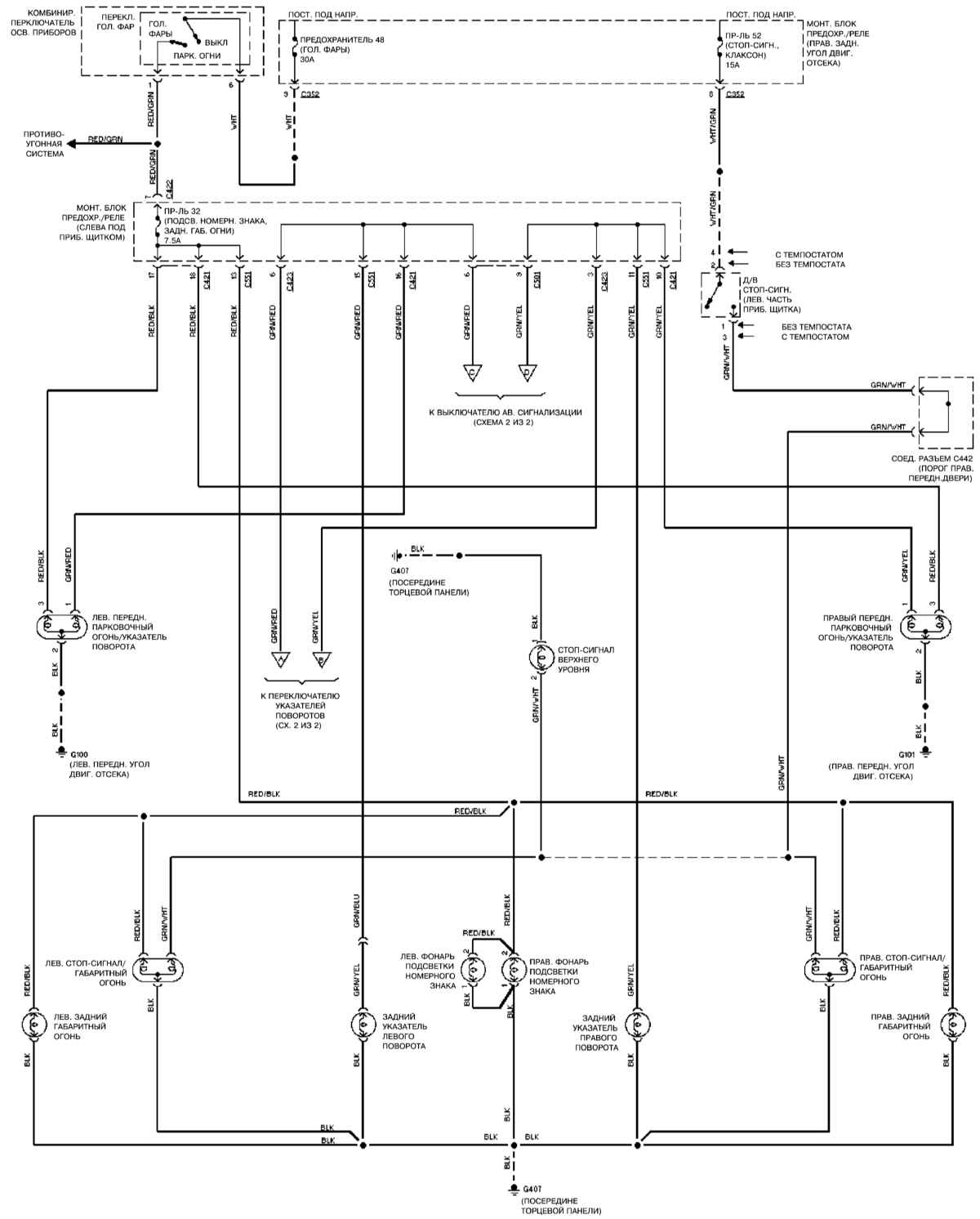

1996 – 1998, хетчбек (1)

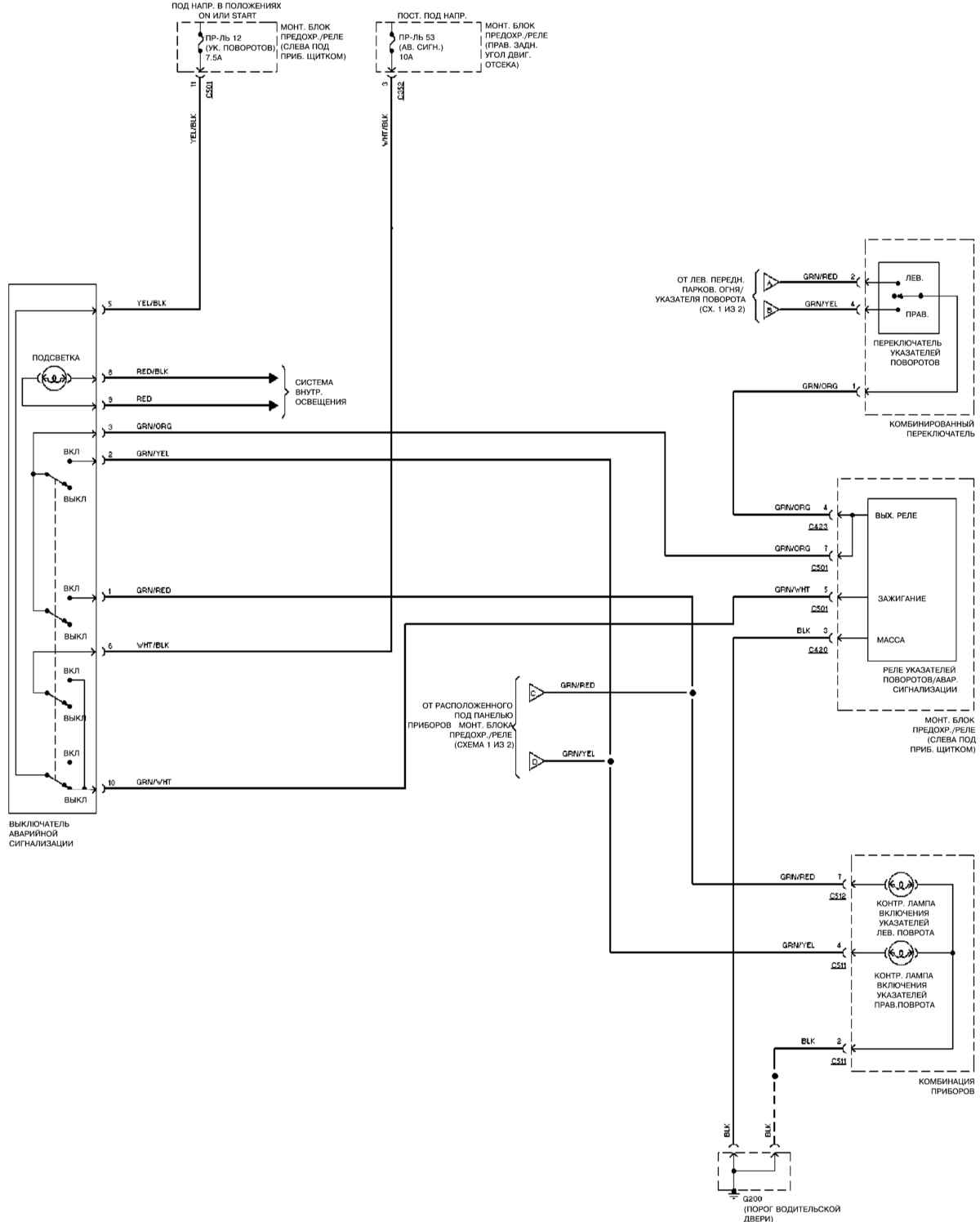

1996 – 1998, купе, седан и хетчбек (2)
