14.17. Замена лампПередние указатели поворотов/парковочные огни и габаритные огни
Модели Civic
|
|
1. Для замены левой лампы (со стороны водителя) при
запущенном двигателе выверните колеса до упора вправо, затем выключите
зажигание. Правая лампа меняется при вывернутых влево колесах.
2. Отпустите фиксатор и снимите локер соответствующей колесной арки.
3. Поверните ламповый патрон на 1/4 оборота против часовой стрелки
и извлеките его из кожуха сборки фонаря. Вожмите лампу в патрон, поверните
ее на 1/8 оборота против часовой стрелки, затем потяните наружу и
высвободите из патронной сборки. Установка производится в обратном
порядке.
|
|
Integra
|
|
|

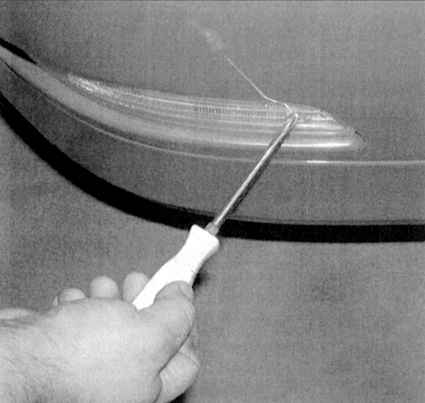

1a. Отдайте крепежные винты
и извлеките сборку фонаря из панели крыла автомобиля (см.
сопроводительные иллюстрации).
|
|

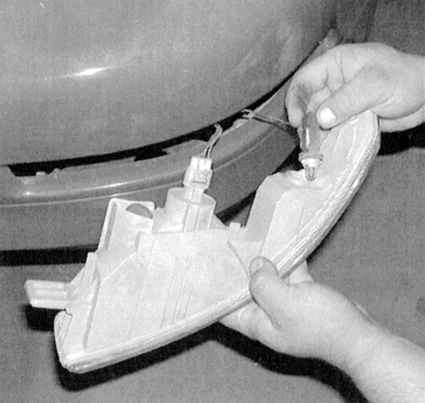

1b. Поверните патрон на 1/8
оборота против часовой стрелки и извлеките его из кожуха фонарной
сборки.
|
2. Извлеките лампу из патрона.
3. Установка производится в обратном порядке.
|
|
Задние габаритные огни и стоп-сигналы
|
|
1. Откройте крышку багажника/дверь задка и снимите
декоративную крышку соответствующего заднего фонаря.
|

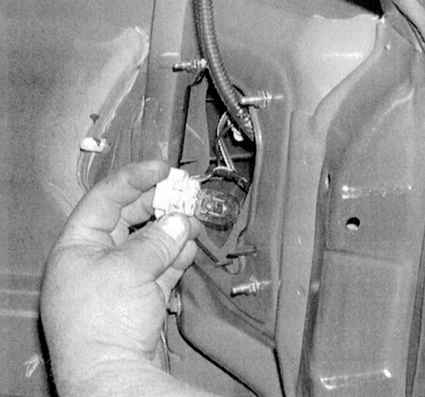

2a. Поверните ламповый патрон
против часовой стрелки и извлеките его из кожуха фонарной
сборки (см. сопроводительные иллюстрации).
|
|

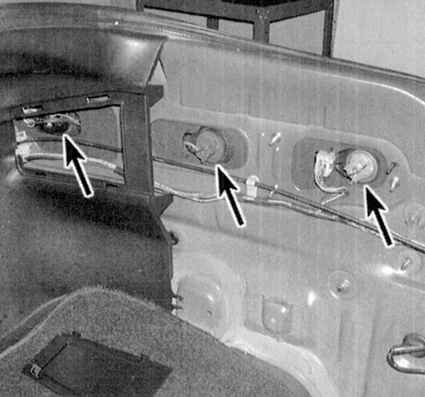

2b. Расположение ламп заднего
комбинированного фонаря на моделях Integra (декоративная крышка
снята).
|
3. Вожмите лампу в патрон, поверните против часовой стрелки и извлеките
наружу.
4. Установка производится в обратном порядке.
|
|
Стоп-сигналы верхнего уровня
Civic
|
|
1. Снимите декоративные крышки (если они предусмотрены)
двух крепежных винтов, отдайте последние и снимите сборку стоп-сигнала
верхнего уровня с кузовной панели.
2. Поверните патрон против часовой стрелки и извлеките его из кожуха
фонарной сборки. Потянув, извлеките лампу.
3. Установка производится в обратном порядке.
|
|
Integra
|
|
|

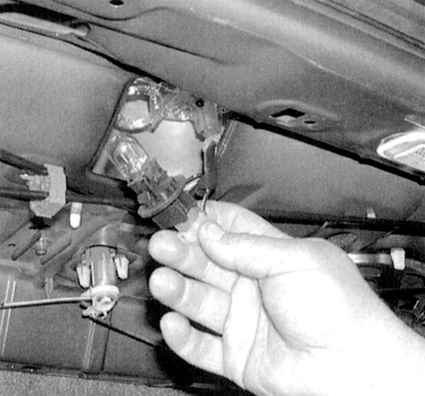

1. Откройте багажник, обеспечив
тем самым доступ к стоп-сигналу верхнего уровня (см. сопроводительную
иллюстрацию).
|
2. Поверните ламповый патрон против часовой стрелки и высвободите
его из фонарной сборки.
3. Потянув наружу, извлеките лампу из патрона.
4. Установка производится в обратном порядке.
|
|
Подсветка приборов
|
|
1. Снимите комбинацию приборов (см. Снятие и установка комбинации приборов).
|

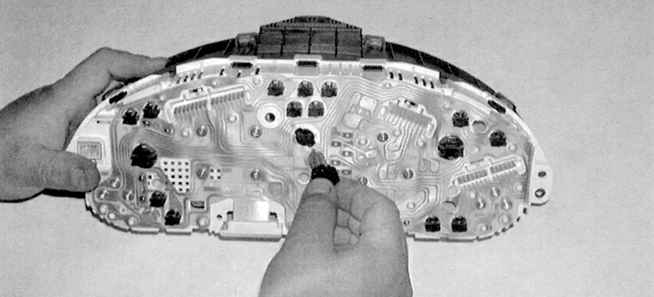

2. Поверните ламповый патрон
против часовой стрелки из сборки комбинации приборов (см.
сопроводительную иллюстрацию).
|
3. Потянув наружу, извлеките лампу из патрона.
4. Установка производится в обратном порядке.
|
|
Подсветка номерного знака
|
|
1. Выверните два крепежных винта и снимите линзу фонаря
подсветки номерного знака.
|

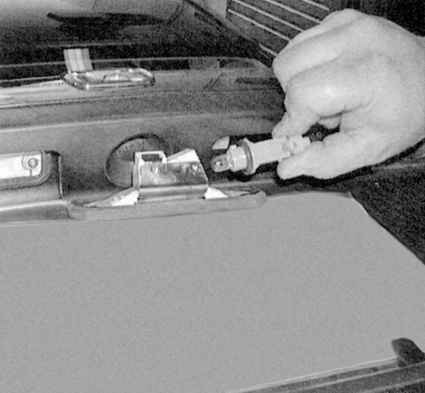

2. Поверните лаповый патрон
против часовой стрелки и извлеките его из фонарной сборки
(см. сопроводительную иллюстрацию).
|
3. Потянув наружу, высвободите лампу из патрона.
4. Установка производится в обратном порядке.
|
|
Внутренние светильники (салон, багажное отделение)
|
|
|

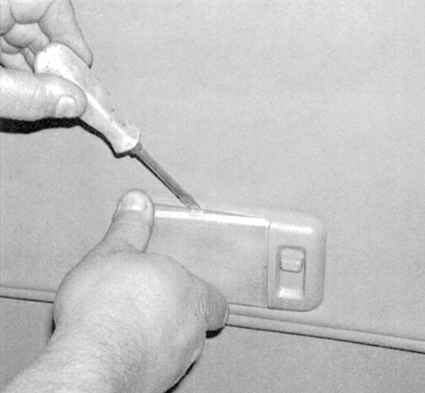

1. Аккуратно поддев отверткой,
снимите линзу с соответствующего светильника.
|
2. Высвободите лампу из пружинных клемм. Если возникает необходимость
в поддевании лампы, заводите рычаг только под края цоколей лампы во
избежание повреждения колбы.
3. Установка производится в обратном порядке.
|
|
|
